36樓發表于: 2011-06-13 08:28

只看該作者 | 小中大

一句話想扁你們有你們這么欺負新手的嗎，你們的程序他看得懂？
LZ的圖工作原理是這樣的：
當按下SB1時KM1得電自鎖 KM2得電星行啟動 KT得電延時開始延時結束KM2斷開 KM3接通三角形運行
當按下SB2時電路工作停止

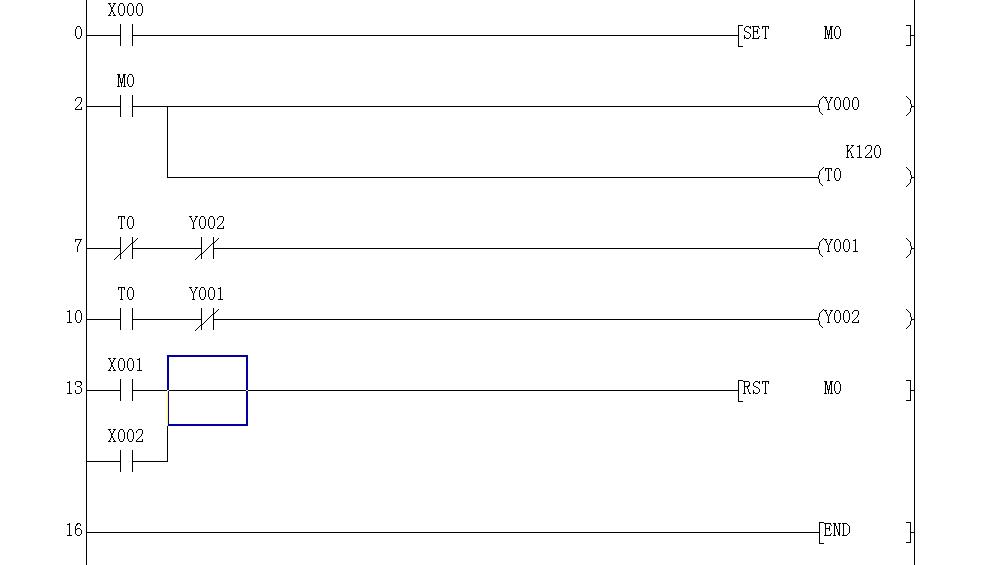

上圖X0為啟動 X1為停止 X2接熱繼電器過載保護常開 Y0接KM1 Y1接KM2 Y2接KM3

[ 此帖被z4131246在2011-06-15 08:39重新編輯 ]

gaorenyisi

不要高估別人，看低自己；也別高估自己，看低他人！

級別: 論壇先鋒

精華主題: 0
發帖數量: 209 個
工控威望: 1766 點
下載積分: 4964 分
在線時間: 342(小時)
注冊時間: 2011-04-10
最后登錄: 2025-04-03
查看gaorenyisi的主題 / 回貼

37樓發表于: 2011-06-13 21:18

只看該作者 | 小中大

類似這樣的資料很多的，還是自己鉆研的比較好，搞懂了就會有興趣，后面還有更難的等著你去解決！不恥下問是美德，但是只動口不動手是解決不了問題的�。。∮涀∫痪湓挘簬煾殿I進門，修行靠個人！

（天生我才必有用）/100+（笨鳥先飛）*100 +（相信自己）

shenyijin

中級電工

級別: 家園�？�

精華主題: 0
發帖數量: 571 個
工控威望: 787 點
下載積分: 1269 分
在線時間: 174(小時)
注冊時間: 2011-04-15
最后登錄: 2014-12-20
查看shenyijin的主題 / 回貼

38樓發表于: 2011-06-13 21:27

只看該作者 | 小中大

高手云集啊！編程高手

舒中勝

級別: 略有小成

精華主題: 0
發帖數量: 175 個
工控威望: 250 點
下載積分: 754 分
在線時間: 43(小時)
注冊時間: 2010-06-11
最后登錄: 2025-04-25
查看舒中勝的主題 / 回貼

39樓發表于: 2011-06-14 18:30

只看該作者 | 小中大

辛勤蜜蜂

級別: 家園�？�

精華主題: 0
發帖數量: 346 個
工控威望: 512 點
下載積分: 4444 分
在線時間: 145(小時)
注冊時間: 2011-04-08
最后登錄: 2018-01-07
查看辛勤蜜蜂的主題 / 回貼

40樓發表于: 2011-06-14 18:39

只看該作者 | 小中大

很簡單，大膽實踐，靠自己！實在不行再發帖子！在工控人家園會有很多老師幫你
