最近弄一設備，變頻器用的臺達VFD-S變頻器，PLC也用臺達，采用模擬量控制變頻器以來調節馬達轉速，現在可以控制馬達轉速，但變頻器的模擬量輸出0-10電壓我準備在觸摸屏上以頻率的方式反映出來，連線監控?cái)?shù)據，數據時大時小，高手幫忙

10hz----2.5v
15hz----3.5v----14.7hz
20hz----4.6v----20hz
25hz-----5.7v----25hz
35hz-----7,8v----34.7
45hz-----9.9v-----44.6hz
屏幕設定--------變頻器模擬量輸出電壓---------變頻器顯示頻率
以上是在沒有把變頻器AFM與GND（變頻器 模擬量輸出端口）接在PLC的模擬量輸入端測試的數據，但把線接在PLC上，測量電壓，超過10V，而且程序數據一直沒有變化，這是怎么了

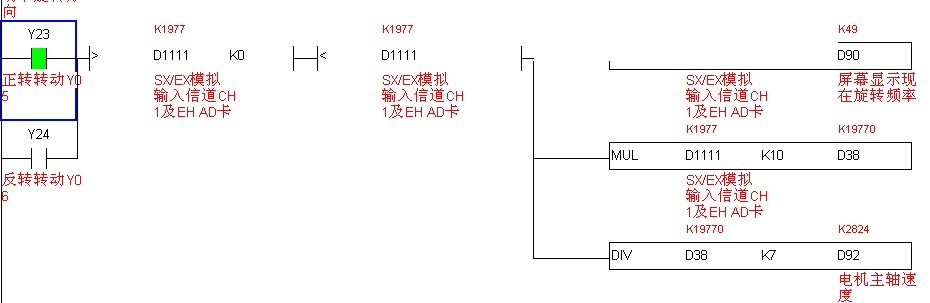

程序數據一直沒有變化

路過  學習下

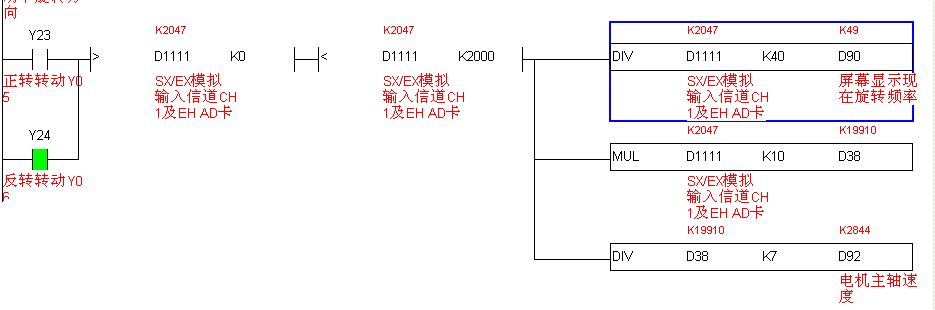

把程序也上傳來嘛。

應該是干擾造成的，不過你為什么還要把變頻器模擬量輸出接回PLC,直接把PLC的內部數據用屏顯示出來不可以嗎？

請問是否A/D模塊或臺達帶A/D功能的PLC？A/D輸入接線是否正確？電流或電壓接線對嗎？也可用通信直接讀取變頻器的頻率呀？

第一行要用MUL

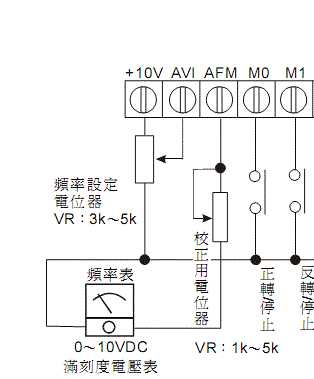

搞定了，原來臺達變頻器AFM與GND不可以接D/A模塊，它輸出的為PWM，只可以接指針式的儀表，謝謝朋友們指點，

都是臺達的，用MODBUS通訊最方便了
