各位同仁好。新手我有個問題：
PLC中報警的程序與PROTOOL中事件消息中的對應起來，我找了半天也沒有找到消息所應用的地址。
請哪位高手指點迷津。不勝感謝

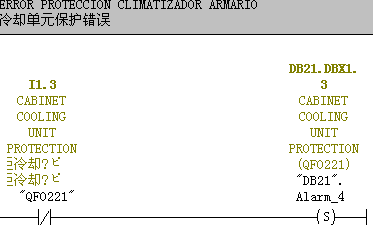

PLC地址

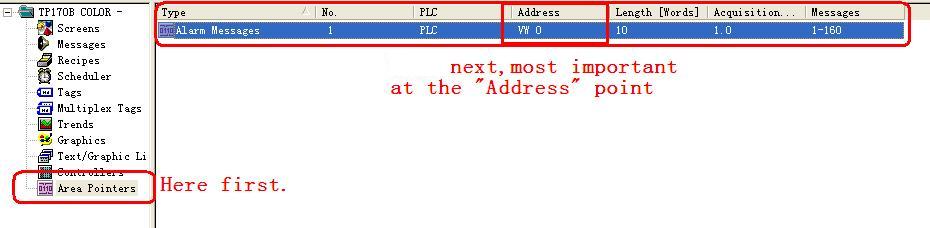

protool消息界面

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160550 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-02
查看sjm213的主題 / 回貼

1樓發表于: 2009-06-02 22:09

只看該作者 | 小中大

重點在于“DB21.DBX1.3”

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 8983 分
在線時間: 9646(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-03
查看cvlsam的主題 / 回貼

2樓發表于: 2009-06-02 22:12

只看該作者 | 小中大

那不是寫著E1.3 ？程序中不也標著I1.3？

E=I E為德語 I為英語
對于輸出，英語Q，對應德語A

wwcwwc

級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的主題 / 回貼

3樓發表于: 2009-07-14 21:07

只看該作者 | 小中大

樓上你不是已經自己找到了嗎.報警來源是QF0221開關動作.注釋是控制柜冷卻器保護了.具體做在背景塊DB21上面.位地址DBX1.3.
