樓主發表于: 2009-05-04 18:47

只看樓主 | 小中大

我要在觸摸屏做一個設值按鈕來控制電機的轉速，數值是0-4000，但要求按鈕上的數值是電機轉速0-1460，怎么辦？
望不吝賜教。

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160721 分
在線時間: 3229(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-12
查看sjm213的主題 / 回貼

1樓發表于: 2009-05-04 19:21

只看該作者 | 小中大

意思是觸摸屏上設置為0-1460而實際PLC中數值是0-4000這樣，并且是線性的趨勢？？

這樣，將觸摸屏上設置的數值除以1460并乘以4000，就能得到想要的結果。
那么可以在PLC程序中作一段程序，將PLC讀取的0-1460經過以上公式處理后得到0-4000；
或者利用觸摸屏的腳本功能，在觸摸屏中將0-1460轉換為0-4000后在傳送到PLC供使用。

本帖最近評分記錄：

下載積分:+2(zyfzxh) 熱心助人!

buyiwuxi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 494 個
工控威望: 274 點
下載積分: 2836 分
在線時間: 81(小時)
注冊時間: 2008-05-31
最后登錄: 2024-11-16
查看buyiwuxi的主題 / 回貼

2樓發表于: 2009-05-05 10:04

只看該作者 | 小中大

引用
引用第1樓sjm213于2009-05-04 19:21發表的 :
意思是觸摸屏上設置為0-1460而實際PLC中數值是0-4000這樣，并且是線性的趨勢？？

這樣，將觸摸屏上設置的數值除以1460并乘以4000，就能得到想要的結果。
那么可以在PLC程序中作一段程序，將PLC讀取的0-1460經過以上公式處理后得到0-4000；
或者利用觸摸屏的腳本功能，在觸摸屏中將0-1460轉換為0-4000后在傳送到PLC供使用。

解釋的很清楚，謝謝了，正在學習中

小壞孩

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看小壞孩的主題 / 回貼

3樓發表于: 2009-05-06 21:13

只看該作者 | 小中大

謝謝了，正在學習中

sunrise

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sunrise的主題 / 回貼

4樓發表于: 2009-05-12 18:31

只看該作者 | 小中大

        謝謝大家的回復！也很了解我的意思，解釋得也很清楚，可是我還是不能夠做到。
    如果用除法指令會有余數，這樣得到的結果是不是有差異？當然，我只了解整數除法指令，是不是應用浮點數除法指令？
    如果我用整數除法指令后，再用乘法指令，余數會不會參加運算？怎樣參加運算？
    還望大家繼續賜教！
    謝謝！

kingfeng1983

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kingfeng1983的主題 / 回貼

5樓發表于: 2009-05-21 07:56

只看該作者 | 小中大

先乘后除

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6803 個
工控威望: 38407 點
下載積分: 9326 分
在線時間: 9657(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-12
查看cvlsam的主題 / 回貼

6樓發表于: 2009-05-21 09:06

只看該作者 | 小中大

引用
引用第4樓sunrise于2009-05-12 18:31發表的  :
        謝謝大家的回復！也很了解我的意思，解釋得也很清楚，可是我還是不能夠做到。
    如果用除法指令會有余數，這樣得到的結果是不是有差異？當然，我只了解整數除法指令，是不是應用浮點數除法指令？
    如果我用整數除法指令后，再用乘法指令，余數會不會參加運算？怎樣參加運算？
    還望大家繼續賜教！
    謝謝！
.......

取決于你的PLC是否支持浮點數。如果不支持浮點數，那么是一定會有些許差異的，但是就我看來，這些差異可以忽略不計的。

即使你先乘后除，仍然會有數據上的差異。

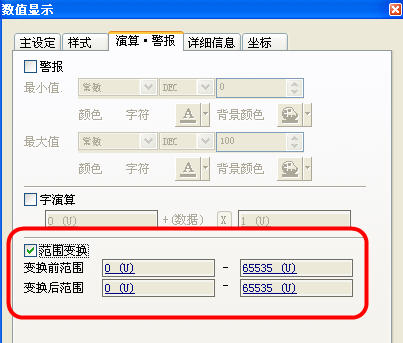

而使用觸摸屏的話，你或許需要使用歐美系和日系中的富士。因為這些觸摸屏是支持浮點數的。

反之，你使用這些觸摸屏的話，無需再PLC對此編輯程序了，直接使用觸摸屏提供的功能就可以了。

如富士：
