caliter02
hello ,你們好！
級別: 略有小成
精華主題: 0
發帖數量: 176 個
工控威望: 417 點
下載積分: 486 分
在線時間: 61(小時)
注冊時間: 2008-10-29
最后登錄: 2018-04-24
查看caliter02的 主題 / 回貼
樓主  發表于: 2009-02-28 09:41
dengjie99
級別: 略有小成
精華主題: 0
發帖數量: 177 個
工控威望: 357 點
下載積分: 1640 分
在線時間: 344(小時)
注冊時間: 2008-10-11
最后登錄: 2025-02-14
查看dengjie99的 主題 / 回貼
1樓  發表于: 2009-02-28 11:11

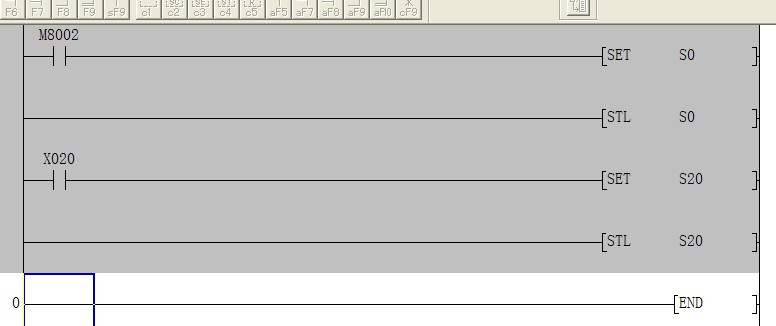

應該錯在set   s20了
qtvb168
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qtvb168的 主題 / 回貼
2樓  發表于: 2009-02-28 12:34
是不是RET 這出問題了.去掉看行不行
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的 主題 / 回貼
3樓  發表于: 2009-02-28 13:14
在顯示按鈕中選擇觸點數選擇為11點即可，
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的 主題 / 回貼
4樓  發表于: 2009-02-28 13:16
因為黃色顯示列觸點數已經超過了9個哦。
jiangwei
級別: 略有小成
精華主題: 0
發帖數量: 381 個
工控威望: 454 點
下載積分: 3236 分
在線時間: 282(小時)
注冊時間: 2007-09-24
最后登錄: 2025-04-28
查看jiangwei的 主題 / 回貼
5樓  發表于: 2009-02-28 14:50
支持二樓的錯在SET S20那一步,好好檢查一下梯形圖
今天的努換來明天的收獲
zxc6688
工業自動化是我們的目標
級別: 略有小成
精華主題: 1 篇
發帖數量: 385 個
工控威望: 338 點
下載積分: 3994 分
在線時間: 174(小時)
注冊時間: 2007-09-11
最后登錄: 2024-01-05
查看zxc6688的 主題 / 回貼
6樓  發表于: 2009-02-28 16:07
引用
引用第5樓jiangwei于2009-02-28 14:50發表的  :
支持二樓的錯在SET S20那一步,好好檢查一下梯形圖

OUT S20

樓主如果用GX編的話，那上面整個程序都不是步進程序。加RET肯定出錯



[ 此帖被zxc6688在2009-02-28 16:18重新編輯 ]
http://zxc6688.ys168.com/
華豐
只有虛心學習,才能讓人進步!
級別: 略有小成
精華主題: 0
發帖數量: 142 個
工控威望: 224 點
下載積分: 719 分
在線時間: 103(小時)
注冊時間: 2008-08-19
最后登錄: 2025-04-15
查看華豐的 主題 / 回貼
7樓  發表于: 2009-02-28 16:22
SET S20沒錯,錯在RET,不應該在S22步之中,應該直接從左母線編輯!
王銳
向大家學習
級別: 工控俠客
精華主題: 1 篇
發帖數量: 654 個
工控威望: 3295 點
下載積分: 6691 分
在線時間: 1062(小時)
注冊時間: 2008-10-24
最后登錄: 2014-01-09
查看王銳的 主題 / 回貼
8樓  發表于: 2009-02-28 21:40
既然是黃色的，那么你肯定不是用FX的編程軟件，而是用的是GX的編程軟件！
若把你這個圖當步進順控看：那么這里面的S完全等同M，因為你的S等狀態元件觸點是采用LD而非STL，可是下步動作卻沒復位上步
因此該圖非步進順控   那么你把RET去掉就OK
華豐
只有虛心學習,才能讓人進步!
級別: 略有小成
精華主題: 0
發帖數量: 142 個
工控威望: 224 點
下載積分: 719 分
在線時間: 103(小時)
注冊時間: 2008-08-19
最后登錄: 2025-04-15
查看華豐的 主題 / 回貼
9樓  發表于: 2009-02-28 22:39
引用
引用第8樓王銳于2009-02-28 21:40發表的  :
既然是黃色的，那么你肯定不是用FX的編程軟件，而是用的是GX的編程軟件！
若把你這個圖當步進順控看：那么這里面的S完全等同M，因為你的S等狀態元件觸點是采用LD而非STL，可是下步動作卻沒復位上步
因此該圖非步進順控   那么你把RET去掉就OK

他那個圖是三菱plc教學軟件FX-TRN里的編輯環境!是步進順控!
caliter02
hello ,你們好！
級別: 略有小成
精華主題: 0
發帖數量: 176 個
工控威望: 417 點
下載積分: 486 分
在線時間: 61(小時)
注冊時間: 2008-10-29
最后登錄: 2018-04-24
查看caliter02的 主題 / 回貼
10樓  發表于: 2009-03-01 09:01
9樓說得對的，編輯環境是三菱plc教學軟件FX-TRN，我的意圖也是步進順控，就是轉換時RET指令出錯，如果將該指令直接與母線相連或去掉的話，好像對并沒有實現預期的效果啊！
caliter02
hello ,你們好！
級別: 略有小成
精華主題: 0
發帖數量: 176 個
工控威望: 417 點
下載積分: 486 分
在線時間: 61(小時)
注冊時間: 2008-10-29
最后登錄: 2018-04-24
查看caliter02的 主題 / 回貼
11樓  發表于: 2009-03-01 09:30
哦，我想用這個程序實現交通燈的控制，用步進順控的方法，如果不用ret指令就實現不了循環了。
