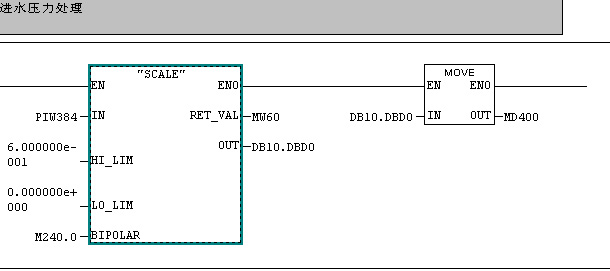

圖中是FC1的一部分其功能是模擬量采集,FC1的使用環境是PLC型號CPU314-1AG13-0AB0軟件是Step7V5.3 .該功能中使用了FC105和

MOVE指令.MD使用了MD400,MD404.......MD408.去掉MOVE后可以下載FC1.

（1）FC1總是不能下載.是否是MD的使用超出了范圍了?

（2）MD的使用范圍具體是多少?

FC1具體內容詳見http://m.bizsrc.cn/bbs/read.php?tid-17832.html之 現場PLC.RAR

圖中指令并非真的是FC1用到的，引用它只是為了更好說明問題。

你可以看看西門子的模塊介紹,,,M區好像只有256個字節,視CPU類型而定

MD400是BIT位啊！256個BYTES是256*8=2048遠大于我使用的范圍。

314型支持的M區域為256個字節，也就是128個字，如果轉換為樓主需要的MD （Memory Double Word 內存雙字也就是64個而已) .

如果所選取的MD編號大于CPU規定的，會發生如樓主的情況。

位的表達方式為M400.0    字節的表達方式  MB400  其代表M400.0~M400.7
字的表達方式 MW400 其代表MB400，MB401= M400.0~M401.7
雙字的表達方式 MD400 其代表MW400，MW402，也可以看為MB400，MB401，MB402，MB403，也可以看成M400.0~M403.7

以上~~

太感謝了

學習學習
