樓主發表于: 2024-05-13 15:50

只看樓主 | 小中大

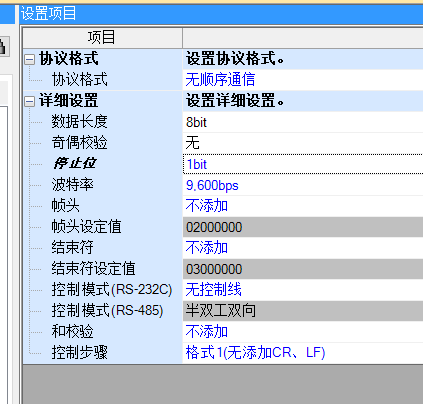

描述：PLC設置
圖片：

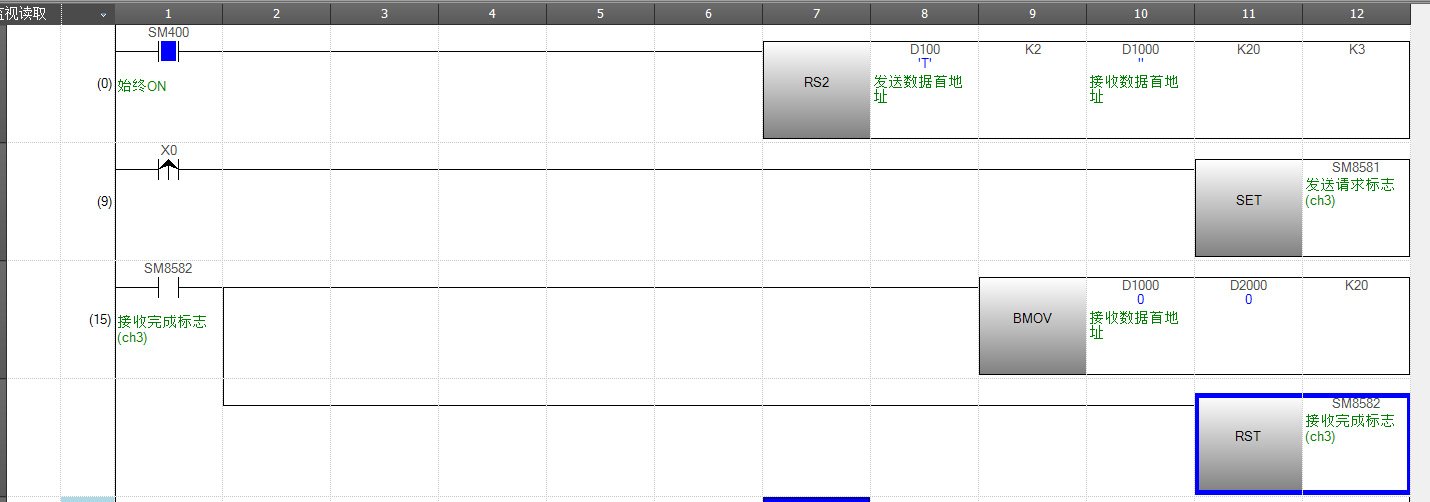

描述：232程序
圖片：

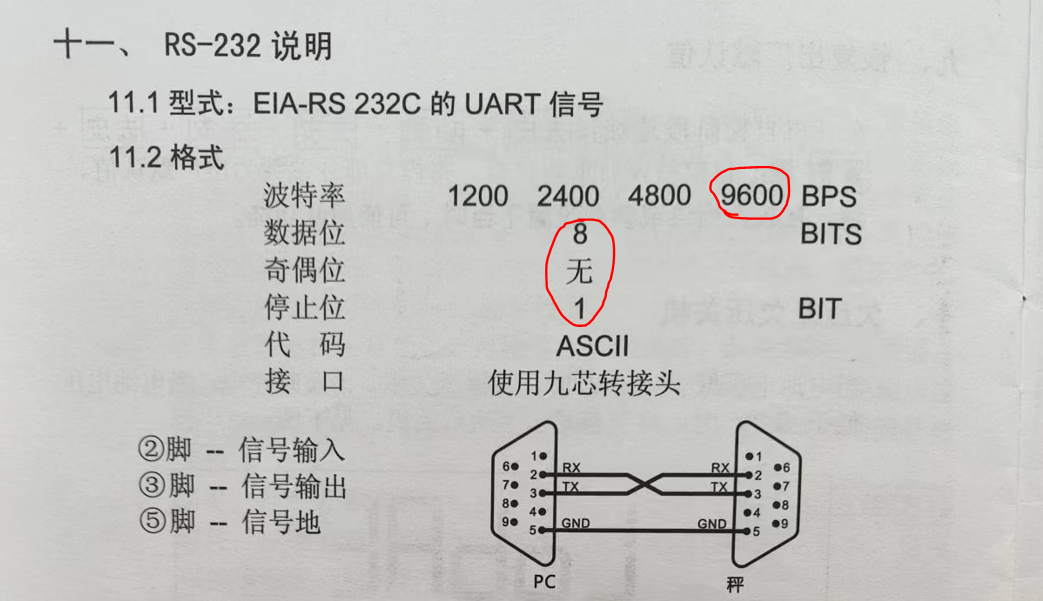

描述：電子秤通訊設置
圖片：

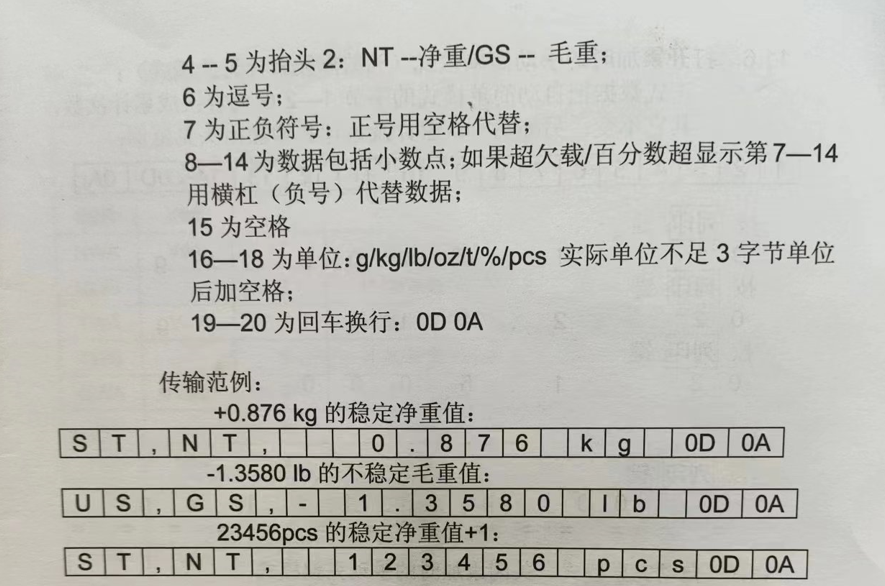

描述：電子秤數據格式1
圖片：

描述：電子秤數據格式2
圖片：

手頭有一個測試，需要FX5U加一塊232ADP去讀一個電子秤的數據，第一次用，沒有經驗
安裝例程做了最簡單的程序，安裝電子秤說明書設置PLC的模塊參數，9600/數據位8/無校驗/停止1，其余的均為系統默認值
X0觸發時，能看到模塊的SD燈閃了一下，而RD燈沒有亮。
但是D2000里沒有任何數據。請教各位大俠，我是哪個環節出了問題嗎？

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4651 個
工控威望: 8050 點
下載積分: 17209 分
在線時間: 3230(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-25
查看夢雨天涯的主題 / 回貼

1樓發表于: 2024-05-13 17:35

只看該作者 | 小中大

看起來沒啥問題，把接線23交換一下

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

tvbaobao

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 158 點
下載積分: 768 分
在線時間: 112(小時)
注冊時間: 2017-05-10
最后登錄: 2025-04-25
查看tvbaobao的主題 / 回貼

2樓發表于: 2024-05-13 17:38

只看該作者 | 小中大

23對調了，還是一樣的，數據都是0
第一次用，還在摸索，哎

wzy4828

風流雖能驚天下，唯有悶騷動世人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 60 個
工控威望: 535 點
下載積分: 2191 分
在線時間: 53(小時)
注冊時間: 2024-01-16
最后登錄: 2025-04-25
查看wzy4828的主題 / 回貼

3樓發表于: 2024-05-13 18:23

只看該作者 | 小中大

需要modbus rtu協議嗎？

tvbaobao

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 158 點
下載積分: 768 分
在線時間: 112(小時)
注冊時間: 2017-05-10
最后登錄: 2025-04-25
查看tvbaobao的主題 / 回貼

4樓發表于: 2024-05-14 09:37

只看該作者 | 小中大

沒有，應該是只能用無順序協議吧

tvbaobao

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 158 點
下載積分: 768 分
在線時間: 112(小時)
注冊時間: 2017-05-10
最后登錄: 2025-04-25
查看tvbaobao的主題 / 回貼

5樓發表于: 2024-05-14 09:42

只看該作者 | 小中大

圖片：

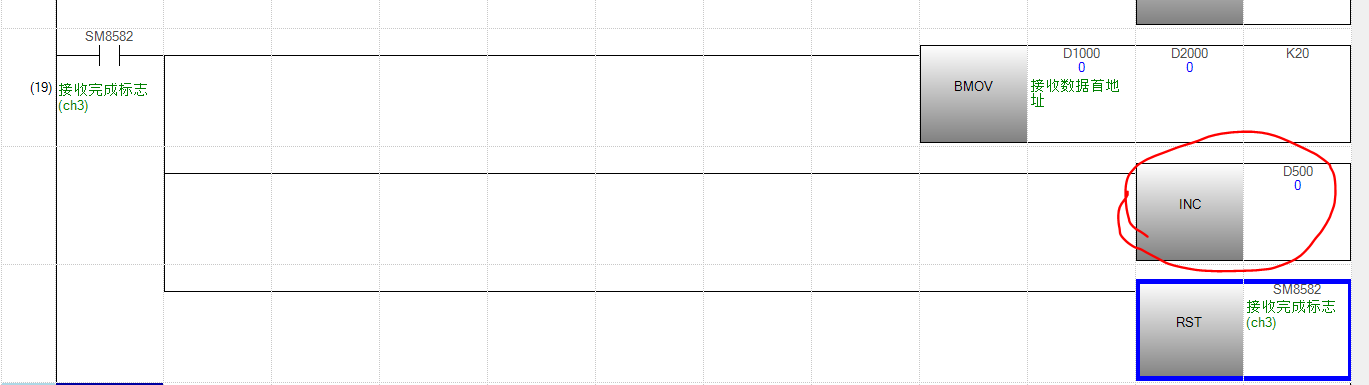

后邊在接收完成標志位加了個累加值D500監控，發現D500沒有變化，那就說明一直沒有接收到完成信號，郁悶啊

tvbaobao

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 158 點
下載積分: 768 分
在線時間: 112(小時)
注冊時間: 2017-05-10
最后登錄: 2025-04-25
查看tvbaobao的主題 / 回貼

6樓發表于: 2024-05-14 09:43

只看該作者 | 小中大

有發送，沒有接收，這是什么情況？

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4651 個
工控威望: 8050 點
下載積分: 17209 分
在線時間: 3230(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-25
查看夢雨天涯的主題 / 回貼

7樓發表于: 2024-05-14 10:28

只看該作者 | 小中大

發送的內容，他不認識？有錯？？

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

tvbaobao

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 158 點
下載積分: 768 分
在線時間: 112(小時)
注冊時間: 2017-05-10
最后登錄: 2025-04-25
查看tvbaobao的主題 / 回貼

8樓發表于: 2024-05-14 10:41

只看該作者 | 小中大

我把發送位設為K0，還是一樣的問題

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4651 個
工控威望: 8050 點
下載積分: 17209 分
在線時間: 3230(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-25
查看夢雨天涯的主題 / 回貼

9樓發表于: 2024-05-14 10:51

只看該作者 | 小中大

你有232轉USB到電腦嗎？先看看你發的啥內容吧

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

tvbaobao

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 158 點
下載積分: 768 分
在線時間: 112(小時)
注冊時間: 2017-05-10
最后登錄: 2025-04-25
查看tvbaobao的主題 / 回貼

10樓發表于: 2024-05-14 11:03

只看該作者 | 小中大

呃這個沒有用過，以前沒有用過232串口，這個是第一次摸索

投湖自盡的魚

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 311 個
工控威望: 364 點
下載積分: 1299 分
在線時間: 315(小時)
注冊時間: 2020-10-23
最后登錄: 2025-04-24
查看投湖自盡的魚的主題 / 回貼

11樓發表于: 2024-05-14 13:20

只看該作者 | 小中大

這個下位說明書報文后面不是添加了CR 和LF 么，為啥PLC端不加呢，最好發下整體報文研究下
