工控人家園 三菱工控論壇 請教關于PLSV指令切換方向的問題！

wzy4828

風流雖能驚天下，唯有悶騷動世人

級別: 家園常客

精華主題: 0
發帖數量: 60 個
工控威望: 535 點
下載積分: 2201 分
在線時間: 53(小時)
注冊時間: 2024-01-16
最后登錄: 2025-04-26
查看wzy4828的主題 / 回貼

樓主發表于: 2024-04-01 16:57

只看樓主 | 小中大

PLSV S1 D1 D2這里要切換方向是不是必須要把S1里面本來的值取相反數？比如本來3200必須要改成-3200？有沒有可以控制D2的方法來控制方向信號？

水木之楊

級別: 略有小成

精華主題: 0
發帖數量: 67 個
工控威望: 374 點
下載積分: 6277 分
在線時間: 126(小時)
注冊時間: 2023-07-21
最后登錄: 2025-04-27
查看水木之楊的主題 / 回貼

1樓發表于: 2024-04-01 19:39

只看該作者 | 小中大

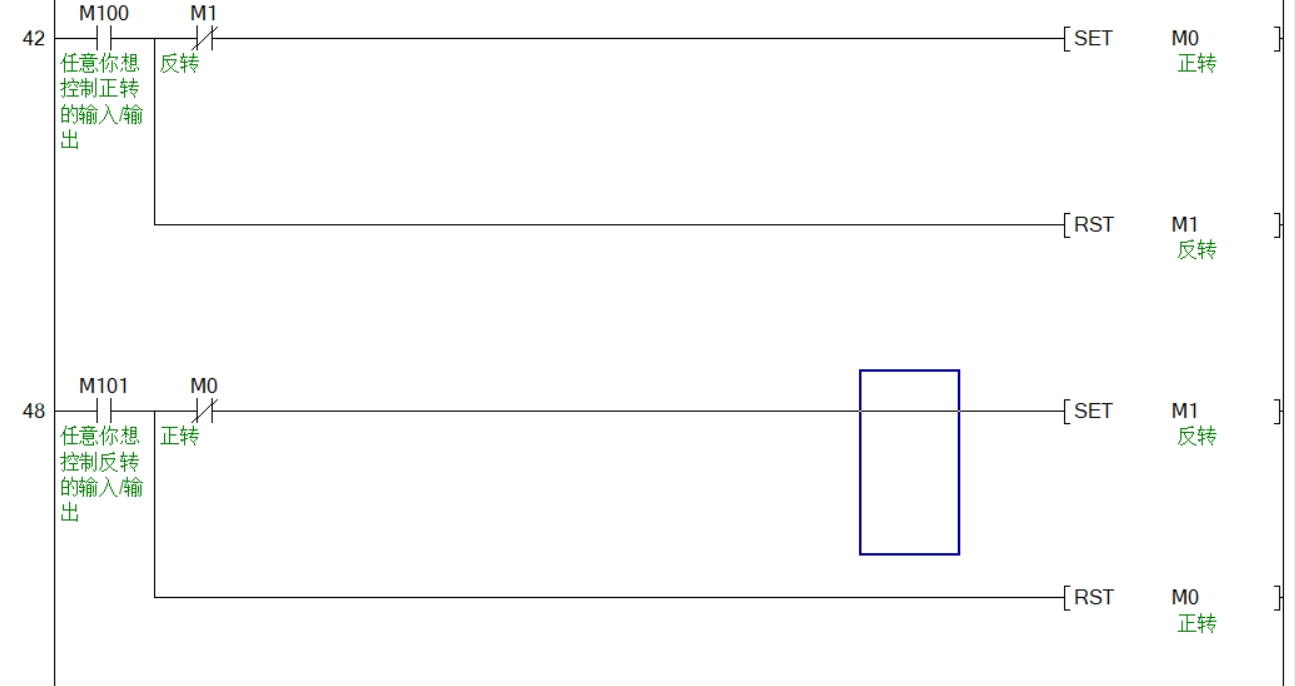

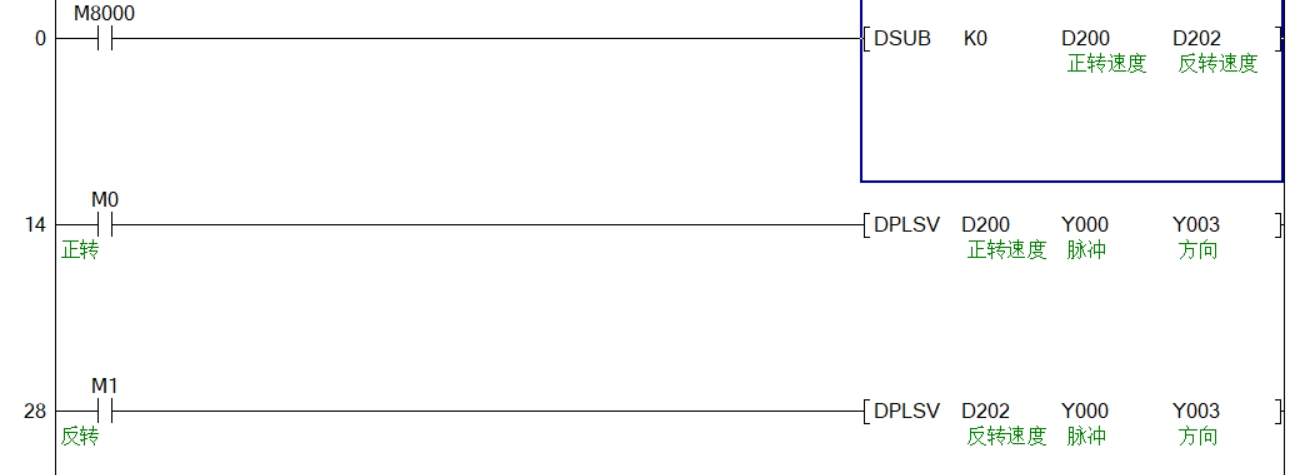

圖片：

D1,脈沖輸出端子。D2.方向輸出端子。是系統輸出，都不是給你控制的。運動方向就是你說的直接取負。
如果想用中間繼電器來控制正反，就寫一個正轉一個反轉,分別控制中間繼電器就可以了。

本帖最近評分記錄：

下載積分:+1(wzy4828) 你的回答太好了，說的非 ..

15811806196

級別: 略有小成

精華主題: 0
發帖數量: 172 個
工控威望: 247 點
下載積分: 806 分
在線時間: 160(小時)
注冊時間: 2021-10-23
最后登錄: 2025-04-27
查看15811806196的主題 / 回貼

2樓發表于: 2024-04-08 08:16

只看該作者 | 小中大

把D2改成你程序中Y3以外的斷子，可以是M或S，再去控制Y3應該就可以了吧

投湖自盡的魚

級別: 略有小成

精華主題: 0
發帖數量: 311 個
工控威望: 364 點
下載積分: 1299 分
在線時間: 315(小時)
注冊時間: 2020-10-23
最后登錄: 2025-04-27
查看投湖自盡的魚的主題 / 回貼

3樓發表于: 2024-04-08 14:37

只看該作者 | 小中大

如果要這樣控制方向，那和PLSY有啥區別嘞，相當于單獨拉個方向輸出出來
