工控人家園 歐姆龍工控論壇 求助歐姆龍CJ1WSCU32通信模塊

3286096

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 150 個
工控威望: 349 點
下載積分: 593 分
在線時間: 68(小時)
注冊時間: 2007-10-22
最后登錄: 2024-12-26
查看3286096的主題 / 回貼

樓主發表于: 2023-09-11 16:49

只看樓主 | 小中大

求助歐姆龍CJ1WSCU32通信模塊modus-rtu說明書或通信案例程序

13821917697

承接電氣自動化項目、電氣接線圖設計、IO點表、電氣元器件選型

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 776 個
工控威望: 3195 點
下載積分: 13751 分
在線時間: 1169(小時)
注冊時間: 2019-12-26
最后登錄: 2025-04-27
查看13821917697的主題 / 回貼

1樓發表于: 2023-09-11 20:24

只看該作者 | 小中大

我用過SCU31的這個好像得用cx procotol單獨寫協議宏，反正老費勁了，不如現在的PLC直接調塊

bnnyygy

bnnyygy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 541 個
工控威望: 651 點
下載積分: 1905 分
在線時間: 594(小時)
注冊時間: 2016-09-20
最后登錄: 2025-04-26
查看bnnyygy的主題 / 回貼

2樓發表于: 2023-09-11 20:46

只看該作者 | 小中大

協議宏

很麻煩

模塊要程序，PLC也要程序

提前編輯好發送接受列表

然后啟動序列

很麻煩，

樓主留言：

謝謝，已經通信上了，是填的報文規則不對

bnnyygy

bnnyygy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 541 個
工控威望: 651 點
下載積分: 1905 分
在線時間: 594(小時)
注冊時間: 2016-09-20
最后登錄: 2025-04-26
查看bnnyygy的主題 / 回貼

3樓發表于: 2023-09-11 20:52

只看該作者 | 小中大

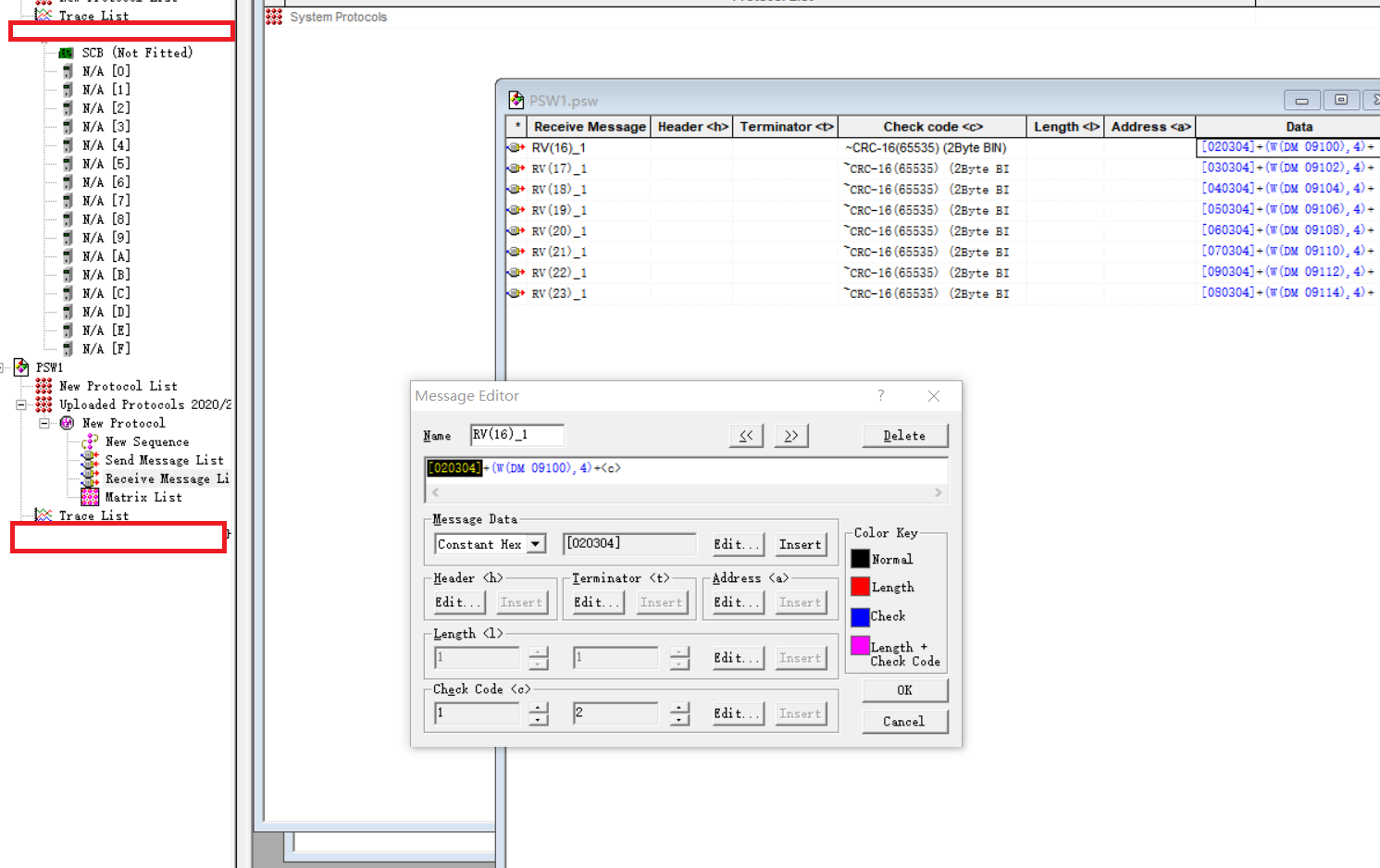

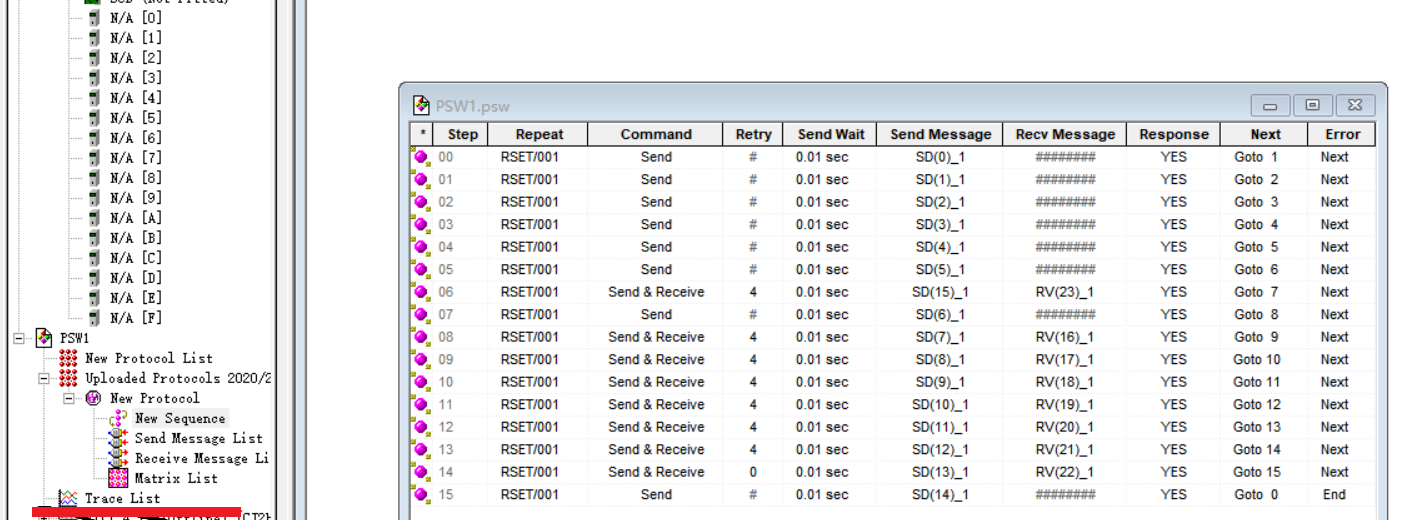

其實也沒啥，就是一個編輯序列，然后就是編輯發送，接受就行。

按部就班，調試好一次就OK了。

里面還有跟蹤，可以看發送接受對不對，還是很方便的，就是太老了，不建議用

PMCR 啟動協議宏，具體看手冊吧

我能幫你的也只有這么多了，

bnnyygy

bnnyygy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 541 個
工控威望: 651 點
下載積分: 1905 分
在線時間: 594(小時)
注冊時間: 2016-09-20
最后登錄: 2025-04-26
查看bnnyygy的主題 / 回貼

4樓發表于: 2023-09-11 20:59

只看該作者 | 小中大

我程序是用的0.2S脈沖上升沿，啟動一次

@lD P_0.2s PMCR #1219 #0 #0 #0

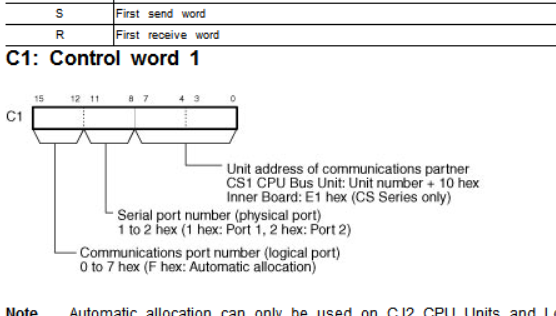

#1219

第一個1是邏輯端口號，0~7，我這里是1
第二個 2是 COM口號，具體看硬件手冊，我的是SUC31，用的COM2
19 是模塊號+10，打開IO表里面，模塊號是9 所有是19

C2 S R 都是0，

樓主留言：

謝謝，已經通信上了，是填的報文規則不對
