樓主發表于: 2022-06-21 19:52

只看樓主 | 小中大

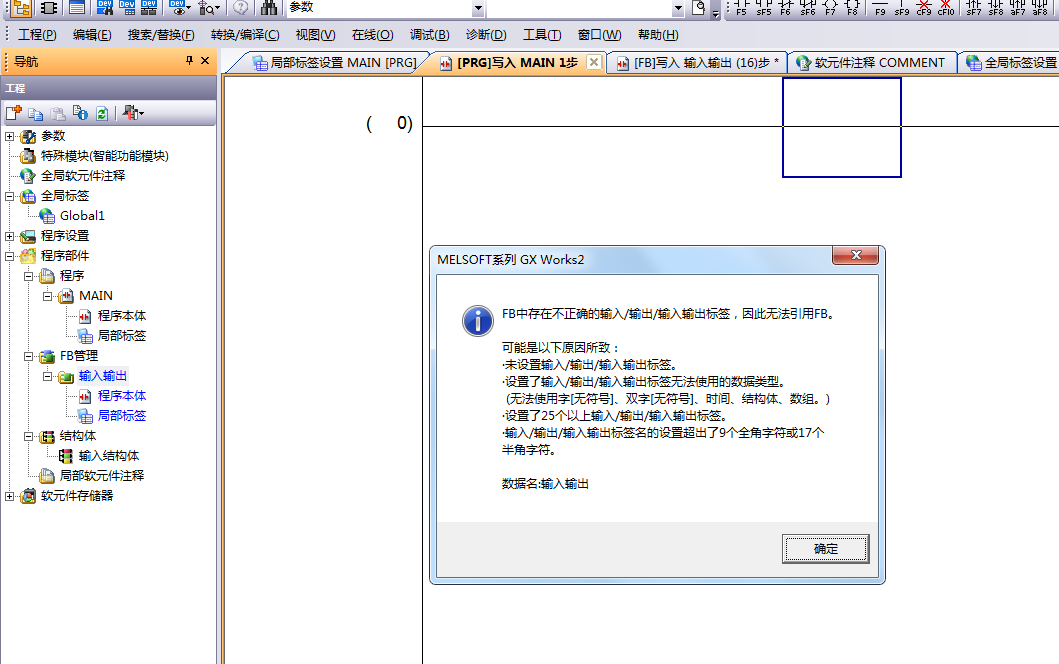

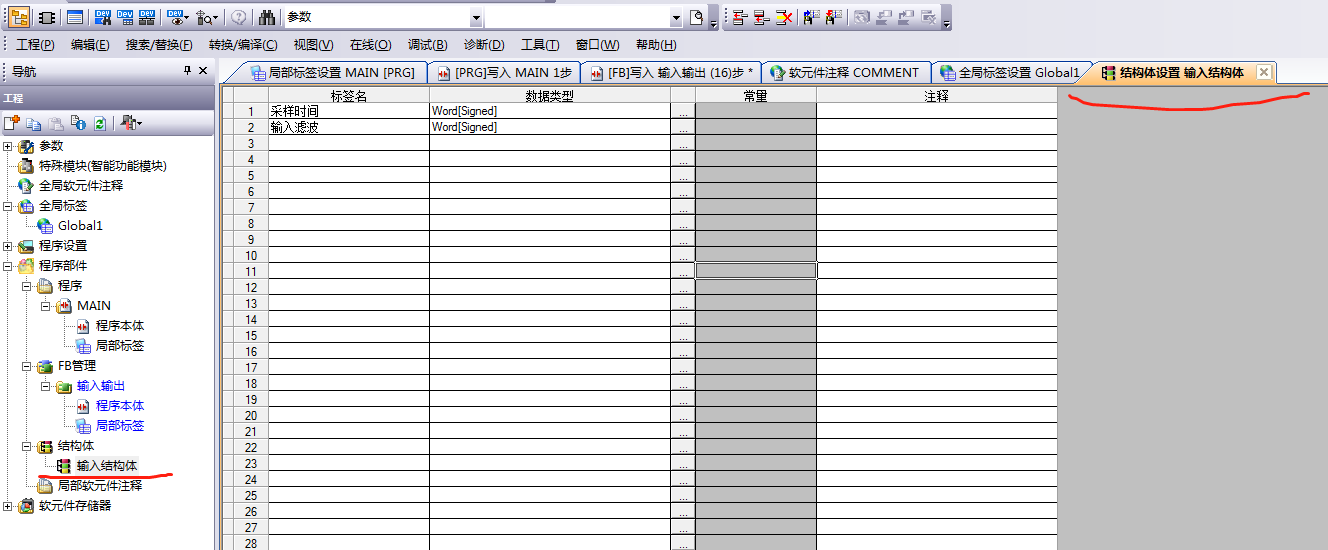

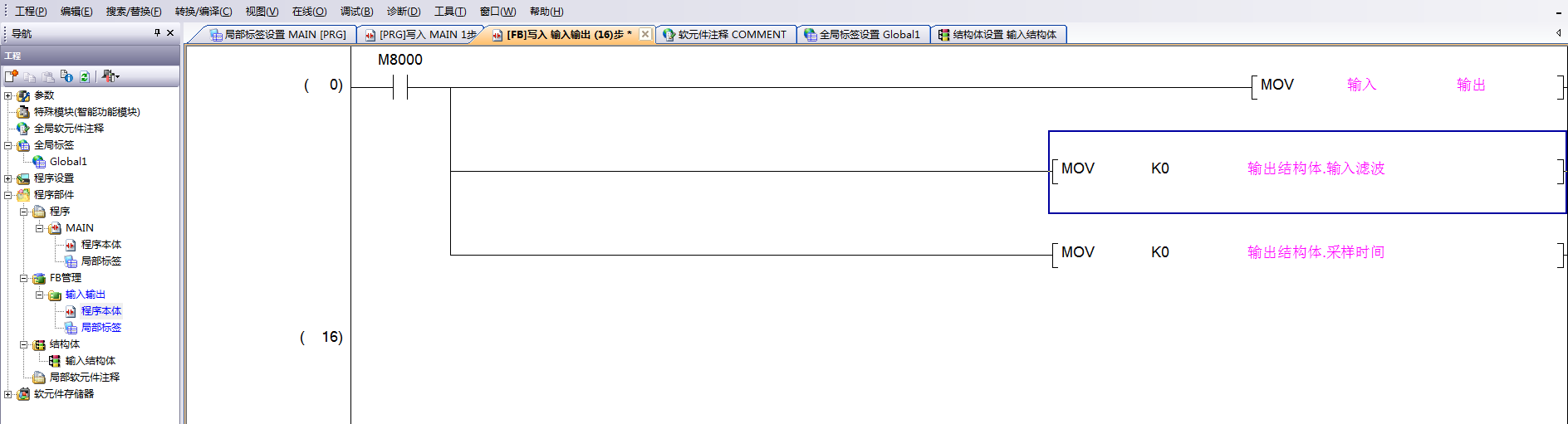

圖片：

如果所示，編譯沒有出錯，就是無法拖動FB出來使用。求大佬們解答疑惑，謝謝

附件：

結構體.rar (389 K) 下載次數:41
網站提示: 請不要用迅雷下載附件，容易出錯

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

w45062099

多做事，少說話!

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 341 個
工控威望: 451 點
下載積分: 1295 分
在線時間: 1056(小時)
注冊時間: 2014-10-23
最后登錄: 2025-04-24
查看w45062099的主題 / 回貼

1樓發表于: 2022-06-21 21:36

只看該作者 | 小中大

簡單工程不支持結構體輸出，需要在結構體工程中實現，可以用FC輸出結構體！

每天只要小小一步都是在進步！

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4651 個
工控威望: 8050 點
下載積分: 17206 分
在線時間: 3229(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-24
查看夢雨天涯的主題 / 回貼

2樓發表于: 2022-06-22 08:08

只看該作者 | 小中大

引用
引用第1樓w45062099于2022-06-21 21:36發表的 :
簡單工程不支持結構體輸出，需要在結構體工程中實現，可以用FC輸出結構體！

梯形圖標簽形式真的無法實現這個嗎？大佬請教一下呢

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

ayusecret

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 212 個
工控威望: 292 點
下載積分: 893 分
在線時間: 83(小時)
注冊時間: 2021-10-31
最后登錄: 2025-04-24
查看ayusecret的主題 / 回貼

3樓發表于: 2022-06-23 21:00

只看該作者 | 小中大

FB的輸入輸出引腳分別需至少定義一個，沒有輸入輸出引腳FB拖不出來

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4651 個
工控威望: 8050 點
下載積分: 17206 分
在線時間: 3229(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-24
查看夢雨天涯的主題 / 回貼

4樓發表于: 2022-06-24 10:14

只看該作者 | 小中大

引用
引用第3樓ayusecret于2022-06-23 21:00發表的 :
FB的輸入輸出引腳分別需至少定義一個，沒有輸入輸出引腳FB拖不出來

這個有的啦，int和out

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

heiheiwodeai

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 256 個
工控威望: 378 點
下載積分: 996 分
在線時間: 339(小時)
注冊時間: 2013-03-26
最后登錄: 2025-04-18
查看heiheiwodeai的主題 / 回貼

5樓發表于: 2022-06-24 10:35

只看該作者 | 小中大

結構化梯形圖才可以使用這個
