樓主發表于: 2022-03-16 13:51

只看樓主 | 小中大

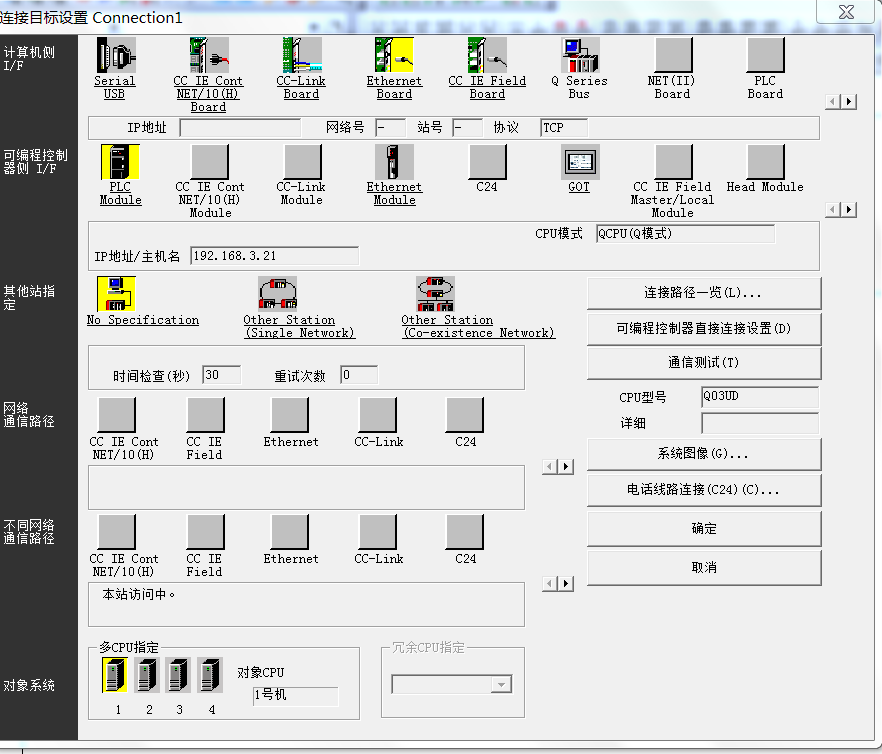

第一次使用Q170MCPU，是PLC與運動控制CPU集成那種，用三菱WORKS2可以跟PLC通訊，多CPU那里選1，可以通訊，而要設置運動CPU時，選2，用MT軟件也可以上下載程序；現在的問題是威綸通屏那里如何設置呢，看連線說明，要設網絡號，站號，都設了也無法通訊，前一個項目用的是03UDECPU跟威綸通的屏是可以用的，煩請高手指教，謝謝！

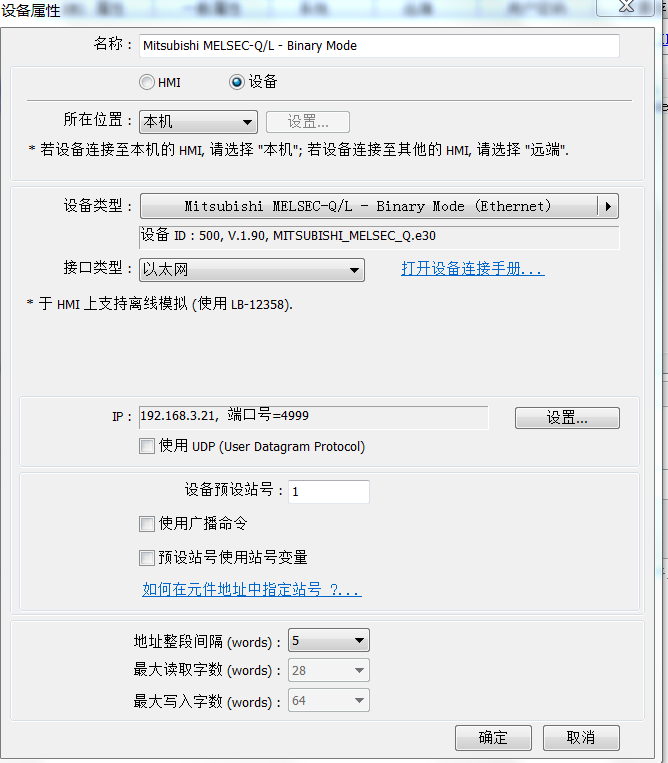

三菱連線；屏設置圖

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 988 個
工控威望: 8890 點
下載積分: 14470 分
在線時間: 939(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-27
查看anlyl2014的主題 / 回貼

1樓發表于: 2022-03-20 10:05

只看該作者 | 小中大

感謝威綸的工作人員指導，雖然沒達到我的要求，但是，終于能連線，下面講講要點

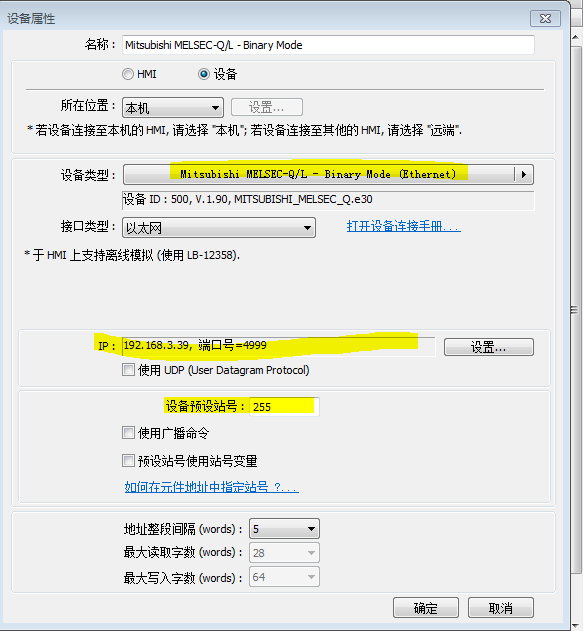

威綸這邊，選三菱Q 以太網，默認255就可以，見圖；

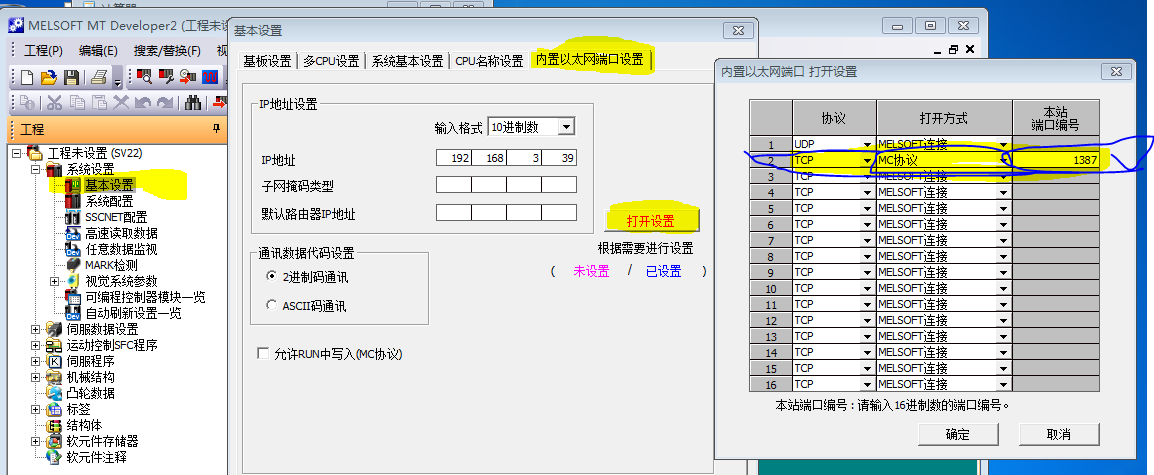

三菱運動模塊才有以太網口，打開MT,按圖設置，注意的是端口是16進制，1387才是威綸的4999，10進制；
人機連接的是運動模塊，不是內置的PLC.

[ 此帖被anlyl2014在2022-03-20 10:12重新編輯 ]
