樓主發表于: 2021-09-18 09:55

本人是個24K新手，學習過程中遇到過一些想不明白的問題，到論壇里提問，得到的回答通常是，看手冊、不了解PLC運行機制，大佬們說的一點沒錯，很多問題的答案其實都在手冊里，另外PLC的運行機制（掃描順序）是一個非常非常非常重要的東西，理解了它，調試時遇到的很多問題迎刃而解。感謝論壇大佬們的幫助。

方奇10010

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 98 個
工控威望: 209 點
下載積分: 1608 分
在線時間: 56(小時)
注冊時間: 2021-07-29
最后登錄: 2025-04-26
查看方奇10010的主題 / 回貼

1樓發表于: 2021-09-18 10:25

只看該作者 | 小中大

描述：圖1
圖片：

描述：圖2
圖片：

描述：圖3
圖片：

給大家舉個例子，

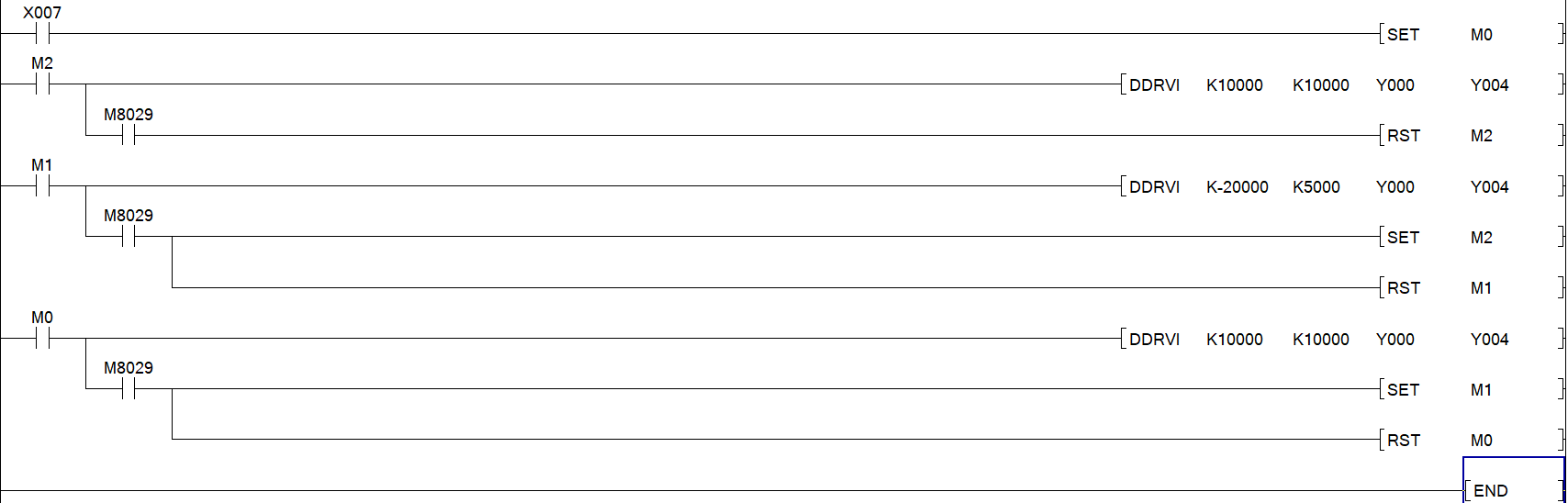

圖1的程序不能正常運行，因為在同一個掃描周期內不能同時運行多條有相同脈沖輸出口的指令，圖1中，M0后面的定位指令已經執行，執行結束（發完1W個脈沖）后M8029立即動作，SET M1后執行了下一條定位指令，而M0觸點在下一個周期才會斷開。
圖2把指令的掃描順序顛倒，可以正常運行了。但是編程會不方便。
圖3解決了以上問題

ningbiao

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 869 點
下載積分: 2802 分
在線時間: 54(小時)
注冊時間: 2021-04-17
最后登錄: 2024-12-10
查看ningbiao的主題 / 回貼

2樓發表于: 2021-09-18 10:32

只看該作者 | 小中大

兄弟，你24K還新手呢

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3688 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

3樓發表于: 2021-09-18 10:48

只看該作者 | 小中大

恩恩，樓主的這個思路不錯！
我也遇到過類似的情況，后來是加了一個定時器，我的辦法更麻煩些。

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

方奇10010

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 98 個
工控威望: 209 點
下載積分: 1608 分
在線時間: 56(小時)
注冊時間: 2021-07-29
最后登錄: 2025-04-26
查看方奇10010的主題 / 回貼

4樓發表于: 2021-09-18 11:12

只看該作者 | 小中大

引用
引用第2樓ningbiao于2021-09-18 10:32發表的 :
兄弟，你24K還新手呢

24K 還不夠純？

wangnaizhi

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1290 個
工控威望: 1866 點
下載積分: 1893 分
在線時間: 960(小時)
注冊時間: 2015-08-31
最后登錄: 2025-04-27
查看wangnaizhi的主題 / 回貼

5樓發表于: 2021-09-18 11:14

只看該作者 | 小中大

我之前用臺達的用了第三種方法結果程序總是假死和別人說臺達的底層有BUG 別人還以為我有問題有些東西理論上是沒有問題的但是架不住底層有BUG的所以后來就和樓上的這個一樣了加了延時啥事情也沒有了或者直接用DDRVA指令配合軸的位置比較指令去做了后來也沒有什么問題了后來習慣加延時了現在都會去加個延時

方奇10010

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 98 個
工控威望: 209 點
下載積分: 1608 分
在線時間: 56(小時)
注冊時間: 2021-07-29
最后登錄: 2025-04-26
查看方奇10010的主題 / 回貼

6樓發表于: 2021-09-18 11:14

只看該作者 | 小中大

引用
引用第3樓菜鳥入行于2021-09-18 10:48發表的 :
恩恩，樓主的這個思路不錯！
我也遇到過類似的情況，后來是加了一個定時器，我的辦法更麻煩些。

這實際上是手冊里的方法，昨天看的時候沒懂。

方奇10010

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 98 個
工控威望: 209 點
下載積分: 1608 分
在線時間: 56(小時)
注冊時間: 2021-07-29
最后登錄: 2025-04-26
查看方奇10010的主題 / 回貼

7樓發表于: 2021-09-18 11:26

只看該作者 | 小中大

引用
引用第5樓wangnaizhi于2021-09-18 11:14發表的 :
我之前用臺達的用了第三種方法結果程序總是假死和別人說臺達的底層有BUG 別人還以為我有問題有些東西理論上是沒有問題的但是架不住底層有BUG的所以后來就和樓上的這個一樣了加了延時啥事情也沒有了或者直接用DDRVA指令配合軸的位置比較指令去做了后來也沒有什么問題了后來習慣加延時了現在都會去加個延時

我見識少，雖說加定時器可能是比較通用，不同品牌編程可以用同一個思路，但我覺得還是能方便就方便，比如上面圖3。
我也聽用過的人說臺達PLC不怎么樣，我沒用過，但我見過它的軟件，使用體驗真差。給人感覺是XP時代的軟件
