工控人家園 綜合討論 利用位移傳感器測量直徑

qq727671234

三人行必有我師！

級別: 略有小成

精華主題: 0
發帖數量: 70 個
工控威望: 212 點
下載積分: 1493 分
在線時間: 32(小時)
注冊時間: 2019-06-21
最后登錄: 2025-04-18
查看qq727671234的主題 / 回貼

樓主發表于: 2021-07-30 14:00

只看樓主 | 小中大

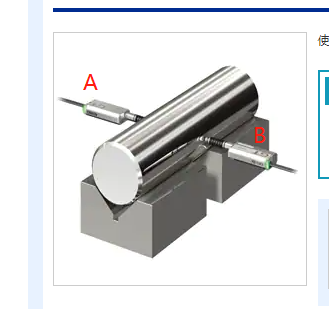

基恩士位移 GT2系列

像這種測量方式計算方式（A+B）/2 這種計算正確嗎

fgx9306

Engineer-X

級別: 家園常客

精華主題: 0
發帖數量: 733 個
工控威望: 837 點
下載積分: 19528 分
在線時間: 153(小時)
注冊時間: 2015-06-08
最后登錄: 2025-04-30
查看fgx9306的主題 / 回貼

1樓發表于: 2021-07-30 17:10

只看該作者 | 小中大

要對個基準吧，你要知道兩個傳感器剛好都為零時的直徑

seafar

目前C#

級別: 家園常客

精華主題: 0
發帖數量: 620 個
工控威望: 767 點
下載積分: 1916 分
在線時間: 595(小時)
注冊時間: 2018-03-23
最后登錄: 2025-03-03
查看seafar的主題 / 回貼

2樓發表于: 2021-07-30 17:27

只看該作者 | 小中大

A+B+修正值

枕星河之倒影兮與星光同流，望群星之包覆兮隨繁星同輝。
B站資源分享鏈接https://space.bilibili.com/39855180

gxtmdb82164

級別: 論壇先鋒

精華主題: 0
發帖數量: 802 個
工控威望: 1180 點
下載積分: 467 分
在線時間: 643(小時)
注冊時間: 2019-09-22
最后登錄: 2025-04-30
查看gxtmdb82164的主題 / 回貼

3樓發表于: 2021-07-31 09:08

只看該作者 | 小中大

跟工裝和產品的高度相關,是否需要處理取決于精度要求、工裝/產品一致性和測量系統的安裝水平。
如果需要處理，加一個垂直位移就行了，垂直行程保證測頭可以通過直徑而不是某個高度上的弦,連續讀數兩邊取最大值

以及真正的高精度系統大概率還是要用標準件做校準，這種用法對安裝要求還是挺高的。
