樓主發表于: 2020-12-22 08:42

只看樓主 | 小中大

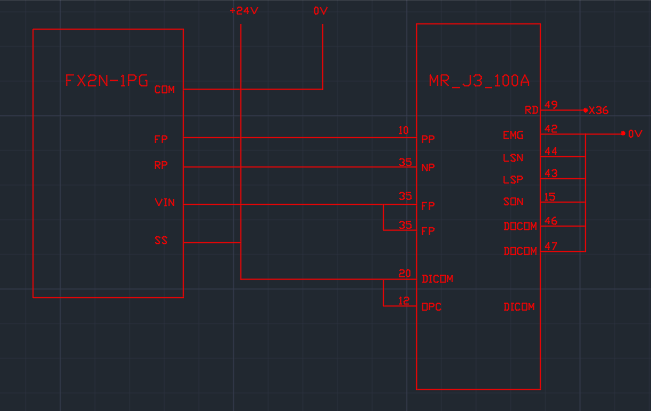

圖片：

原來是2N-1PG MR-J3現在想換成3U-1PG與伺服MRJ4-A 看下接線對不對

互相學習，共同進步

秋末零九

人生看淡，不服就干

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 281 個
工控威望: 5029 點
下載積分: 5189 分
在線時間: 606(小時)
注冊時間: 2019-08-26
最后登錄: 2025-04-27
查看秋末零九的主題 / 回貼

1樓發表于: 2020-12-22 14:02

只看該作者 | 小中大

沒有大佬嗎？

互相學習，共同進步

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3870 個
工控威望: 4325 點
下載積分: 143151 分
在線時間: 6652(小時)
注冊時間: 2016-10-23
最后登錄: 2025-04-27
查看lin10663的主題 / 回貼

2樓發表于: 2020-12-22 14:15

只看該作者 | 小中大

伺服MRJ4-A ~~
MRJ3-100A
那個

努力~學習
QQ:1796367739 VX:IVAN10663

秋末零九

人生看淡，不服就干

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 281 個
工控威望: 5029 點
下載積分: 5189 分
在線時間: 606(小時)
注冊時間: 2019-08-26
最后登錄: 2025-04-27
查看秋末零九的主題 / 回貼

3樓發表于: 2020-12-22 15:24

只看該作者 | 小中大

現在想換成3U-1PG mR-J4-100A還是這樣接線，對不對？

引用
引用第2樓lin10663于2020-12-22 14:15發表的  :
伺服MRJ4-A ~~
       MRJ3-100A
那個

互相學習，共同進步

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3870 個
工控威望: 4325 點
下載積分: 143151 分
在線時間: 6652(小時)
注冊時間: 2016-10-23
最后登錄: 2025-04-27
查看lin10663的主題 / 回貼

4樓發表于: 2020-12-22 16:23

只看該作者 | 小中大

接對但還有encoder
及所有發送比例問題

努力~學習
QQ:1796367739 VX:IVAN10663

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160490 分
在線時間: 3227(小時)
注冊時間: 2007-11-21
最后登錄: 2025-04-27
查看sjm213的主題 / 回貼

5樓發表于: 2020-12-22 18:35

只看該作者 | 小中大

1PG的VIN接24V，圖上連到伺服的兩個端子標錯了，疑似PG/NG，這兩個不接。

秋末零九

人生看淡，不服就干

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 281 個
工控威望: 5029 點
下載積分: 5189 分
在線時間: 606(小時)
注冊時間: 2019-08-26
最后登錄: 2025-04-27
查看秋末零九的主題 / 回貼

6樓發表于: 2020-12-23 10:14

只看該作者 | 小中大

您說的是10 35？

引用
引用第5樓sjm213于2020-12-22 18:35發表的 :
1PG的VIN接24V，圖上連到伺服的兩個端子標錯了，疑似PG/NG，這兩個不接。

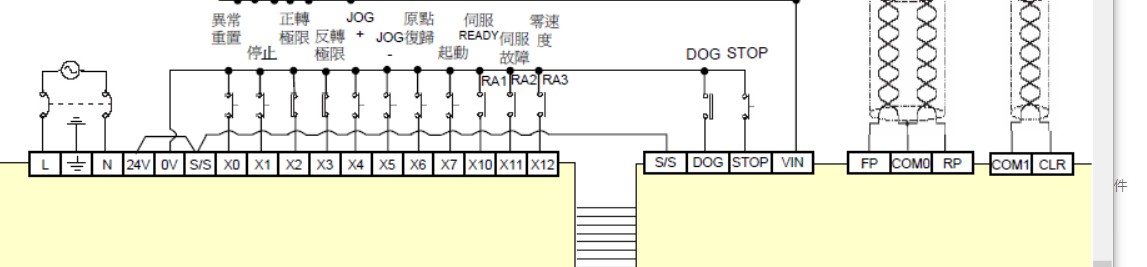

[attachment=250918]

互相學習，共同進步

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160490 分
在線時間: 3227(小時)
注冊時間: 2007-11-21
最后登錄: 2025-04-27
查看sjm213的主題 / 回貼

7樓發表于: 2020-12-24 13:00

只看該作者 | 小中大

引用
引用第6樓秋末零九于2020-12-23 10:14發表的 :
您說的是10 35？

跟VIN連得兩個FP/35

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3870 個
工控威望: 4325 點
下載積分: 143151 分
在線時間: 6652(小時)
注冊時間: 2016-10-23
最后登錄: 2025-04-27
查看lin10663的主題 / 回貼

8樓發表于: 2020-12-28 11:47

只看該作者 | 小中大

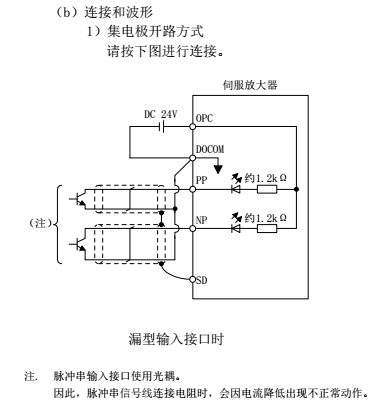

圖片：

努力~學習
QQ:1796367739 VX:IVAN10663
