樓主發表于: 2020-07-16 13:03

只看樓主 | 小中大

12工位凸輪分割器，每5秒轉一工位
1 . 用接觸器控制分割器電機，這種頻繁吸合的情況用接觸器合適嗎
2. 用變頻器控制分割器電機，這種方式電機不帶剎車可以嗎

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1038 個
工控威望: 1861 點
下載積分: 289 分
在線時間: 1149(小時)
注冊時間: 2017-02-09
最后登錄: 2025-04-22
查看nightblueblu的主題 / 回貼

1樓發表于: 2020-07-16 13:09

只看該作者 | 小中大

選固態繼電器吧，接觸器不適合這種頻繁通斷
分割器最好是帶剎車，一般買成套的分割器電機都是帶剎車的

樓主留言：

多謝！我們選購的分割器帶剎車

Your happiness is everything.

東方花豬

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 859 個
工控威望: 8067 點
下載積分: 1170 分
在線時間: 762(小時)
注冊時間: 2009-12-17
最后登錄: 2025-04-19
查看東方花豬的主題 / 回貼

2樓發表于: 2020-07-16 13:59

只看該作者 | 小中大

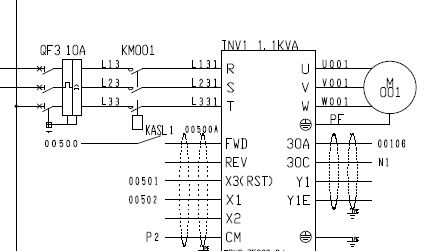

我單位都是接觸器+變頻器。附個圖你看下。

樓主留言：

多謝！接觸器是一直吸合的給變頻器供電的吧？變頻器控制電機的啟停對吧？你們的分割器電機帶剎車嗎？還是用變頻器加剎車電阻

拆二代

385385

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 496 個
工控威望: 1219 點
下載積分: 38246 分
在線時間: 330(小時)
注冊時間: 2017-01-21
最后登錄: 2024-12-05
查看385385的主題 / 回貼

3樓發表于: 2020-07-16 14:24

只看該作者 | 小中大

上伺服

樓主留言：

多謝！

hexdho

機械是載體，電氣是靈魂。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 670 個
工控威望: 11961 點
下載積分: 11608 分
在線時間: 527(小時)
注冊時間: 2012-11-08
最后登錄: 2025-04-23
查看hexdho的主題 / 回貼

4樓發表于: 2020-07-16 14:43

只看該作者 | 小中大

以前經常用分割器，就用變頻器控制電機就行了，不過要加個凸輪盤和檢測電眼。

樓主留言：

多謝，電機要選電剎車的嗎

東方花豬

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 859 個
工控威望: 8067 點
下載積分: 1170 分
在線時間: 762(小時)
注冊時間: 2009-12-17
最后登錄: 2025-04-19
查看東方花豬的主題 / 回貼

5樓發表于: 2020-07-16 14:57

只看該作者 | 小中大

引用
引用第4樓hexdho于2020-07-16 14:43發表的 :
以前經常用分割器，就用變頻器控制電機就行了，不過要加個凸輪盤和檢測電眼。

一般成型的分度器，都是配置凹輪盤和傳感器的。

樓主留言：

廠家配好了

拆二代

guangyu85

工程師

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 521 個
工控威望: 832 點
下載積分: 5759 分
在線時間: 404(小時)
注冊時間: 2011-06-13
最后登錄: 2025-04-27
查看guangyu85的主題 / 回貼

6樓發表于: 2020-07-16 16:57

只看該作者 | 小中大

引用
引用第1樓nightblueblu于2020-07-16 13:09發表的 :
選固態繼電器吧，接觸器不適合這種頻繁通斷
分割器最好是帶剎車，一般買成套的分割器電機都是帶剎車的

果然是高手在民間啊

固態繼電器還可以這么用

樓主留言：

你們是咋用的

guangyu85

工程師

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 521 個
工控威望: 832 點
下載積分: 5759 分
在線時間: 404(小時)
注冊時間: 2011-06-13
最后登錄: 2025-04-27
查看guangyu85的主題 / 回貼

7樓發表于: 2020-07-16 16:59

只看該作者 | 小中大

引用
引用第2樓東方花豬于2020-07-16 13:59發表的 :
我單位都是接觸器+變頻器。附個圖你看下。 [attachment=245486]

你們單位還停留在十年前的設計理念，接觸器放在前后有什么用，人家現在直接切斷直流母線來制動，是安全等級最高的控制方法

guangyu85

工程師

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 521 個
工控威望: 832 點
下載積分: 5759 分
在線時間: 404(小時)
注冊時間: 2011-06-13
最后登錄: 2025-04-27
查看guangyu85的主題 / 回貼

8樓發表于: 2020-07-16 17:00

只看該作者 | 小中大

引用
引用第3樓385385于2020-07-16 14:24發表的 :
上伺服

那還要凸輪封隔器干啥？？？

1623154245

好難，我再想想。。。。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 215 個
工控威望: 398 點
下載積分: 1157 分
在線時間: 292(小時)
注冊時間: 2018-12-12
最后登錄: 2023-06-23
查看1623154245的主題 / 回貼

9樓發表于: 2020-07-16 17:00

只看該作者 | 小中大

電機帶剎車，頻繁使用，用久了，剎車會壞的

guangyu85

工程師

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 521 個
工控威望: 832 點
下載積分: 5759 分
在線時間: 404(小時)
注冊時間: 2011-06-13
最后登錄: 2025-04-27
查看guangyu85的主題 / 回貼

10樓發表于: 2020-07-16 17:01

只看該作者 | 小中大

引用
引用樓主juz1005于2020-07-16 13:03發表的凸輪分割器的控制 :
12工位凸輪分割器，每5秒轉一工位
1 . 用接觸器控制分割器電機，這種頻繁吸合的情況用接觸器合適嗎
2. 用變頻器控制分割器電機，這種方式電機不帶剎車可以嗎

1.不合適，常規的控制方法是變頻器驅動；
2. 周期比價短，電機必須帶剎車，要不然你的轉子經受不了長時間的沖擊

樓主留言：

多謝！

1623154245

好難，我再想想。。。。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 215 個
工控威望: 398 點
下載積分: 1157 分
在線時間: 292(小時)
注冊時間: 2018-12-12
最后登錄: 2023-06-23
查看1623154245的主題 / 回貼

11樓發表于: 2020-07-16 17:02

只看該作者 | 小中大

變頻器不是有制動功能嗎，可以用來做快速停止

樓主留言：

變頻器制動是不是需要配備剎車電阻
