樓主發表于: 2019-05-28 16:40

只看樓主 | 小中大

最近網站有不少網友問FX1N與臺達通訊的問題，FXIN沒有CRC指令，所以，只作MODBUS_ASCII通訊；網上很多例子，但是，按例子做，發覺有不少錯漏，可能是轉載的原因吧！為此，我跟據網上的例子，結合臺達變頻器手冊做了本例子，供有需要的人參考。并對發表類似例子的先行者，表示感謝！
本例描述：
1.FX1N通過FX1N_485BD與臺達變頻器通訊；
2.作為例程，只設1個站，讀頻率設定值、運行頻率、運行電流；
3.寫設定頻率、啟停控制；
4.程序有詳細注解，以及變頻器設置，非常適合初學者；

fx1n_VFD_m_test.rar (159 K) 下载次数:4889
FX1N_485DB接線

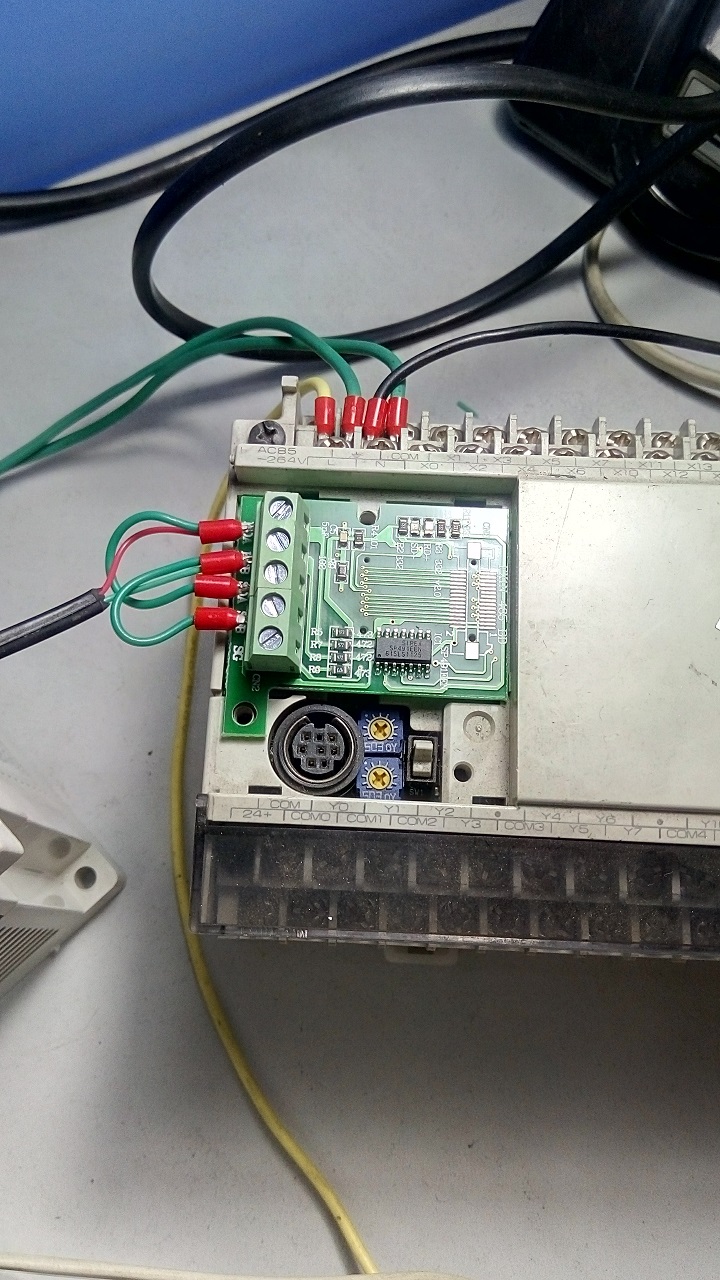

FX1N_485BD接線實物圖

[ 此帖被anlyl2014在2019-06-01 12:21重新編輯 ]

本帖最近評分記錄：

下載積分:+1(wsxebjz) 請問能重新發布嗎？，下 ..

下載積分:+5(劉特斌) 感謝分享！

下載積分:+1(牛工plc)

下載積分:+1(宋鵬輝) 熱心助人！

下載積分:+3(bin1016) 真誠感謝！

下載積分:+1(mk自動化) 感謝分享！

下載積分:+5(711022027) 感謝分享！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

洱海雪

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 230 個
工控威望: 1350 點
下載積分: 17938 分
在線時間: 570(小時)
注冊時間: 2014-08-21
最后登錄: 2025-04-26
查看洱海雪的主題 / 回貼

1樓發表于: 2019-05-28 17:02

只看該作者 | 小中大

謝謝分享，.

咗臉ヅ微笑ぺ

非吾所愿，奈何已離去……

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的主題 / 回貼

2樓發表于: 2019-05-28 17:07

只看該作者 | 小中大

學習了

ヅ微笑面對每一天，即使生活并不美好ヅ

jxx001

這里大神如云，虛心向各位大神學習摩拜！

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 3050 點
下載積分: 18684 分
在線時間: 54(小時)
注冊時間: 2017-11-14
最后登錄: 2023-06-12
查看jxx001的主題 / 回貼

3樓發表于: 2019-05-28 18:16

只看該作者 | 小中大

感謝分享，寫入頻率的程序有點復雜了，大師辛苦了，一會兒我也分享一個

祝各位大師事事順心如意！

jxx001

這里大神如云，虛心向各位大神學習摩拜！

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 3050 點
下載積分: 18684 分
在線時間: 54(小時)
注冊時間: 2017-11-14
最后登錄: 2023-06-12
查看jxx001的主題 / 回貼

4樓發表于: 2019-05-28 19:11

只看該作者 | 小中大

http://m.bizsrc.cn/read-gktid-1668012.html

程序已發，請大師指點一下

本帖最近評分記錄：

下載積分:+5(顧先生) 真誠感謝！

下載積分:+5(anlyl2014) 感謝分享！

祝各位大師事事順心如意！

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14555 分
在線時間: 940(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-29
查看anlyl2014的主題 / 回貼

5樓發表于: 2019-05-28 19:35

只看該作者 | 小中大

已讀，實際上，我的例子源自網絡，只是，為了初學者看得懂，把原程序站號，寫入命令改寫到寫和讀的程序，方便擴展到多站讀寫。
這種程序，只是練練手，用意在于了解指令的用法，以及學習MODBUS ASCII的通訊方法，沒太多實用意義。
讀出那段，網上是沒有的，往往難搞就在此，FX1N,FX2N485DB都先返回發送碼，后面才是接收到的數據，當年我玩FX2N485時，花了不少時間；到了FX3U_485BD就沒有這種情況。

[ 此帖被anlyl2014在2019-05-28 20:32重新編輯 ]

本帖最近評分記錄：

下載積分:+1(wsxebjz) 都是經驗啊

下載積分:+1(孤家寡人) 注釋很到位
