樓主發表于: 2019-04-17 13:03

只看樓主 | 小中大

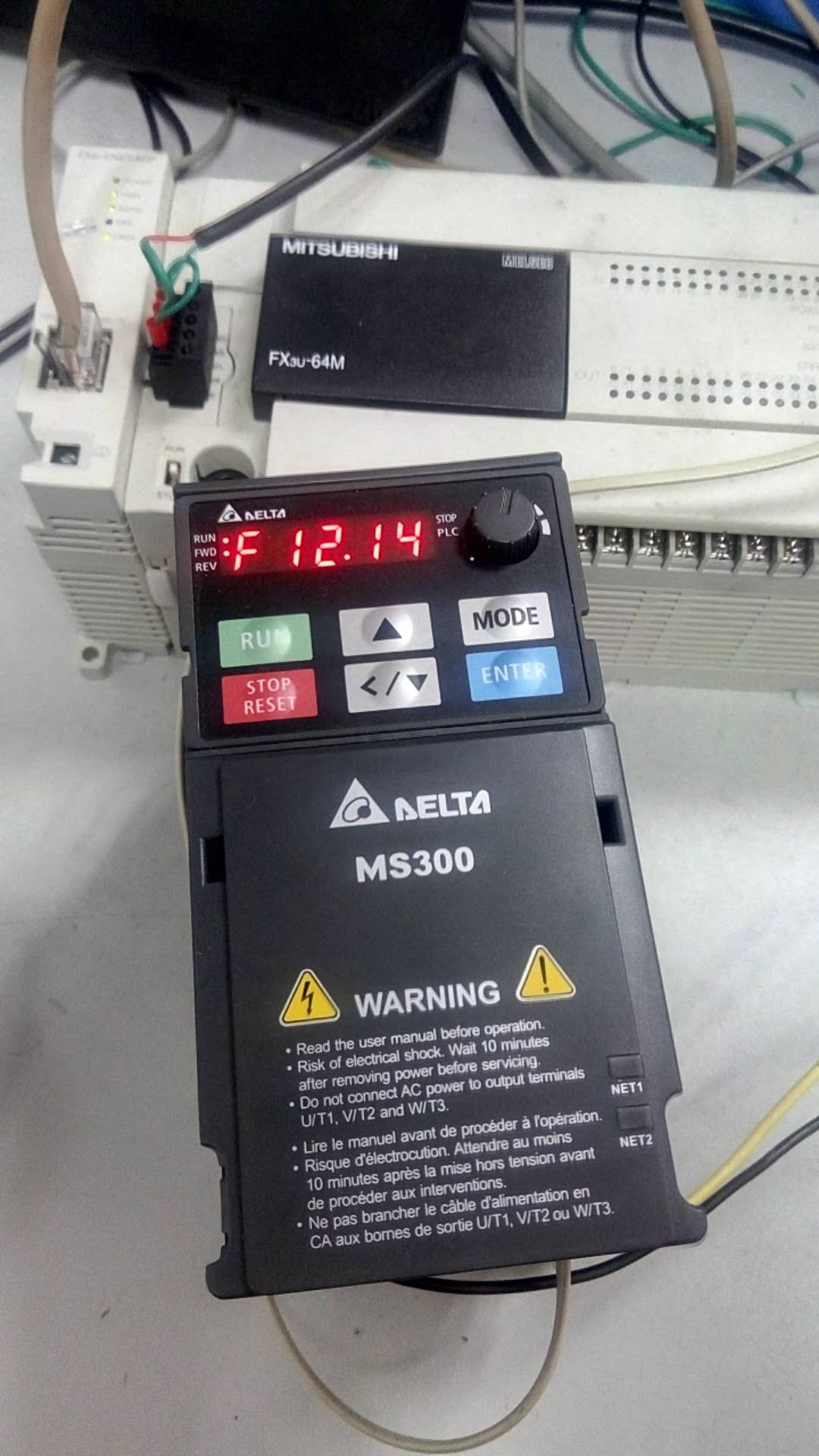

FX3U PLC，用通訊板FX3U-485BD與4臺達變頻器通訊實例；
供有需要的人參考。

把本例程的一些附件集中放在頂樓。

[ 此帖被anlyl2014在2019-06-01 10:10重新編輯 ]

描述：PLC，稍加改動，可用于FX2N.
附件：

FX3U_MODBUS_RTU_TEST.rar (160 K) 下載次數:7232
網站提示: 請不要用迅雷下載附件，容易出錯

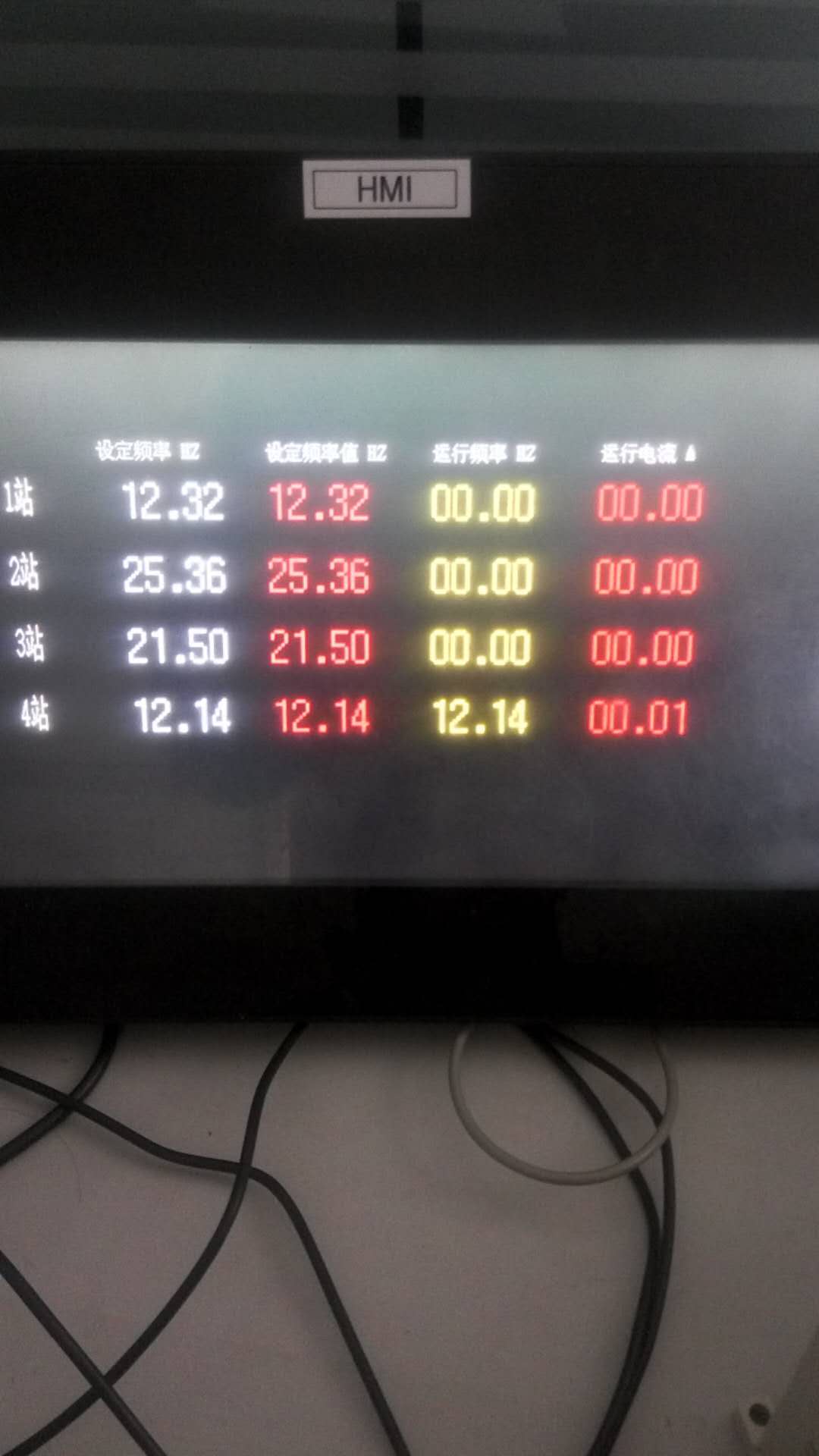

描述：配本例的HMI，用三菱人機做
附件：

FX3U-485BD-RTU_TEST.rar (20 K) 下載次數:4579
網站提示: 請不要用迅雷下載附件，容易出錯

描述：用CRC指令的PLC程序
附件：

FX3U_MODBUS_RTU_CRC.rar (159 K) 下載次數:6222
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+1(工控人人)

下載積分:+2(獨步天下)

下載積分:+1(aaa2073) 真誠感謝！

下載積分:+5(mk自動化) 感謝分享！

下載積分:+1(dgamen) 感謝分享！

下載積分:+1(wuhualin) 感謝分享！

下載積分:+1(jixiulei)

下載積分:+2(任志剛) 感謝分享！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4662 個
工控威望: 8062 點
下載積分: 17264 分
在線時間: 3238(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-27
查看夢雨天涯的主題 / 回貼

1樓發表于: 2019-04-17 14:07

只看該作者 | 小中大

有一點我想問一下，FX3U不是有CRC計算指令嗎？你程序里不就可以簡化好多CRC計算了

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 988 個
工控威望: 8890 點
下載積分: 14500 分
在線時間: 939(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-27
查看anlyl2014的主題 / 回貼

2樓發表于: 2019-04-17 17:58

只看該作者 | 小中大

是的，這個實例是從我用FX2N485BD做的程序修改的，如果用FX3U的CRC指令會更簡單些，后面CRC計算那段都可不用。
附件為用CRC指令做的實例。附件放到頂樓。

[ 此帖被anlyl2014在2019-05-08 13:08重新編輯 ]

本帖最近評分記錄：

下載積分:+1(剪云者) 真誠感謝！

下載積分:+1(小小密桃) 感謝分享！

下載積分:+1(劉建偉) 真誠感謝！

下載積分:+1(kouxiangtang) 真誠感謝！

下載積分:+1(姚偉峰) 熱心助人！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

wenliang

擡頭白雲悠悠，前竟一片黯愁……

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 720 個
工控威望: 915 點
下載積分: 43076 分
在線時間: 554(小時)
注冊時間: 2014-04-04
最后登錄: 2025-04-24
查看wenliang的主題 / 回貼

3樓發表于: 2019-04-17 20:03

只看該作者 | 小中大

學習了！

hxffxh

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 312 個
工控威望: 400 點
下載積分: 958 分
在線時間: 172(小時)
注冊時間: 2007-07-31
最后登錄: 2025-04-25
查看hxffxh的主題 / 回貼

4樓發表于: 2019-04-17 20:23

只看該作者 | 小中大

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11683 個
工控威望: 19076 點
下載積分: 13709 分
在線時間: 2747(小時)
注冊時間: 2013-01-31
最后登錄: 2025-04-26
查看往事如風的主題 / 回貼

5樓發表于: 2019-04-17 20:27

只看該作者 | 小中大

學習了

三人行者必有我師，擇其善者而從之

此號注銷2

此號注銷

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 432 個
工控威望: 690 點
下載積分: 583 分
在線時間: 541(小時)
注冊時間: 2018-05-30
最后登錄: 2025-04-14
查看此號注銷2的主題 / 回貼

6樓發表于: 2019-04-17 20:58

只看該作者 | 小中大

謝謝樓主分享

此號注銷

mkmk30

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 295 個
工控威望: 411 點
下載積分: 35963 分
在線時間: 165(小時)
注冊時間: 2010-08-04
最后登錄: 2025-03-14
查看mkmk30的主題 / 回貼

7樓發表于: 2019-04-17 21:06

只看該作者 | 小中大

臺達的東西，tmd垃圾得很

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 988 個
工控威望: 8890 點
下載積分: 14500 分
在線時間: 939(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-27
查看anlyl2014的主題 / 回貼

8樓發表于: 2019-04-17 21:29

只看該作者 | 小中大

引用
引用第7樓mkmk30于2019-04-17 21:06發表的 :
臺達的東西，tmd垃圾得很

此例為FX3U_485BD_RTU通訊例子，可以跟MODBUS的從站通訊，例如，溫控表，別的品牌變頻器等，只要符合MODBUS_RTU規范都可以。

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

彭萬生

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1888 個
工控威望: 2102 點
下載積分: 131756 分
在線時間: 1278(小時)
注冊時間: 2013-08-04
最后登錄: 2024-04-17
查看彭萬生的主題 / 回貼

9樓發表于: 2019-04-17 21:53

只看該作者 | 小中大

感謝樓主呀。辛苦了。好例子！

yangjiaquan

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 535 個
工控威望: 667 點
下載積分: 15913 分
在線時間: 1387(小時)
注冊時間: 2014-07-04
最后登錄: 2025-03-08
查看yangjiaquan的主題 / 回貼

10樓發表于: 2019-04-18 06:16

只看該作者 | 小中大

授教了，謝謝分享

yingongyjj

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 219 點
下載積分: 2180 分
在線時間: 79(小時)
注冊時間: 2013-06-19
最后登錄: 2025-04-27
查看yingongyjj的主題 / 回貼

11樓發表于: 2019-04-18 10:53

只看該作者 | 小中大

學習了
