工控人家園 三菱工控論壇 QD75MH2控制MR-J3-10B

sunxinbei

級別: 略有小成

精華主題: 0
發帖數量: 170 個
工控威望: 328 點
下載積分: 833 分
在線時間: 70(小時)
注冊時間: 2016-04-08
最后登錄: 2025-03-25
查看sunxinbei的主題 / 回貼

樓主發表于: 2019-04-14 10:53

只看樓主 | 小中大

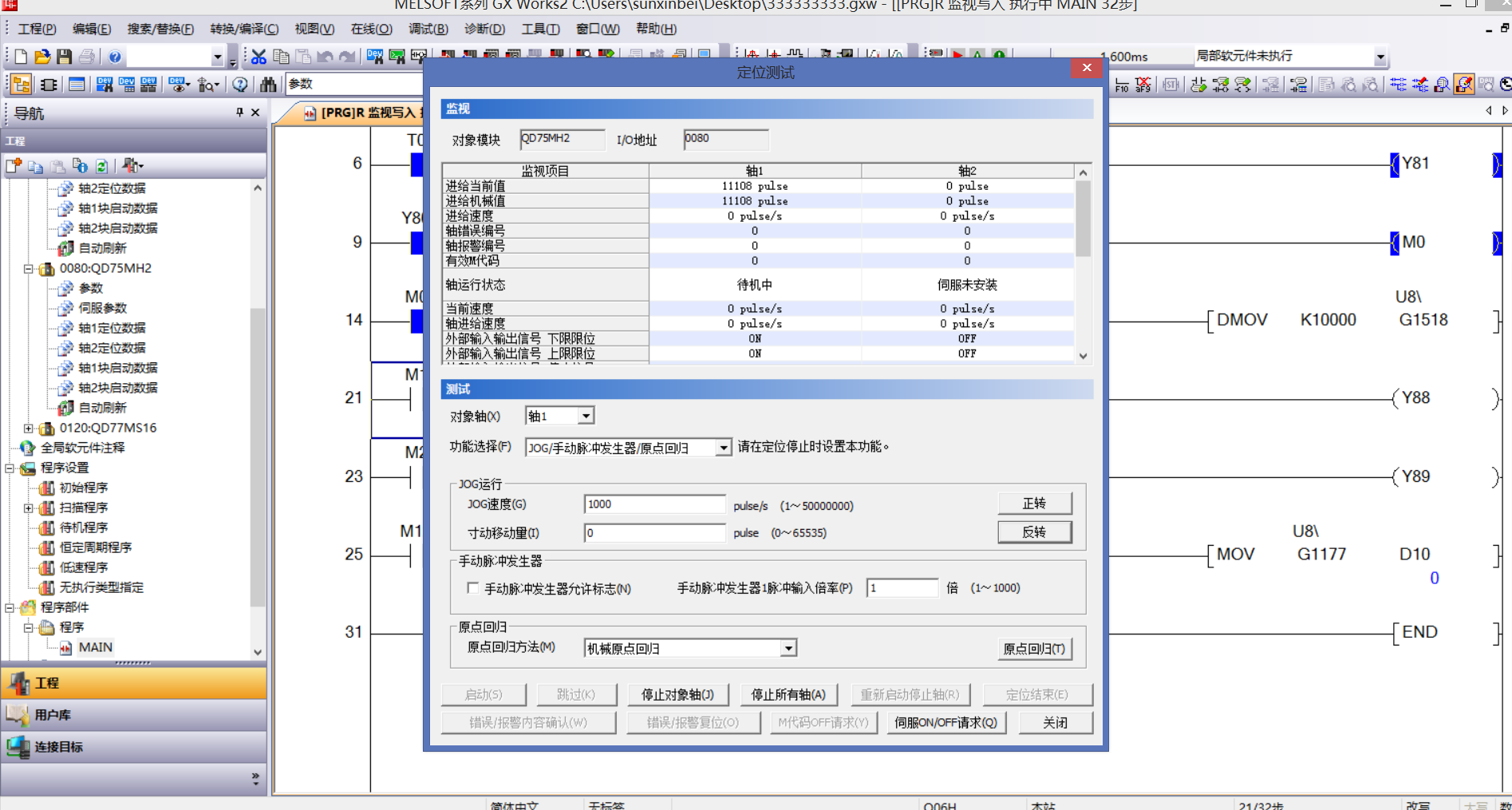

圖片：

為什么程序中JOG正和反方向接通后都不動？
用測試功能也不動！
模塊也沒報警，
驅動器也不報警，
驅動器顯示D01，

請大神指點一下，萬分感謝

附件：

新建 360壓縮 ZIP 文件.zip (178 K) 下載次數:89
網站提示: 請不要用迅雷下載附件，容易出錯

ganggangkou

級別: 探索解密

精華主題: 0
發帖數量: 51 個
工控威望: 174 點
下載積分: 12666 分
在線時間: 120(小時)
注冊時間: 2013-12-28
最后登錄: 2025-03-12
查看ganggangkou的主題 / 回貼

1樓發表于: 2019-04-14 11:35

只看該作者 | 小中大

1.檢查是否上使能（驅動器顯示d01說明已經上使能），
2.確認JOG速度有沒有寫進去（模塊也沒報警可能JOG沒有啟動），
3.監視軸1 進給當前值 (U8\G800 8001)有沒有變化

真誠感謝！
G800當前值有數字浮動，
這個8001不是M代碼嗎？和不動作沒關系吧？
應該是801吧？

daizhi

一師一地一時一法

級別: VIP會員

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

2樓發表于: 2019-04-14 22:17

只看該作者 | 小中大

程序沒見Y1,上圖點動前伺服ON要先確認

真誠感謝！
模塊起始地址是80所以Y80 Y81都啟動了，JOG運行時候模塊的AXI1也亮，電機就是不動

本帖最近評分記錄：

下載積分:+1(sunxinbei) 真誠感謝！模塊的起始地 ..

daizhi

一師一地一時一法

級別: VIP會員

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

3樓發表于: 2019-04-15 19:59

只看該作者 | 小中大

如果一切正常，也許只是脈沖太少了，上圖動20萬脈沖看看

真誠感謝！
問題解決了謝謝回答
