樓主發表于: 2018-11-28 11:03

只看樓主 | 小中大

圖片：

CPU：Q03UDE+QJ71C24N模塊
與一臺啟動打碼機進行無順序協議通訊。
打碼機在電腦端串口測試時輸入十六進制 "01 47 02 03 0D" 能夠自動打碼。

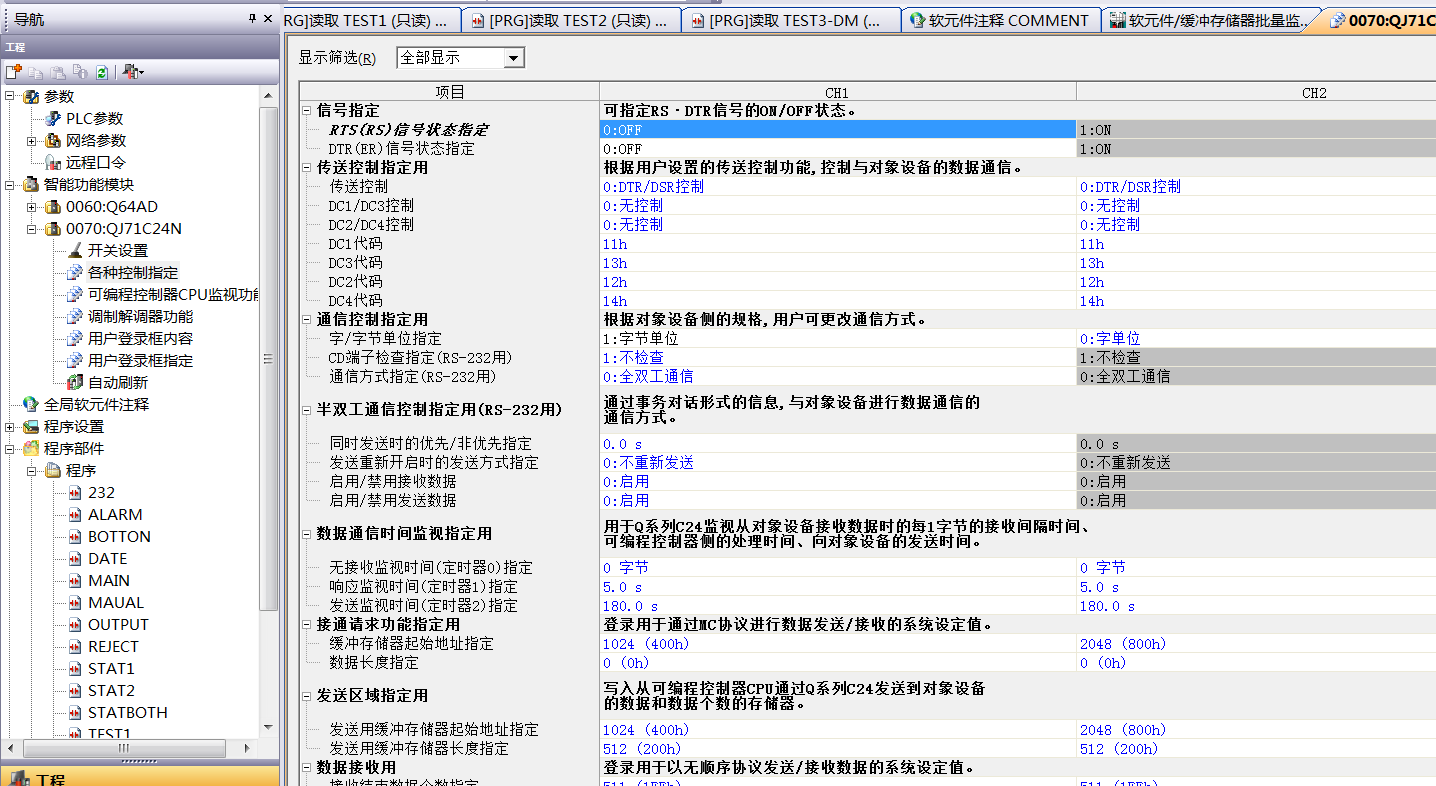

現用PLC控制，編寫程序和設置如下：

聞道樓

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 173 點
下載積分: 576 分
在線時間: 88(小時)
注冊時間: 2016-12-14
最后登錄: 2025-04-08
查看聞道樓的主題 / 回貼

1樓發表于: 2018-11-28 11:06

只看該作者 | 小中大

手動發送時反饋發送完成，但打碼機一直沒反應，是我程序?qū)懙挠袉栴}還是設置的問題？
求高手幫忙分析分析！
PLC端232端子的4-6/7-8也都短接了。

聞道樓

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 173 點
下載積分: 576 分
在線時間: 88(小時)
注冊時間: 2016-12-14
最后登錄: 2025-04-08
查看聞道樓的主題 / 回貼

2樓發表于: 2018-11-28 11:24

只看該作者 | 小中大

圖片：

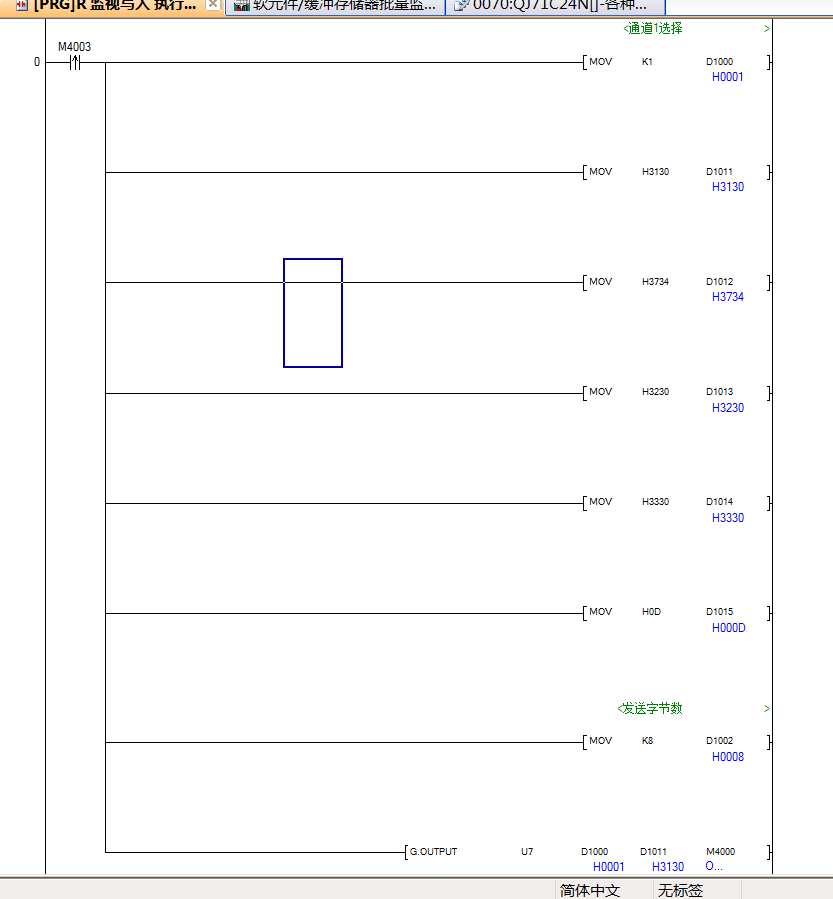

這是程序

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1460 個
工控威望: 4683 點
下載積分: 15037 分
在線時間: 431(小時)
注冊時間: 2015-05-19
最后登錄: 2025-03-23
查看焦劉吉的主題 / 回貼

3樓發表于: 2018-11-28 12:25

只看該作者 | 小中大

發送的是ASCII H3130 H3734 H3032 H3033 H0D或"01470203"再加上HOD發送的個數改為8個

Rules are always made by the strong, and history is always written by the winners.

聞道樓

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 173 點
下載積分: 576 分
在線時間: 88(小時)
注冊時間: 2016-12-14
最后登錄: 2025-04-08
查看聞道樓的主題 / 回貼

4樓發表于: 2018-11-28 16:49

只看該作者 | 小中大

圖片：

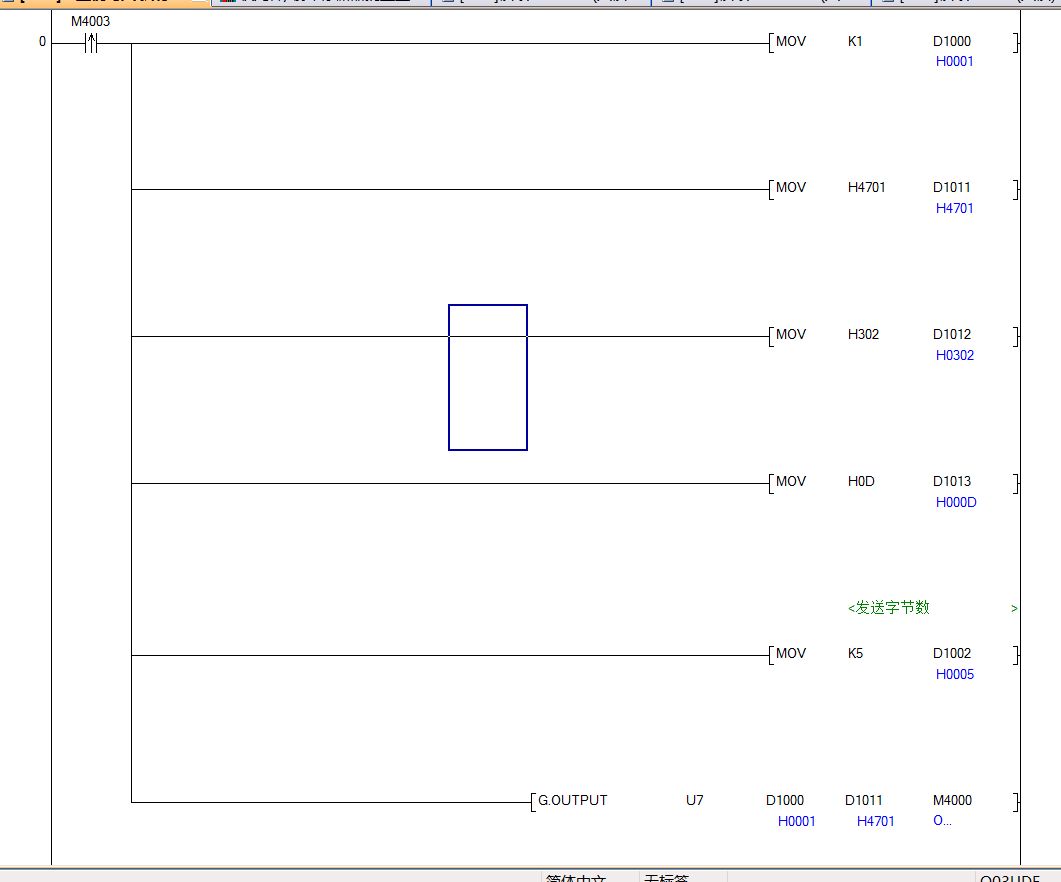

是這樣嗎？試了也沒反應！！

聞道樓

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 173 點
下載積分: 576 分
在線時間: 88(小時)
注冊時間: 2016-12-14
最后登錄: 2025-04-08
查看聞道樓的主題 / 回貼

5樓發表于: 2018-11-28 16:50

只看該作者 | 小中大

圖片：

這是西門子試驗成功的！

聞道樓

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 173 點
下載積分: 576 分
在線時間: 88(小時)
注冊時間: 2016-12-14
最后登錄: 2025-04-08
查看聞道樓的主題 / 回貼

6樓發表于: 2018-11-28 16:54

只看該作者 | 小中大

圖片：

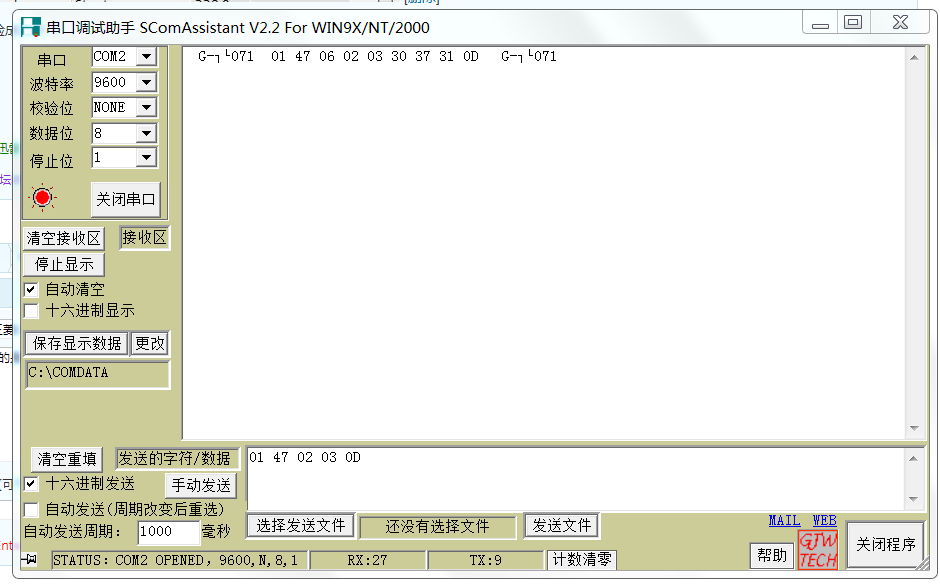

串口發送的是十六進制的 01 47 02 03 0D

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1460 個
工控威望: 4683 點
下載積分: 15037 分
在線時間: 431(小時)
注冊時間: 2015-05-19
最后登錄: 2025-03-23
查看焦劉吉的主題 / 回貼

7樓發表于: 2018-11-28 19:21

只看該作者 | 小中大

參數的結束碼改成OD試下

Rules are always made by the strong, and history is always written by the winners.

聞道樓

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 173 點
下載積分: 576 分
在線時間: 88(小時)
注冊時間: 2016-12-14
最后登錄: 2025-04-08
查看聞道樓的主題 / 回貼

8樓發表于: 2018-11-28 20:07

只看該作者 | 小中大

引用
引用第7樓焦劉吉于2018-11-28 19:21發表的 :
參數的結束碼改成OD試下

01 47 02 03 0D 對應的文本ASSIC碼是： “G”

我串口發送 “ G“ 也可以！

這個設備是個鐳馳氣動打碼機

聞道樓

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 173 點
下載積分: 576 分
在線時間: 88(小時)
注冊時間: 2016-12-14
最后登錄: 2025-04-08
查看聞道樓的主題 / 回貼

9樓發表于: 2018-11-28 20:22

只看該作者 | 小中大

引用
引用第8樓聞道樓于2018-11-28 20:07發表的 :

01 47 02 03 0D 對應的文本ASSIC碼是： “G”

我串口發送 “??G“????也可以！
.......

文本顯示的不完整…是類似亂碼的東西

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1460 個
工控威望: 4683 點
下載積分: 15037 分
在線時間: 431(小時)
注冊時間: 2015-05-19
最后登錄: 2025-03-23
查看焦劉吉的主題 / 回貼

10樓發表于: 2018-11-29 12:08

只看該作者 | 小中大

把模塊參數無協議設置的結束碼改為0D

Rules are always made by the strong, and history is always written by the winners.

rrjlove

與自己較勁，磨煉自己，成就自己。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 149 個
工控威望: 289 點
下載積分: 1791 分
在線時間: 61(小時)
注冊時間: 2015-10-13
最后登錄: 2025-02-08
查看rrjlove的主題 / 回貼

11樓發表于: 2018-11-29 12:18

只看該作者 | 小中大

沒玩過，過來學習來了
