12樓發表于: 2018-07-30 18:55

只看該作者 | 小中大

你已經用了3U 就用3U吧加通訊模塊模塊一樣的用，你把你在偉倫寫的人機導入一個平板，用平板能遠程控制，調機方便。

青空の夏

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 891 點
下載積分: 2994 分
在線時間: 130(小時)
注冊時間: 2018-03-26
最后登錄: 2025-04-25
查看青空の夏的主題 / 回貼

13樓發表于: 2018-07-31 08:18

只看該作者 | 小中大

個人不建議一屏多機，復雜又卡。用N;N網絡將5臺PLC全部串起來，可以每臺加通訊擴展模塊，用MODBUS通訊，或者直接用Q系列

lzmtxp99

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 493 個
工控威望: 710 點
下載積分: 1873 分
在線時間: 519(小時)
注冊時間: 2010-12-16
最后登錄: 2025-04-24
查看lzmtxp99的主題 / 回貼

14樓發表于: 2018-08-01 18:12

只看該作者 | 小中大

沒有伺服電機或者步進電機，可以用485做N:N的通信做，有的話建議還是走以太網把，因為三菱的3U只有10個地址可以交換數據，千萬不要用變址去做PLC之間的數據交換，那樣你會死的很慘的，原因前面的兄弟都指出來了，

dushengkun

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 63 個
工控威望: 125 點
下載積分: 1035 分
在線時間: 13(小時)
注冊時間: 2018-01-19
最后登錄: 2022-10-04
查看dushengkun的主題 / 回貼

15樓發表于: 2018-08-01 22:47

只看該作者 | 小中大

頂一下，期待樓主發表最新情況！

libenlong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 192 個
工控威望: 308 點
下載積分: 5042 分
在線時間: 54(小時)
注冊時間: 2018-08-03
最后登錄: 2021-05-04
查看libenlong的主題 / 回貼

16樓發表于: 2018-08-05 12:08

只看該作者 | 小中大

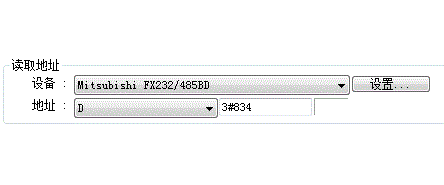

圖片：

每個PLC加一個FX3U-485-BD通訊模塊，接線方法如圖所示，5個PLC的RDA/RDB/SDA/SDB都接一起，在屏上用5個站號，在屏上顯示或設置需要寄存器地址

libenlong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 192 個
工控威望: 308 點
下載積分: 5042 分
在線時間: 54(小時)
注冊時間: 2018-08-03
最后登錄: 2021-05-04
查看libenlong的主題 / 回貼

17樓發表于: 2018-08-05 12:46

只看該作者 | 小中大

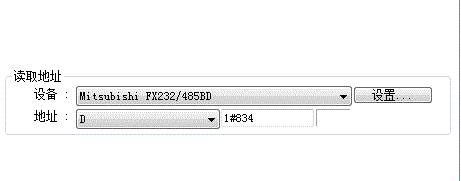

圖片：

剛才沒上圖，每個PLC加一個FX3U-485-BD通訊模塊，接線方法如圖所示，5個PLC的RDA/RDB/SDA/SDB都接一起，在屏上用5個站號，在屏上顯示或設置需要寄存器地址

«
