樓主  發表于: 2016-10-26 17:28
圖片：

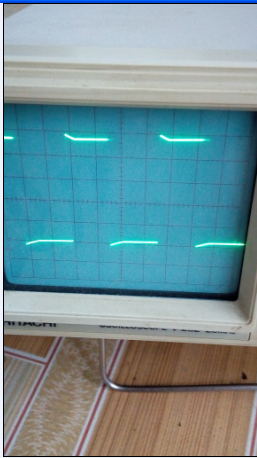

英威騰的板子，我安裝后，驅動波形是這樣的，我原來測量的都是矩形波，不知道為什么這個波形是這樣的，希望各位老師給看一看
李磊88
我學習，我快樂
級別: 略有小成
精華主題: 0
發帖數量: 314 個
工控威望: 480 點
下載積分: 3846 分
在線時間: 360(小時)
注冊時間: 2008-12-11
最后登錄: 2025-03-13
查看李磊88的 主題 / 回貼
1樓  發表于: 2016-10-26 17:31
這是5HZ的驅動波形
lvpretend
級別: 論壇先鋒
精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的 主題 / 回貼
2樓  發表于: 2016-10-27 11:38
波形正常，上升沿陡峭，傳輸線有電感，就會出現這樣的尖峰。
你再測試下示波器校準，看下補償是否恰當。
李磊88
我學習，我快樂
級別: 略有小成
精華主題: 0
發帖數量: 314 個
工控威望: 480 點
下載積分: 3846 分
在線時間: 360(小時)
注冊時間: 2008-12-11
最后登錄: 2025-03-13
查看李磊88的 主題 / 回貼
3樓  發表于: 2016-10-27 21:31
其他的幾路波形都是一樣的，是不是這樣就是正常
李磊88
我學習，我快樂
級別: 略有小成
精華主題: 0
發帖數量: 314 個
工控威望: 480 點
下載積分: 3846 分
在線時間: 360(小時)
注冊時間: 2008-12-11
最后登錄: 2025-03-13
查看李磊88的 主題 / 回貼
4樓  發表于: 2016-10-27 21:33
我測量了一下別的變頻器，都是矩形波，很標準的，
