樓主發表于: 2016-09-26 15:55

只看樓主 | 小中大

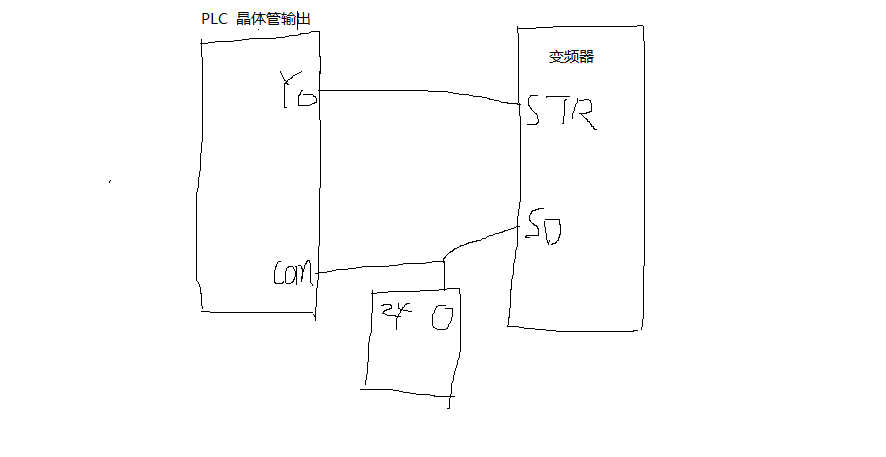

圖片：

如圖所能不經過繼電器短接STR跟SD ，通過使變頻器與開關電源共地能實現正轉控制碼？？求教

pybsgaip

級別: 工控俠客

精華主題: 0
發帖數量: 177 個
工控威望: 2153 點
下載積分: 15665 分
在線時間: 831(小時)
注冊時間: 2015-10-10
最后登錄: 2023-08-11
查看pybsgaip的主題 / 回貼

1樓發表于: 2016-09-26 16:04

只看該作者 | 小中大

直接SD 跟COM 相連就可以了！！ Y0跟 STF/STR 連接就可以了

感謝！

200518

級別: 略有小成

精華主題: 0
發帖數量: 133 個
工控威望: 262 點
下載積分: 12923 分
在線時間: 421(小時)
注冊時間: 2012-06-05
最后登錄: 2024-05-06
查看200518的主題 / 回貼

2樓發表于: 2016-09-26 16:06

只看該作者 | 小中大

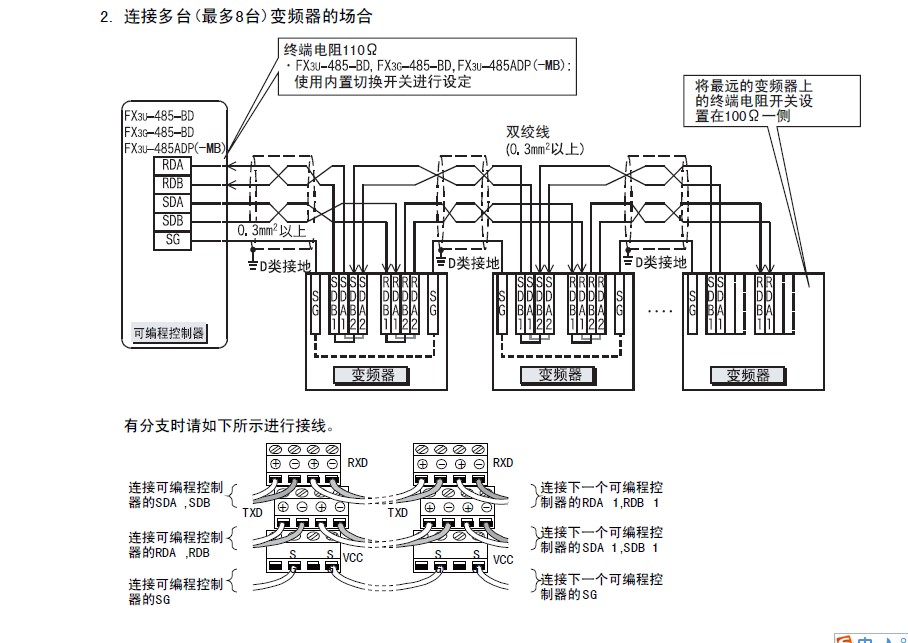

圖片：

如圖便可以！

我說的是IO口控制，不過還是很感謝

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

3樓發表于: 2016-09-26 19:13

只看該作者 | 小中大

樓主這手繪蠻溜的嘛

香水001

級別: 探索解密

精華主題: 0
發帖數量: 18 個
工控威望: 103 點
下載積分: 1001 分
在線時間: 6(小時)
注冊時間: 2016-09-16
最后登錄: 2020-02-14
查看香水001的主題 / 回貼

4樓發表于: 2016-09-27 11:39

只看該作者 | 小中大

應該可以吧，但這樣不規范吧
