樓主發表于: 2008-06-10 15:09

只看樓主 | 小中大

@LD 0.00
ANDNOT W0.00
@LD 0.00
NOT(520)
AND W0.00
ORLD
OUT W0.00
LD W0.00
TIM 0000 #100
LD T0000
OR 200.00
ANDNOT T0001
OUT 200.00
LDNOT W0.00
AND 200.00
TIM 0001 #100

以上！

dugjj

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 237 個
工控威望: 537 點
下載積分: 3209 分
在線時間: 305(小時)
注冊時間: 2008-03-20
最后登錄: 2025-04-12
查看dugjj的主題 / 回貼

1樓發表于: 2008-06-11 13:38

只看該作者 | 小中大

打開cx-p6.0以上的版本，新建cj或者cp plc的工程，alt+m編輯助記符，把你那段指令復制再粘貼上去，用F7編譯指令，alt+d查看梯形圖就看到了

dugjj

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 237 個
工控威望: 537 點
下載積分: 3209 分
在線時間: 305(小時)
注冊時間: 2008-03-20
最后登錄: 2025-04-12
查看dugjj的主題 / 回貼

2樓發表于: 2008-06-11 13:40

只看該作者 | 小中大

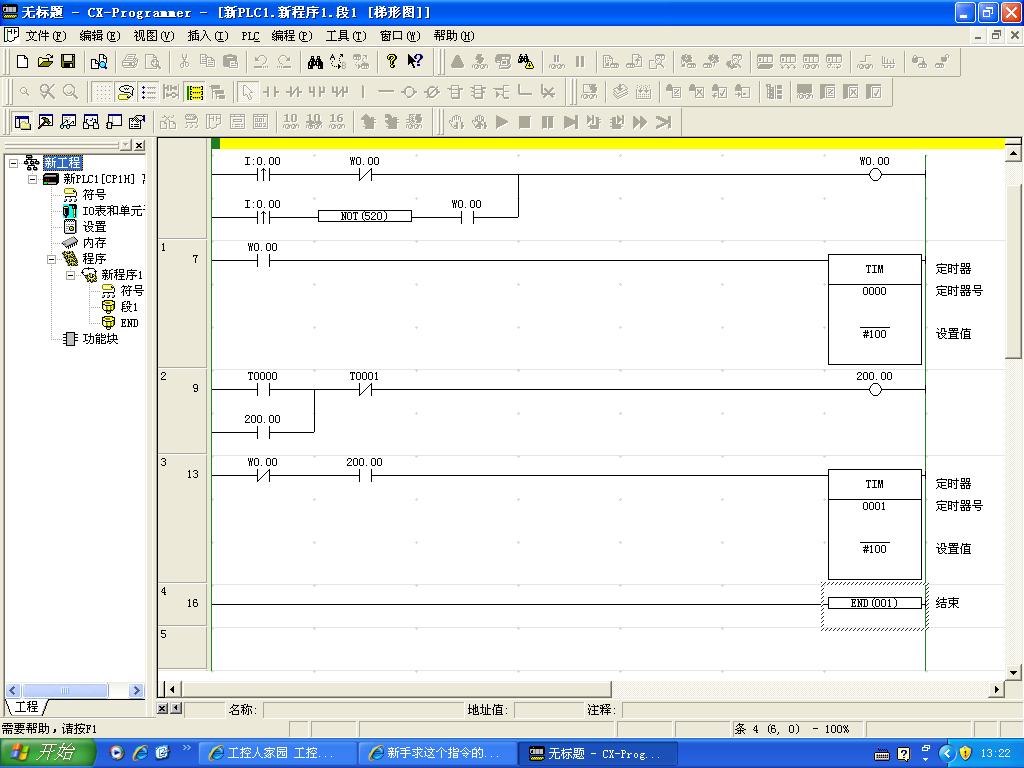

圖片：

相關梯形圖圖片

heweli888

生活真他媽沒意思，因為我活膩了

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 517 個
工控威望: 676 點
下載積分: 2387 分
在線時間: 195(小時)
注冊時間: 2007-07-07
最后登錄: 2024-11-14
查看heweli888的主題 / 回貼

3樓發表于: 2009-08-15 20:33

只看該作者 | 小中大

W0.00是做什么用處的可否告知一下啊

生活真他媽沒意思，因為我生活膩了

gaojie8214

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gaojie8214的主題 / 回貼

4樓發表于: 2010-01-25 19:11

只看該作者 | 小中大

一樓的方法真棒，又學習了，謝謝能否發點歐姆龍的學習資料，本人菜鳥 [email protected]
