為了保護PLC輸出繼電器觸點，是用RC吸收好呢，還是加消反二極管，并給出二極管型號，R,C值。負載為DC24V/40W液壓閥電磁鐵。外加繼電器放大方法免談

pc5036

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 258 個
工控威望: 521 點
下載積分: 10572 分
在線時間: 272(小時)
注冊時間: 2008-11-01
最后登錄: 2024-07-10
查看pc5036的主題 / 回貼

1樓發表于: 2014-10-13 20:47

只看該作者 | 小中大

RC用在交流上，二極管用在直流，二極管一般選擇電流值是你的線圈電流的兩倍

殤心的感覺

記性不好了，怎么學嘛！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 133 個
工控威望: 903 點
下載積分: 739 分
在線時間: 214(小時)
注冊時間: 2012-02-10
最后登錄: 2022-06-16
查看殤心的感覺的主題 / 回貼

2樓發表于: 2014-10-14 16:03

只看該作者 | 小中大

引用
引用第1樓pc5036于2014-10-13 20:47發表的 :
RC用在交流上，二極管用在直流，二極管一般選擇電流值是你的線圈電流的兩倍

尋師傅多名

奇通科技

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 156 點
下載積分: 2761 分
在線時間: 59(小時)
注冊時間: 2011-02-21
最后登錄: 2022-12-16
查看奇通科技的主題 / 回貼

3樓發表于: 2014-10-20 01:41

只看該作者 | 小中大

加可控硅輸出可以嗎?40w相對PLC觸點好像有點大

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1930 個
工控威望: 2083 點
下載積分: 11121 分
在線時間: 834(小時)
注冊時間: 2007-08-28
最后登錄: 2025-04-29
查看yerong的主題 / 回貼

4樓發表于: 2014-10-20 08:22

只看該作者 | 小中大

標準plc 2A 輸出直接驅動 40VA 電磁閥什么保護也解決不了問題
DC24V 電磁閥就別用了
本整型 AC220 電磁閥加 RC 或許能頂幾下

建議去專門定制輸出觸點 8 A 以上的plc

nimuling1

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 125 點
下載積分: 3889 分
在線時間: 51(小時)
注冊時間: 2014-07-21
最后登錄: 2025-03-06
查看nimuling1的主題 / 回貼

5樓發表于: 2014-10-20 11:12

只看該作者 | 小中大

如果負載電流大，通過小型電驛觸點來推動液壓閥

fubin739

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 443 個
工控威望: 790 點
下載積分: 3050 分
在線時間: 453(小時)
注冊時間: 2006-11-06
最后登錄: 2025-04-26
查看fubin739的主題 / 回貼

6樓發表于: 2014-10-21 19:05

只看該作者 | 小中大

RC應該有效果，也許可以考慮下壓敏電阻。
同時你輸出點多的話，多并幾個輸出點共用，頂?shù)臅r(shí)間可以長一點

幸運之神

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 244 個
工控威望: 1227 點
下載積分: 15437 分
在線時間: 299(小時)
注冊時間: 2014-05-04
最后登錄: 2025-04-19
查看幸運之神的主題 / 回貼

7樓發表于: 2014-10-21 21:28

只看該作者 | 小中大

別固執,最好加輔助繼電器

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1930 個
工控威望: 2083 點
下載積分: 11121 分
在線時間: 834(小時)
注冊時間: 2007-08-28
最后登錄: 2025-04-29
查看yerong的主題 / 回貼

8樓發表于: 2014-10-22 10:17

只看該作者 | 小中大

同時你輸出點多的話，多并幾個輸出點共用
覺得不可取輸出點動作不一致，一個觸點粘牢就 over 了不要同時接線一用幾備
不知道該算什么招：輸出點帶電磁閥的直接用 plc 擴展輸出模塊壞了換擴展模塊

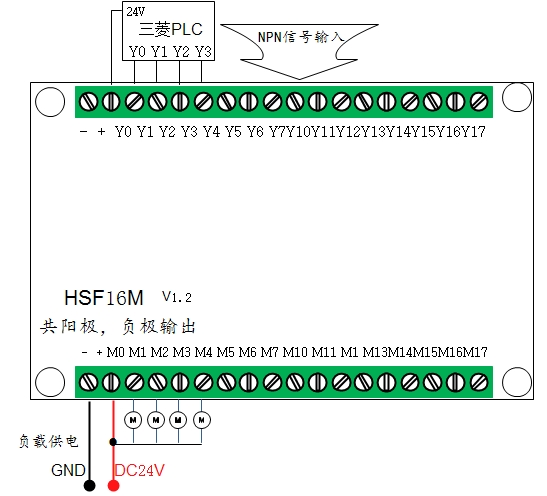

不管從安全角度考慮還是穩定性經濟性考慮外加繼電器放大都是必要的

繼電器花不了幾個錢總不能把一個設備做死
