12樓發表于: 2014-10-03 11:11

只看該作者 | 小中大

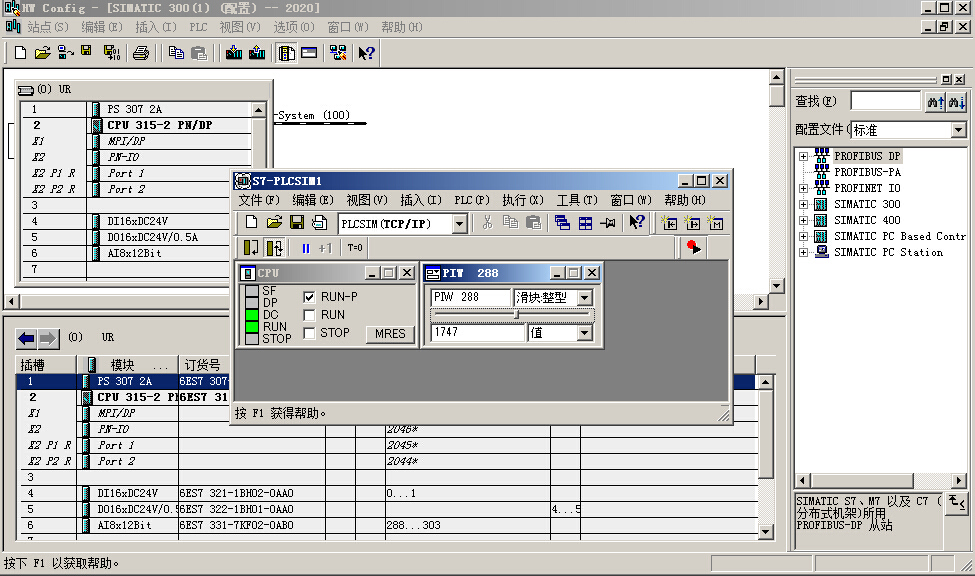

想問下，s7-300 5.4仿真器如何仿真模擬量。

天使之心

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 189 個
工控威望: 322 點
下載積分: 4219 分
在線時間: 141(小時)
注冊時間: 2009-02-08
最后登錄: 2025-04-23
查看天使之心的主題 / 回貼

13樓發表于: 2014-10-03 19:24

只看該作者 | 小中大

引用
引用第12樓gd非非于2014-10-03 11:11發表的 :
想問下，s7-300 5.4仿真器如何仿真模擬量。

gd非非

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 164 點
下載積分: 3814 分
在線時間: 35(小時)
注冊時間: 2012-11-07
最后登錄: 2024-12-11
查看gd非非的主題 / 回貼

14樓發表于: 2014-10-04 17:39

只看該作者 | 小中大

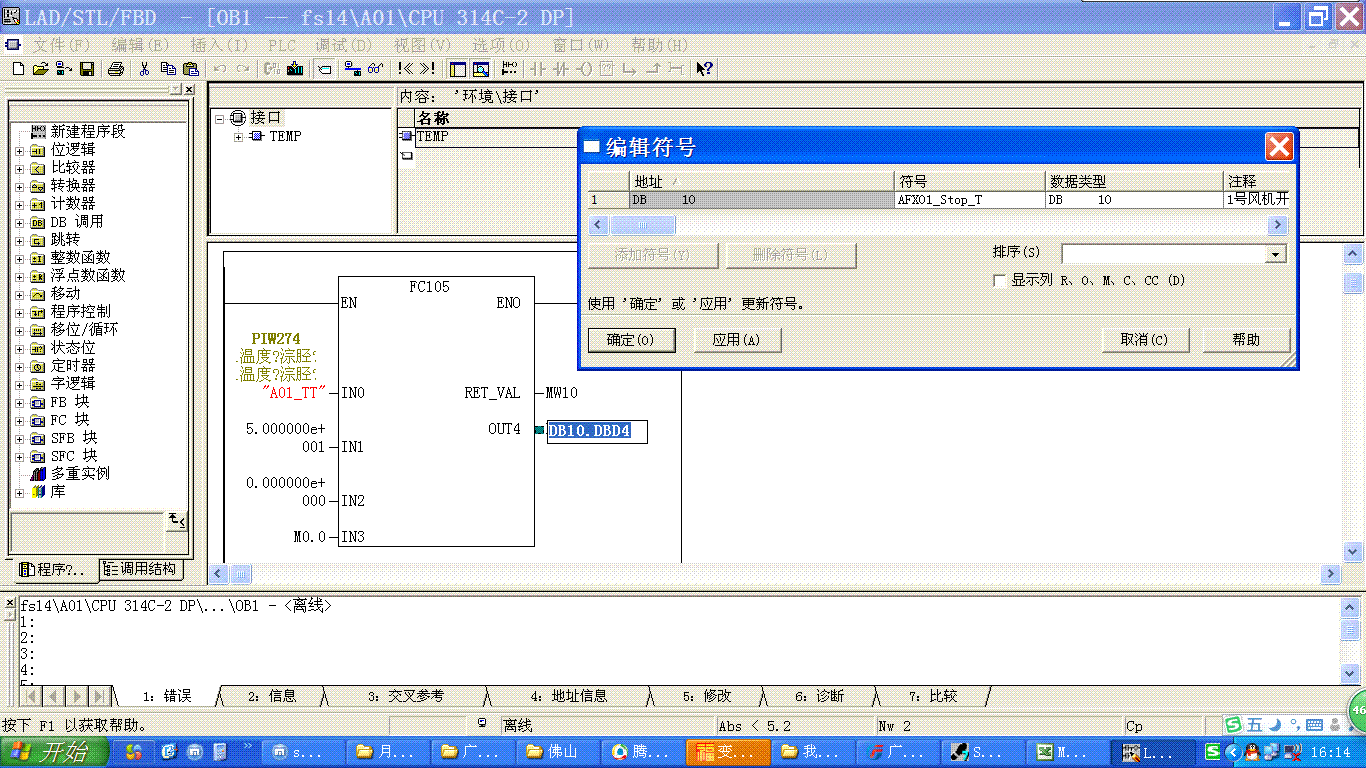

描述：剛學會
圖片：

哦，我明白呢，多謝天使之心�。�！

gd非非

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 164 點
下載積分: 3814 分
在線時間: 35(小時)
注冊時間: 2012-11-07
最后登錄: 2024-12-11
查看gd非非的主題 / 回貼

15樓發表于: 2014-10-04 17:51

只看該作者 | 小中大

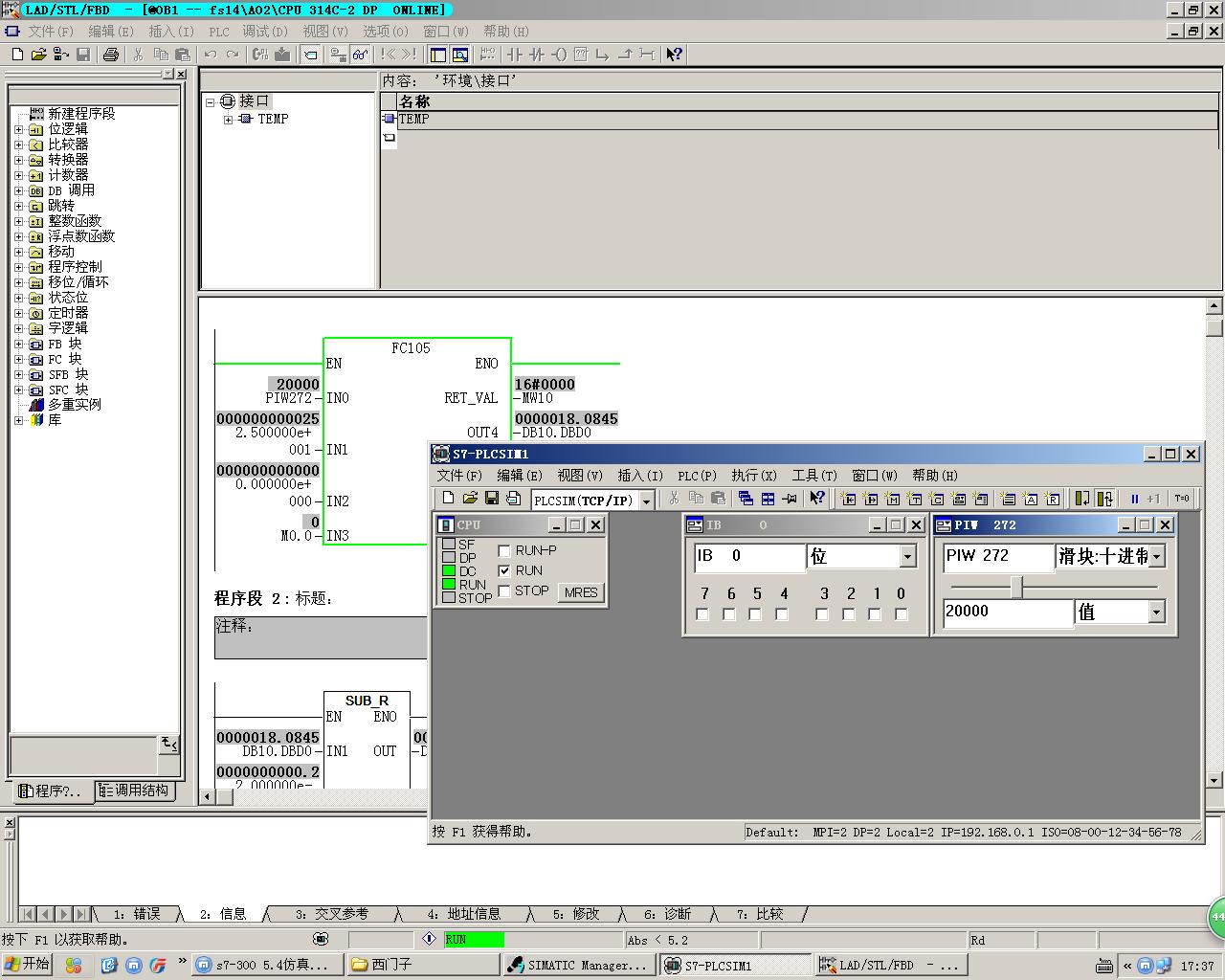

問一下高手，PIW272同DB10.DBD0是什么關系，PIW272仿真輸入20000，DB10.DBD0輸出18，為什么，麻煩高手教我一下

天使之心

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 189 個
工控威望: 322 點
下載積分: 4219 分
在線時間: 141(小時)
注冊時間: 2009-02-08
最后登錄: 2025-04-23
查看天使之心的主題 / 回貼

16樓發表于: 2014-10-05 02:42

只看該作者 | 小中大

引用
引用第15樓gd非非于2014-10-04 17:51發表的 :
問一下高手，PIW272同DB10.DBD0是什么關系，PIW272仿真輸入20000，DB10.DBD0輸出18，為什么，麻煩高手教我一下

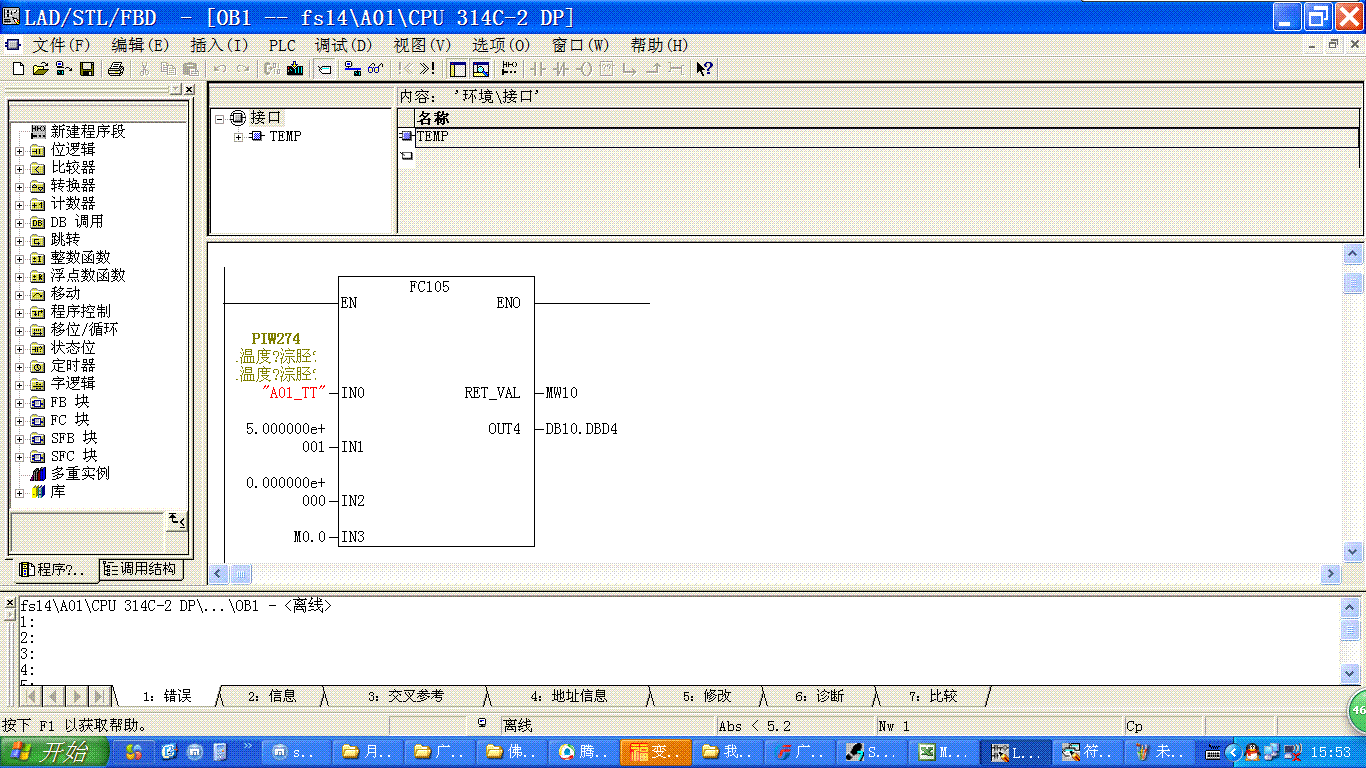

從你14樓的程序來看，程序是調用了FC105塊，是轉換、計算線性模擬量的程序塊。
模擬量輸入地址PIW272輸入的是整數，其中最大的有效值是27648，也就是說27648對應你程序中的上限25.0，通過FC105塊的轉換、計算，變成實際的模擬量數據，然后放在DB10.DBD0中。當PIW272中輸入的數據是20000時，對應的模擬量數據就是18.0。
還有不明白的，你把鼠標點在FC105上，然后按下鍵盤的F1鍵，調出幫助看就可以了。
