11樓的朋友，那按你說的是不是應該為K40？我把我今天做測試的接線及程序發布出來，供大家探討

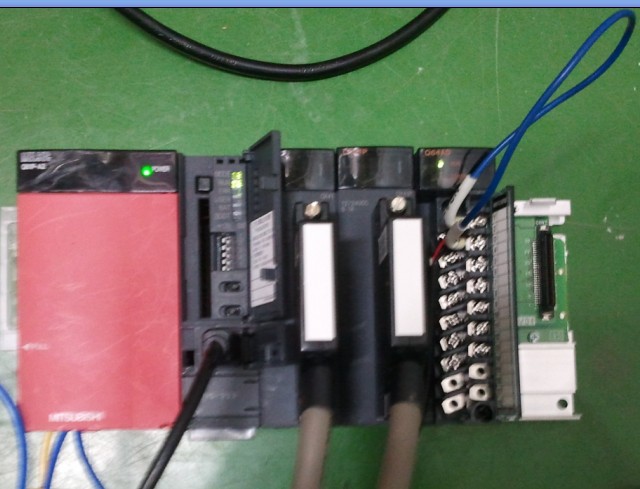

Q64AD模擬量模塊接線圖

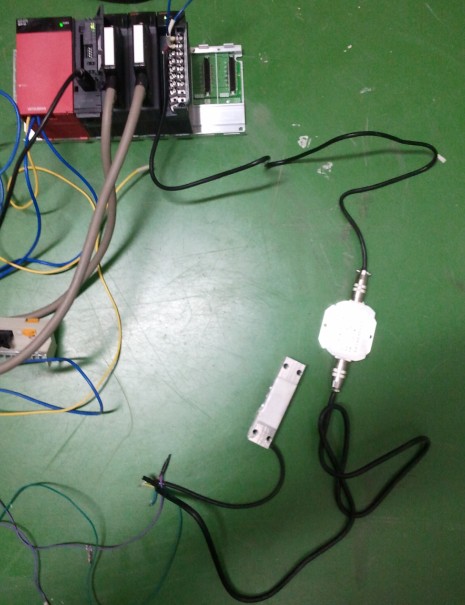

上圖中白色長條是“稱重模塊”，它只能輸出非標準電信號，所以后面接了個“稱重放大器”，它能將電信號轉換為標準4~20ma的電信號，“稱重放大器”輸出兩根線，輸出的+接Q64AD中V+（V+與I+短接：原因可參考Q64AD模塊手冊，有需要可以找我），輸出—接V-端

模擬量模塊接線圖

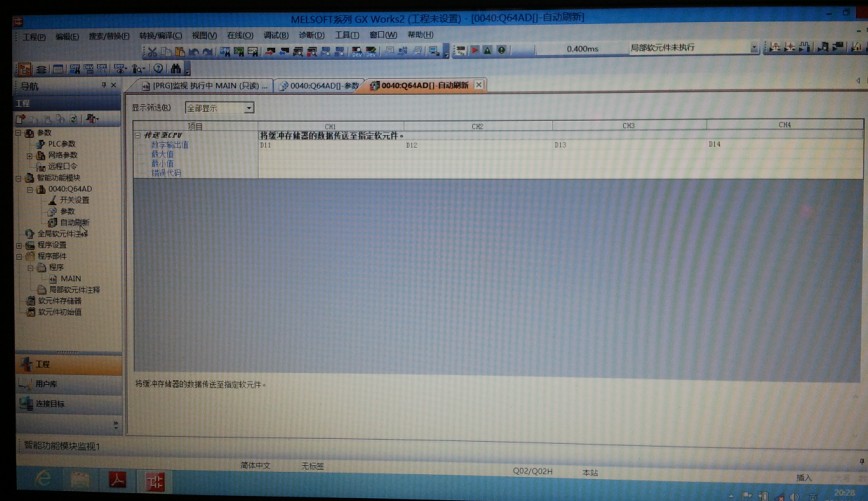

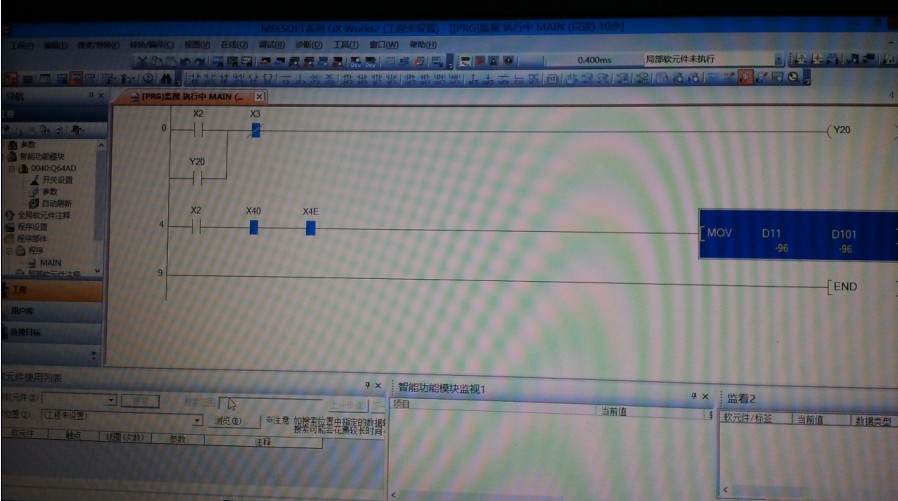

我在GX Works中編寫的程序和智能模塊單元中對CH1~CH4的設置。問題：1.我通道設定的寄存器D11~D14，方式對嗎？這個是固定的還是我可以任意設置？2.在GX Works軟件中如何查看D11內的數據？（在歐姆龍中有該功能，要是在D11內有數據，可以查看）3.在PLC程序中我沒有計算公式，那么輸出的D11中怎么會有計算好的結果？也就是說，我必須要在程序中編寫公式才行？4.我稱重傳感器沒有接線時，怎么會有-96這個數據呢？這讓我很困惑，求大家指點~

1  通道設定的寄存器可以任意設置  2如圖


3根據斜率公式  比如 量程是0-10KG 普通分辨率模擬量對應0-4000 假如讀出的數值是1000 實際質量就是 根據斜率公式 10:4000=？KG:1000 也就是2。5公斤 寫幾步運算程序 4沒接線時就是 -96表示沒有數值 最低限

感謝17樓的朋友，這個運算程序怎么寫？我這個承重傳感器量程是0~10Kg的，-96表示最低限？那按道理，我正常顯示應該為0啊，我是不是需要校正？

斜率公式

10/4000=實際值（D200)/讀出值（D11） 那么 實際值（D200)=（10*讀出值（D11））/4000  那么實際值=讀出值/400

19樓的朋友，你太強

編寫程序之后，D11中的數據無變化，不知道是程序問題還是我4-20ma信號輸入有問題?我想問問各位，如果我稱重模塊正常，接線正確，那么我給傳感器不同重量時，D11中數據有變化，同時我Q64AD模塊run指示燈不停在閃爍？如果我模塊run指示燈是常亮，那么是不是我電流信號就沒有變化，或者是根本就沒有輸入信號？？求指點，最近一直做這個，再有高手給指點下，估計就能做出來了，非常感謝各位

我今天重新找了個變送器，接線調試，發現在D11通道中數字在變化，這說明AD模塊正常。在GX Works中不需要編寫特殊指令，但需要編寫相應程序。
