大家好！我外接一個稱重傳感器，它能輸出4~20ma電流信號，用這個與Q64AD模塊進行連接，但是在GX Works中如何編寫相應程序呢，如果我再外接觸摸屏，如何讀出我的重量？
這是我最近在研究的一個小課題，請大家不吝賜教啊！

jokelionqi

知音少，弦斷有誰聽

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 126 個
工控威望: 257 點
下載積分: 1640 分
在線時間: 102(小時)
注冊時間: 2012-08-29
最后登錄: 2025-03-28
查看jokelionqi的主題 / 回貼

1樓發表于: 2014-01-14 13:15

全看 | 小中大

圖片：

分配給通道CH字軟元件調用通道對應的值根據斜率公式處理這個讀出的數值（舉個例子，軟院件根據自己情況分配）

[ 此帖被jokelionqi在2014-01-14 13:22重新編輯 ]

www.mitsubishi-qd.com

jokelionqi

知音少，弦斷有誰聽

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 126 個
工控威望: 257 點
下載積分: 1640 分
在線時間: 102(小時)
注冊時間: 2012-08-29
最后登錄: 2025-03-28
查看jokelionqi的主題 / 回貼

2樓發表于: 2014-01-15 09:06

全看 | 小中大

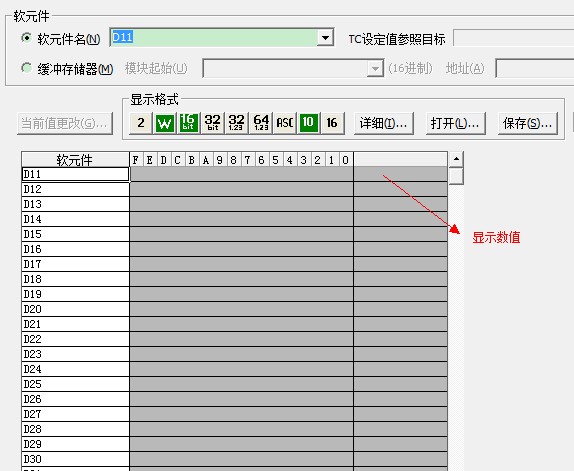

1 通道設定的寄存器可以任意設置 2如圖

3根據斜率公式比如量程是0-10KG 普通分辨率模擬量對應0-4000 假如讀出的數值是1000 實際質量就是根據斜率公式 10:4000=？KG:1000 也就是2。5公斤寫幾步運算程序 4沒接線時就是 -96表示沒有數值最低限
