這是個電源供應初級器變壓器控制的可控硅觸發電路；IC字已被磨掉；拜請熟悉IC運用的大師分析指點一下；這是塊什么型號的IC。PCB板是經過白；黑；藍；橙四針插頭和可控硅板連接。如圖所示！

電路圖還沒畫全，也分析不出什么問題。
集成塊直接控制可控硅的電路一般不多，我還真沒看到過。
這個圖畫錯了，圖中可控硅應該是雙向可控硅，在第二陽極上的電阻470K，可能有問題，這個可控硅我網上查了一下，觸發電流至少要50MA，如果串了個電阻，那么，在470K上的電壓至少是：U= I R = 50MA * 470K = 0.05 * 470000 = 23500V， 所以，是不是這個電阻壞了？無法觸發這個雙向二極管？如果是470歐姆，那么也要23.5V，這還差不多。所以我認為，這個電阻肯定有問題。
還有，如果只是觸發一個可控硅BTA41600的話，完全可以自已做個簡單的觸發電路代替。用雙基極二極管做。

觸發端是IC的第四腳--0.1歐；   470K是可控硅輸出端的回授  可控硅輸出端接的是變壓器初級的一端（就是和這個470K并聯在一塊的）。初級的另一端直接接220V的另一相

這是個過零檢測觸發電路；和普通的雙向二極管觸發方式不是一個原理。這個IC有點象KC08；但原理圖又不一樣。所以請高手指點！！！

這電路圖可能沒測繪正確，錯誤較多，無法分析。
如從圖看，AC220V 經 22uf/25V 與 18K 串聯后 直接成回路，肯定出問題。

看不懂，兄弟能詳細

經過4樓高手指點；我再核實一下電路板；發現的確畫錯了一根線；現在已經更正過來了----望高手繼續指正！！！

表示看不懂

既然是調壓電路，最好把調壓元件也一起畫出來。
另外，IC 的工作電源也沒有，一般IC的工作電源都有一個電解電容濾波，看圖紙，只有2、3腳和11、13腳各有一個電容，按電容極性，2 腳和 11 腳應該是正極，但 2 腳直接接到交流電源一端，所以肯定不是正極； 11腳跟9腳相連， 外部也沒有線，所以也不可能是正極。因此，此 IC 如何工作？
還有，圖中沒看到可調電阻，要觸發可控硅導通，肯定要有一個可調電阻和一個電容組成充放電形成鋸齒波，再由IC放大驅動可控硅，圖中沒有可調電阻。
難道是由4N33 的輸入端控制？
網上搜了一下，還真沒看到過有這種IC控制的觸發電路。

大俠你看看這個-----類似；但不是。它是靠兩片4N33來控制可控硅的導通角----就是不知是什么型號。郁悶中---

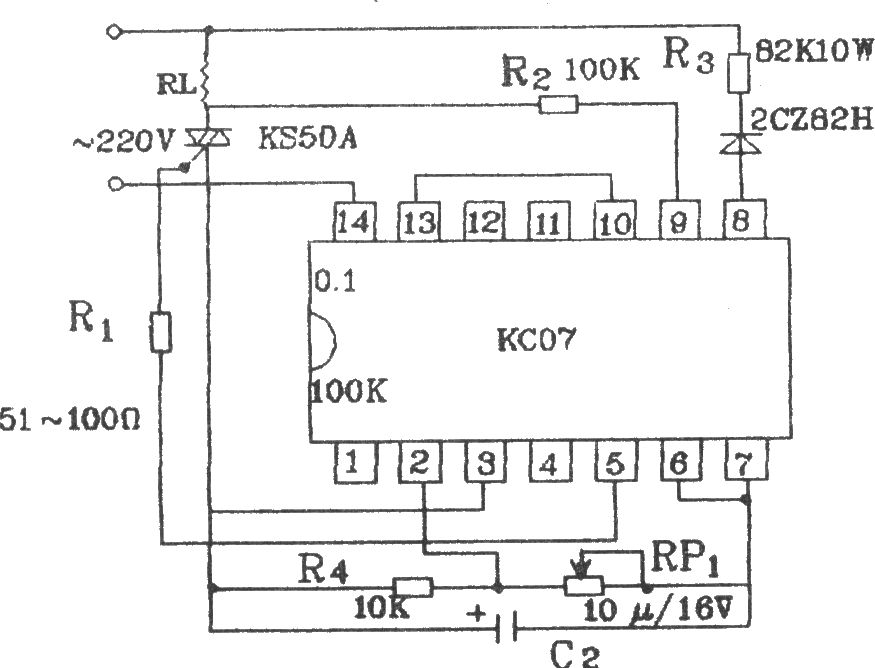

KC系列的 KC04、05、06、07、08、09、785 電路圖都和 1 樓所示電路圖沒有一點相類似的，所以肯定不是KC系列。
其實像這種把 IC 上面磨掉的廠家，最無職業道德，他們主要是為了把售后服務強制性的捆綁了。
如果換是我，直接改掉。
淘寶網上隨便找一個可控硅觸發模塊，直接替換掉，非常簡單。

lm324或339
