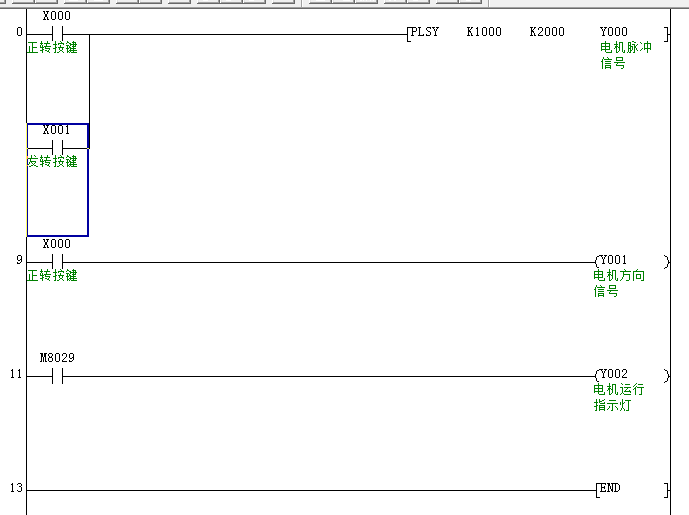

描述：程序
圖片：

PLC：FX2N-20MT
步進驅動器：2M860H
步進電機：二相86
設置：1000細分
問題表現：PLC能按預定走完程序，但步進驅動器始終無反應（指示燈不閃），手動給出脈沖步進驅動器能動作。東西都是按說明連接好的，給人的感覺就是脈沖不知為何打不到驅動器那一塊。
是程序問題，還是輸出端有正負設定，或者說就是脈沖設定有錯？

sicsuilyijun

工控路上學習中

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 163 個
工控威望: 355 點
下載積分: 768 分
在線時間: 373(小時)
注冊時間: 2009-05-17
最后登錄: 2024-11-18
查看sicsuilyijun的主題 / 回貼

1樓發表于: 2013-03-13 20:45

只看該作者 | 小中大

你只給個程序，不知你的接線是否正確。PLC的COM0接負，電源（如是24V需串限流電阻）正端接驅動器PUL+,PUL-接Y0，方向信號(DIR)相同接Y1.還有M8029是Y0脈沖完成標志信號，你用作電機指示信號不知何意。建議用帶加減速時間的PLSR指令。希望對你有幫助。
