樓主發表于: 2011-10-09 15:35

只看樓主 | 小中大

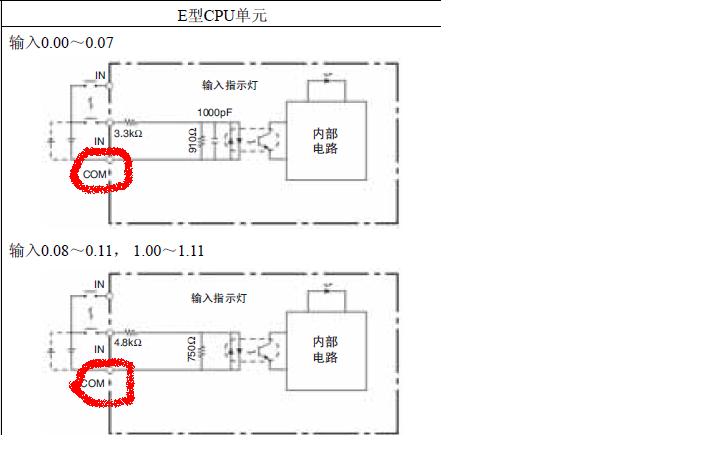

CP1E-E20DR-A的輸入COM按說明書上介紹應該是0V，但我在公司看到上面卻接的是＋24V，也能正常工作。我想請問一下各位究竟是0V還是＋24V？謝謝大家！

358273433

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 608 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1031(小時)
注冊時間: 2010-04-16
最后登錄: 2025-04-30
查看358273433的主題 / 回貼

1樓發表于: 2011-10-09 15:41

只看該作者 | 小中大

它的輸入是外部提供電源，COM是0V還是＋24V要看輸入是NPN還是PNP，NPN輸入COM就接＋24V，PNP輸入COM就接0V，對嗎？

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8291 個
工控威望: 10425 點
下載積分: 21207 分
在線時間: 3086(小時)
注冊時間: 2007-03-01
最后登錄: 2025-05-05
查看guochunyi的主題 / 回貼

2樓發表于: 2011-10-09 19:12

只看該作者 | 小中大

是的,要看是輸入正信號還是負信號.OMRON的一般都支持的,你的接線圖也標注了,COM端既能接負極,也能接正極的.

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

358273433

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 608 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1031(小時)
注冊時間: 2010-04-16
最后登錄: 2025-04-30
查看358273433的主題 / 回貼

3樓發表于: 2011-10-09 20:28

只看該作者 | 小中大

謝謝！

yuaiwu

wemhoener

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 475 個
工控威望: 10133 點
下載積分: 11464 分
在線時間: 421(小時)
注冊時間: 2007-11-10
最后登錄: 2025-05-04
查看yuaiwu的主題 / 回貼

4樓發表于: 2011-10-10 07:43

只看該作者 | 小中大

光耦是雙向的，不分正負

在肇興

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 361 個
工控威望: 545 點
下載積分: 2862 分
在線時間: 131(小時)
注冊時間: 2010-12-20
最后登錄: 2020-06-20
查看在肇興的主題 / 回貼

5樓發表于: 2011-10-10 11:14

只看該作者 | 小中大

引用
引用第1樓358273433于2011-10-09 15:41發表的 :
它的輸入是外部提供電源，COM是0V還是＋24V要看輸入是NPN還是PNP，NPN輸入COM就接＋24V，PNP輸入COM就接0V，對嗎？

是的，你說的沒錯

lanxinsay2

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lanxinsay2的主題 / 回貼

6樓發表于: 2011-10-10 11:32

只看該作者 | 小中大

我們一般也是+24V
