工控人家園 綜合討論 松下這個R101中間繼電器觸電怎么個跳法

gaomaoge

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 129 點
下載積分: 673 分
在線時間: 10(小時)
注冊時間: 2011-05-23
最后登錄: 2013-10-11
查看gaomaoge的主題 / 回貼

樓主發表于: 2011-05-31 19:18

只看樓主 | 小中大

圖片：

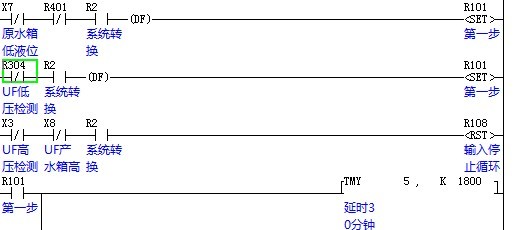

詳細見圖，2個過來都是DF上升延閉合R101線圈。這R101線圈是跳了在跳回來呢還是跳的方向是一樣就跳一次。
見圖

bigluo

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 387 個
工控威望: 912 點
下載積分: 2724 分
在線時間: 73(小時)
注冊時間: 2007-12-14
最后登錄: 2021-05-15
查看bigluo的主題 / 回貼

1樓發表于: 2011-05-31 22:49

只看該作者 | 小中大

以后面的為準。

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1752 個
工控威望: 10138 點
下載積分: 62243 分
在線時間: 2691(小時)
注冊時間: 2007-03-26
最后登錄: 2025-05-09
查看hxl202319的主題 / 回貼

2樓發表于: 2011-06-01 06:23

只看該作者 | 小中大

用SET，RST時，允許雙線圈輸出。SET時，只要無RST信號，那么無所謂先后問題。圖中，乳最上一個條件符合，第二行條件不符合，第三行條件不符合，R101還是ON的，一直要保持到RST條件滿足，即第三行滿足。

本帖最近評分記錄：

下載積分:+5(凱撒大帝) 熱心助人

簽名無效了，麻雀不見了！

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-05-09
查看銘杰工控的主題 / 回貼

3樓發表于: 2011-06-01 06:54

只看該作者 | 小中大

2樓老大的解釋很詳細。

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

caifangchun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 244 個
工控威望: 348 點
下載積分: 814 分
在線時間: 46(小時)
注冊時間: 2011-04-07
最后登錄: 2015-08-30
查看caifangchun的主題 / 回貼

4樓發表于: 2011-06-01 07:45

只看該作者 | 小中大

出來逛

gaomaoge

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 129 點
下載積分: 673 分
在線時間: 10(小時)
注冊時間: 2011-05-23
最后登錄: 2013-10-11
查看gaomaoge的主題 / 回貼

5樓發表于: 2011-06-01 16:52

只看該作者 | 小中大

謝謝2樓老大的指教
