lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的 主題 / 回貼
樓主  發表于: 2011-05-17 11:32

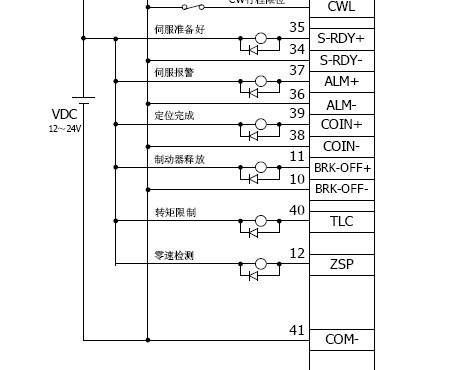

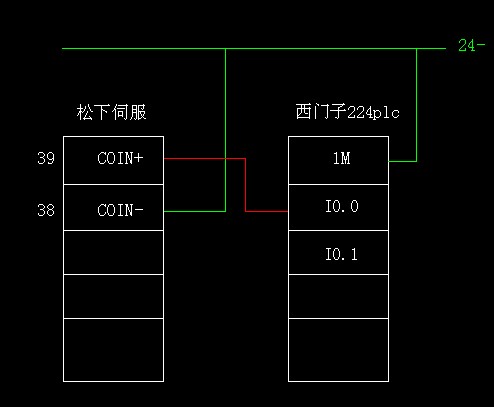

大家看圖，我看手冊上，這個定位輸出的COIN+怎么還接了一個二極管，必須得接嗎？為什么？我如果想把定位完成這個信號，接到西門子PLC上的話，按照我這個畫法對嗎？請大家指教一下。謝謝
sandy_love
感悟生活，創新的源泉...
級別: 家園常客
精華主題: 0
發帖數量: 487 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 482(小時)
注冊時間: 2008-12-08
最后登錄: 2025-04-17
查看sandy_love的 主題 / 回貼
1樓  發表于: 2011-05-17 12:01
那是感性負載接的續流二極管，接PLC輸入就不用接二極管了；另外你的接法沒有形成回路，還有要注意電流方向
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的 主題 / 回貼
2樓  發表于: 2011-05-17 12:19
回復樓上的師傅，那么我這個該怎么接線呢？
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的 主題 / 回貼
3樓  發表于: 2011-05-17 12:52

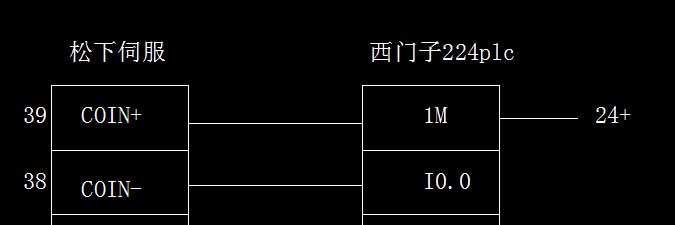

這樣對嗎
gaogaiga
新會是全廣東工資最低。
級別: 家園常客
精華主題: 0
發帖數量: 817 個
工控威望: 870 點
下載積分: 8842 分
在線時間: 777(小時)
注冊時間: 2008-02-21
最后登錄: 2024-11-19
查看gaogaiga的 主題 / 回貼
4樓  發表于: 2011-05-17 13:26
0V接coin-，coin+接I0.0
sandy_love
感悟生活，創新的源泉...
級別: 家園�？�
精華主題: 0
發帖數量: 487 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 482(小時)
注冊時間: 2008-12-08
最后登錄: 2025-04-17
查看sandy_love的 主題 / 回貼
5樓  發表于: 2011-05-17 14:24
引用
引用第2樓lzhpsky于2011-05-17 12:19發表的  :
回復樓上的師傅，那么我這個該怎么接線呢？

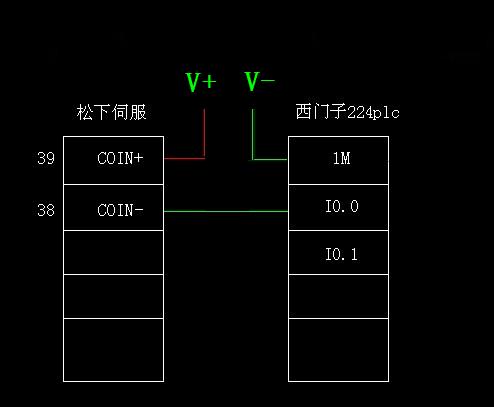

看下圖（輸入高電平有效）
本帖最近評分記錄：
  • 下載積分:+1(xqx666) 熱心助人
    xqx666
    深圳中級電工
    級別: 家園�？�
    精華主題: 0
    發帖數量: 553 個
    工控威望: 664 點
    下載積分: 1988 分
    在線時間: 280(小時)
    注冊時間: 2009-04-29
    最后登錄: 2024-12-23
    查看xqx666的 主題 / 回貼
    6樓  發表于: 2011-05-17 21:07
    以上接法都不安全，松下的是漏型輸出，S7200的源型輸入，你還是照著手冊定位輸出接繼電器吧，最好要加二極管，然后轉換信號給PLC
    電工廢話太多，直接上程序才是硬道理。誠交深圳及全國工控低手。
    lzhpsky
    工控小菜鳥
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1046 個
    工控威望: 1153 點
    下載積分: 2801 分
    在線時間: 767(小時)
    注冊時間: 2009-08-02
    最后登錄: 2025-03-02
    查看lzhpsky的 主題 / 回貼
    7樓  發表于: 2011-05-17 21:43
    4樓和5樓的師傅接線不一樣啊。

    回復6樓的師傅，你這個方法也行，那么二極管該選個什么樣的呢？怎么選？
    wusaoyun
    wusaoyun
    級別: 工控俠客
    精華主題: 0
    發帖數量: 210 個
    工控威望: 2317 點
    下載積分: 4096 分
    在線時間: 69(小時)
    注冊時間: 2009-12-23
    最后登錄: 2025-04-25
    查看wusaoyun的 主題 / 回貼
    8樓  發表于: 2011-05-22 21:03
    看手冊吧
