sjm213大蝦,;我從車間的設備上下了一個程序，但打開后有的程序段不能顯示（在梯形圖下}，而轉換為語句表又能顯示，不知何故?LD    M4.2
A      Q0.1
AW=    VW74, +4
AW<    VW182, +16
INCW  VW184
MOVD  &VB90, VD200
ITD    VW182, VD204
*D    +4, VD204
+D    VD204, VD200
AW>=  VW184, *VD200
MOVW  +0, VW184
MOVW  VW182, VW186
+I    +1, VW186
MOVD  &VB92, VD200
ITD    VW186, VD204
*D    +4, VD204
+D    VD204, VD200
AW>    *VD200, +50
MOVD  +50000, VD204
ITD    *VD200, VD208
/D    VD208, VD204
MOVB  16#D3, SMB67
DTI    VD204, SMW68
/D    +2, VD204
DTI    VD204, SMW70
PLS    0
S      Q1.1, 1
S      Q0.1, 1
INCW  VW182

源程序用語句表編程，無法轉換為梯形圖。你把它分成幾段，讓梯形圖能夠辨別出來就好了。象這樣：
NW1:
LD    M4.2
A      Q0.1
AW=    VW74, +4
AW<    VW182, +16
INCW  VW184
NW2:
LD    SM0.0
MOVD  &VB90, VD200
ITD    VW182, VD204

*D    +4, VD204
+D    VD204, VD200
AW>=  VW184, *VD200
MOVW  +0, VW184
MOVW  VW182, VW186
+I    +1, VW186
NW3:
LD    SM0.0
MOVD  &VB92, VD200
ITD    VW186, VD204
*D    +4, VD204
+D    VD204, VD200
AW>    *VD200, +50
MOVD  +50000, VD204
ITD    *VD200, VD208
/D    VD208, VD204
MOVB  16#D3, SMB67
DTI    VD204, SMW68
/D    +2, VD204
DTI    VD204, SMW70
PLS    0
S      Q1.1, 1
S      Q0.1, 1
INCW  VW182

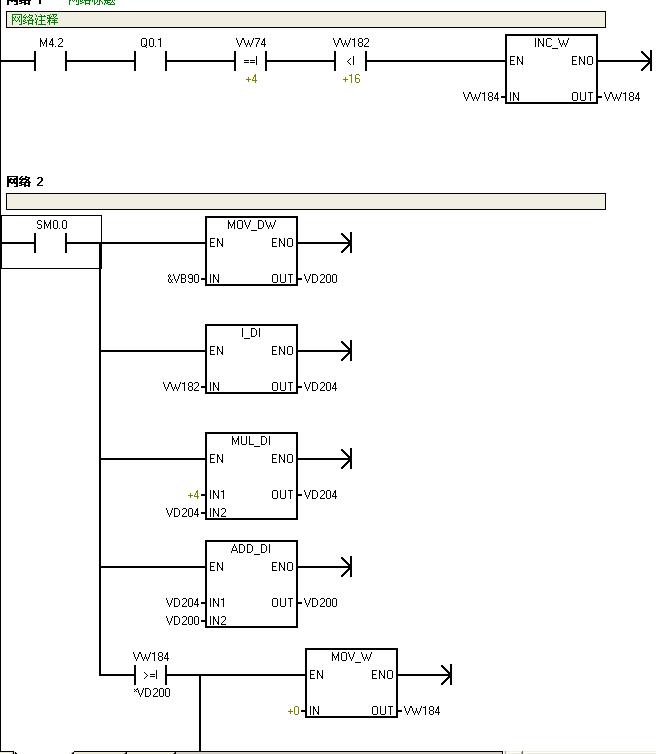

那么就是這個效果了：

請問Ｓ７－２００　ＣＰＵ２２４ＸＰＣＮ　２１４－２ＢＤ２３－０ＸＢ８　的模擬量輸入使用方法？
如何用寄存區收集模擬量？

請教
s7-200plc擴展接口
雙列10針
是一種什么形式的接口？
串口？并口？還是i2c接口？

引用

引用第166樓mikoguangxi于2008-04-10 00:11發表的  :
請問Ｓ７－２００　ＣＰＵ２２４ＸＰＣＮ　２１４－２ＢＤ２３－０ＸＢ８　的模擬量輸入使用方法？
如何用寄存區收集模擬量？

模擬量輸入和輸出通道地址總是成對分配，并且總是以偶數地址開始(AIW0, AIW2 和 AQW0, AQW2 等)。 如果模塊上只有一個實際接線通道，第二個通道也分配了地址，但不能使用。

安裝好模擬量模塊后，直接用AIW0……就可以把模擬量值讀出來了

引用

引用第167樓gange800319于2008-04-10 00:17發表的  :
你好，請求支援！
我在用TD400C文本顯示器是如何用程序來改變TD400C的顯示畫面或默認畫面？

在數據塊找到每個頁面對應的V位，在程序里置位該V就可以激活其顯示頁面了。復位該位將消除頁面顯示。

敬請bhqt 版主回答:
怎樣用西門子S7-200中的MODBUS協議將PC與5臺PLC建立主從通訊?

200與wincc連接用opc，變量怎樣才能夠關聯起來啊

兄弟姐妹們，有哪些在北京的？

首先慶賀一下，老大榮獲熱心助人榮譽獎章。嘿嘿。
還想請教一下，怎樣區別BCD碼與二進制數？格雷碼剛會了，興奮中。。。

我想用S7－200作從站 掛在 DCS 上 找不到modbus的從站庫 不知道斑竹能給我發個嗎？
  郵箱是：[email protected]
謝謝了！

引用

引用第177樓肖峰于2008-04-17 12:51發表的 Re:sjm213 :
還想請教一下，怎樣區別BCD碼與二進制數？格雷碼剛會了，興奮中。。。

這個要看你在程序里怎么用啊。比如一個W#16#210這個數，你把他當作16進制的數就是16#210，當成十進制就是528，但你可以用I_BCD將它轉換成了10進制的210沒有特別的BCD標記。
另外，通常用到的BCD碼就是8421碼，它并沒有特殊的表示方法，在程序里會自動轉化為16進制數的。
