工控人家園 綜合討論 A和B兩個感應開關同時有輸入的時候，怎樣設置那個有優先輸入，另一個為關閉

«
1
2
»
Pages: 2/2 Go

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2448 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

12樓發表于: 2017-01-21 22:41

只看該作者 | 小中大

貌似同時二字用得不好。題意不清。同時還有先后，是不是暗箱操作。一個紅包，A領了0.99， B領了0.01

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

liuaihua99

工業機器人應用，非標設備制造。

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 61 個
工控威望: 900 點
下載積分: 1408 分
在線時間: 194(小時)
注冊時間: 2016-07-16
最后登錄: 2025-05-09
查看liuaihua99的主題 / 回貼

13樓發表于: 2017-01-21 23:19

只看該作者 | 小中大

圖片：

引用
引用第11樓祥子_lead于2017-01-21 21:17發表的 Re:A和B兩個感應開關同時有輸入的時候，怎樣設置那個有優先輸入，另一個 .. :
實際上X點是只讀不可寫的，并不能通過軟件的方式去復位X點。實際上只需要一個互鎖就應該能達到你的目的，把一個的常閉串到另一個上就行

謝謝提典！

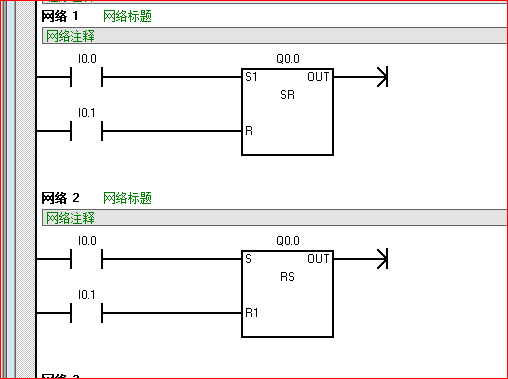

更正如上圖：
X0優先接通。

aaa2911

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 260 個
工控威望: 499 點
下載積分: 922 分
在線時間: 528(小時)
注冊時間: 2010-07-15
最后登錄: 2025-05-05
查看aaa2911的主題 / 回貼

14樓發表于: 2017-01-22 05:25

只看該作者 | 小中大

這個要根據plc的掃描方式，從上到下從左到右。不要想太復雜。第一個輸入保持一位，第二個輸入保持一位，然后兩個保持互鎖就行了，你想讓那個優先就把它放前面。你可以模擬一下對不對。
如果你有讓那個優先的條件，那就是聯鎖的問題了。

liuaihua99

工業機器人應用，非標設備制造。

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 61 個
工控威望: 900 點
下載積分: 1408 分
在線時間: 194(小時)
注冊時間: 2016-07-16
最后登錄: 2025-05-09
查看liuaihua99的主題 / 回貼

15樓發表于: 2017-01-22 10:37

只看該作者 | 小中大

圖片：

引用
引用第14樓aaa2911于2017-01-22 05:25發表的 Re:A和B兩個感應開關同時有輸入的時候，怎樣設置那個有優先輸入，另一個 .. :
這個要根據plc的掃描方式，從上到下從左到右。不要想太復雜。第一個輸入保持一位，第二個輸入保持一位，然后兩個保持互鎖就行了，你想讓那個優先就把它放前面。你可以模擬一下對不對。
如果你有讓那個優先的條件，那就是聯鎖的問題了。

兩個互鎖不行，只能鎖一個。不然同時接通時都會斷開的。
三菱軟件模塊顯示有點問題，歐姆龍的模擬就沒問題。實際上也是都斷開的。

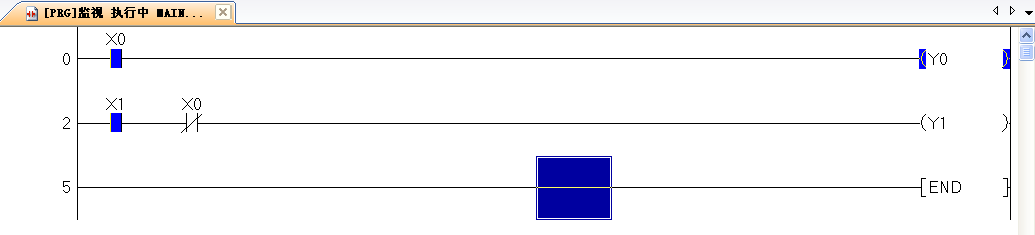

上圖是三菱軟件模擬時的情況。
