最近一直在搞WIFI模塊控制PLC，和無限監控PLC。
好不容易找到一個手機APP組態軟件。
現共享出來，大家一起研究。
APP貌似要PLC帶網絡RJ45接口才行。反正我的WIFI模塊能連接上，但是沒有動作反饋，也不能操作。

電腦遠程控制已經測試完畢，只要一個公網域名映射到家庭的路由下的IP，也就是無線WIFI的IP

引用

引用第3樓sswater于2016-10-19 04:55發表的  :
應該是plc和手機在一個局域網里。通過網絡協議通信。

只說對了一點，用花生殼可以映射到公網。遠程控制，這就需要了解MODBUS的通訊了。

由于硬件條件不滿足，也沒有那么多的資金去購買。把大體思路說下，希望有興趣的朋友可以繼續做下去。
Modbus 地址功能碼說明：
地址類型  讀/寫  功能碼  備注
0X  讀/寫  01/05  系統內部/外部輸出節點 （Y輸出點）
1X  只讀  02  系統內部/外部輸入節點 （X輸入點）
3X  只讀  04  模擬輸入數據寄存器
3X-BIT  只讀  04  模擬輸入數據寄存器（位）
4X  讀/寫  03/16  數據積存器
4X-BIT  讀/寫  03/16  數據積存器（位）
5X  讀/寫  03/16  數據積存器
6X  讀/寫  03/06  數據積存器

具體的通訊協議請下載壓縮包，懂計算機編程的朋友可以自己寫程序調試。

手機選擇設備時要注意選擇MODBUS TCP，PLC要支持MODBUS協議的。
然后通過手機APP添加按鈕或者燈等元件選擇設備，然后就是MODBUS對應的PLC地址。（這個要PLC中編寫設定。）

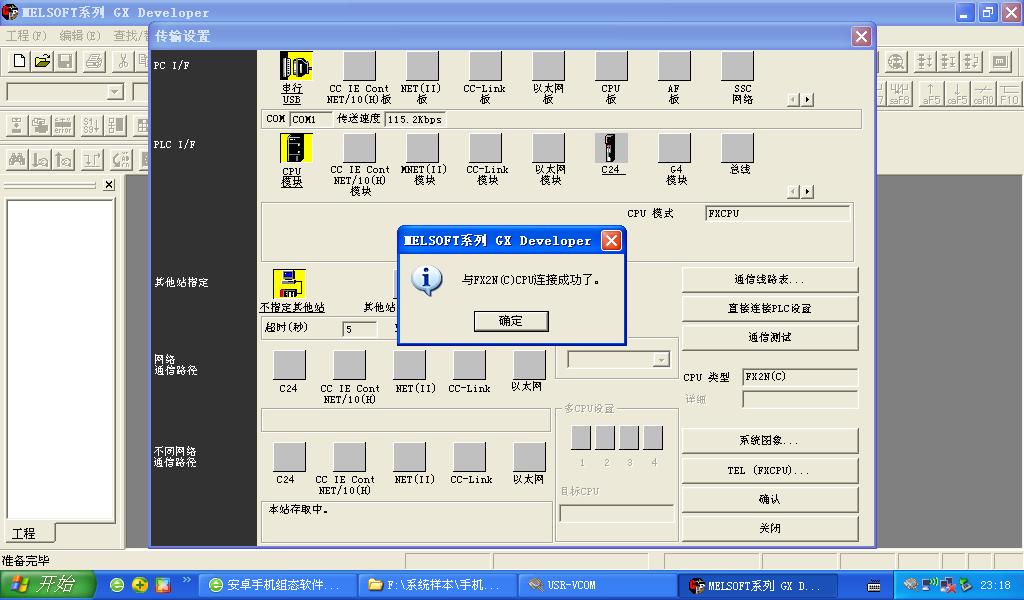

截個照片，這是我在公司的電腦截的連接家里的PLC的圖。
