樓主  發表于: 2016-09-08 21:32
最近做個小項目,需要在HMI上設置設備的電流值,HMI上有百分比顯示0%~100%,HMI上做兩個按鍵,電流加和電流減,按一下對應的百分比就加1和減1;
PLC實際的輸出是8個輸出點來控制設備的,例如:0%轉換成二進制就是:00000000,對應Y1~Y8全是OFF;100%轉換成二進制就是:11111111,對應Y1~Y8全是ON;也就是,如果用D0表示電流值,0%~100%的電流用十進制就是0~255。
現在怎樣才能用實現,在HMI上調整顯示電流的百分比,對應的PLC的Y1~Y7就輸出呢?大家給點思路,謝謝了!
[ 此帖被yinyueren在2016-09-11 12:13重新編輯 ]
電氣工程師
武漢電氣工程師,請掃描二維碼加QQ:836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
1樓  發表于: 2016-09-08 21:47
圖片:
謝謝你 已經調試成功了
電氣工程師
武漢電氣工程師,請掃描二維碼加QQ:836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
2樓  發表于: 2016-09-08 21:58
顯示的百分比和實際的輸出怎么轉換呢?
電氣工程師
武漢電氣工程師,請掃描二維碼加QQ:836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
3樓  發表于: 2016-09-09 11:40
謝謝大家!
是這樣的:電流的大小就是用PLC開關量輸出控制的,一共八根線。0000 0000到1111 1111來表示,這個按照一樓的思路已經實現了。對應電流是在觸摸屏上用百分比顯示的,0%~100%,這個還沒有實現,我想在屏幕上用十進制0到255來表示,功能是可以實現,就是顯示不直觀,別人要求用百分比顯示,唉~
電氣工程師
武漢電氣工程師,請掃描二維碼加QQ:836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
4樓  發表于: 2016-09-09 21:29
引用
引用第8樓1271763390于2016-09-09 21:23發表的  :
百分比實現的話把結果除以255試試。

不是這樣的
電氣工程師
武漢電氣工程師,請掃描二維碼加QQ:836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
5樓  發表于: 2016-09-10 09:55
引用
引用第11樓jeffwang2011于2016-09-10 08:30發表的  :
百分號單獨放在D0后面,不參與運算,將設定值D0*2.55放到D1里面,用D1控制Y0-Y7就可以了。

我也是這樣想的,但是FX3S系列PLC好像很多指令都不支持
電氣工程師
武漢電氣工程師,請掃描二維碼加QQ:836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
6樓  發表于: 2016-09-10 10:13
引用
引用第13樓443489005于2016-09-10 10:04發表的  :
不需要在PLC里面運算,在觸摸屏做比例顯示就行了,

還有這個功能呀?在哪里設置親?
電氣工程師
武漢電氣工程師,請掃描二維碼加QQ:836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
7樓  發表于: 2016-09-10 10:18

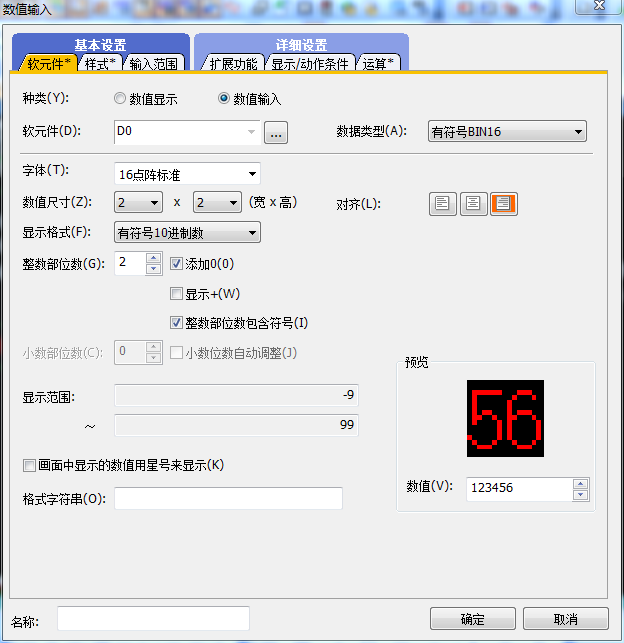

圖片:
13樓 你好!我是用的三菱的屏,在哪里設置呀?謝謝!
電氣工程師
武漢電氣工程師,請掃描二維碼加QQ:836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
8樓  發表于: 2016-09-11 10:45

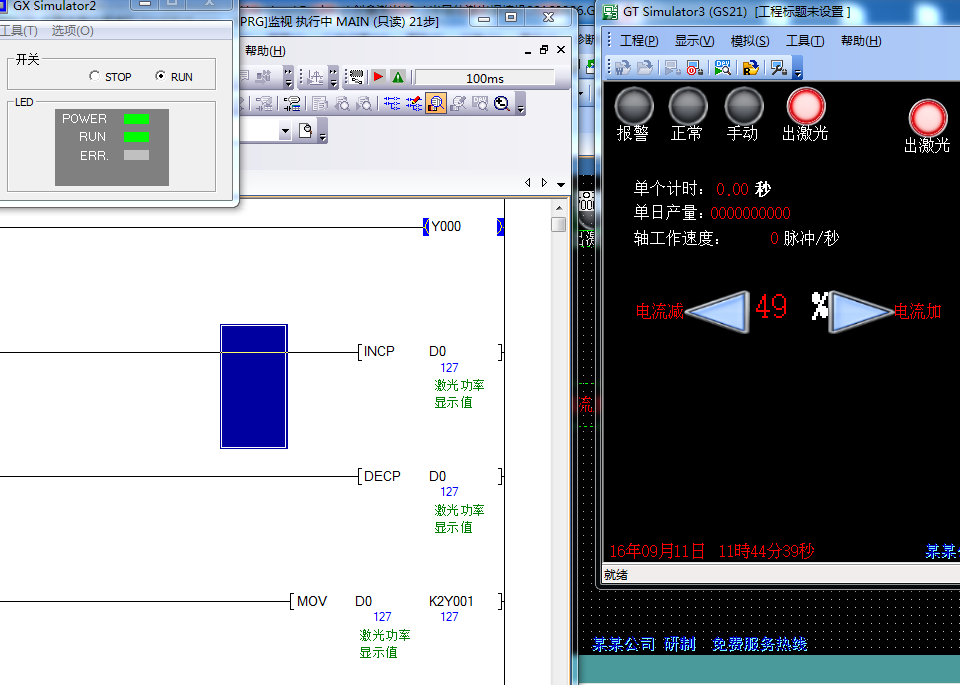

圖片:
已經完美解決了 這個問題
電氣工程師
武漢電氣工程師,請掃描二維碼加QQ:836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
9樓  發表于: 2016-09-11 10:46
圖片:
解決方法
