工控人家園 三菱工控論壇 繼電器輸出改晶體管輸出

wxbplc

級別: 探索解密

精華主題: 0
發帖數量: 36 個
工控威望: 134 點
下載積分: 805 分
在線時間: 5(小時)
注冊時間: 2010-07-12
最后登錄: 2024-10-16
查看wxbplc的主題 / 回貼

樓主發表于: 2014-03-02 15:55

全看 | 小中大

最近在考慮一個問題，可不可以將繼電器輸出改為晶體管輸出來作為高速脈沖控制定位。有沒有朋友做過。討論下。

2387419149

級別: 探索解密

精華主題: 0
發帖數量: 28 個
工控威望: 168 點
下載積分: 638 分
在線時間: 34(小時)
注冊時間: 2013-05-08
最后登錄: 2015-11-10
查看2387419149的主題 / 回貼

1樓發表于: 2014-03-10 13:31

全看 | 小中大

原裝三菱
繼電器驅動電壓24v;
晶體管驅動電壓5v;

繼電器輸出驅動電壓24v;改晶體管輸出加一個限流電阻，控制在10ma以內

本帖最近評分記錄：

下載積分:+5(alongfeng)

2387419149

級別: 探索解密

精華主題: 0
發帖數量: 28 個
工控威望: 168 點
下載積分: 638 分
在線時間: 34(小時)
注冊時間: 2013-05-08
最后登錄: 2015-11-10
查看2387419149的主題 / 回貼

2樓發表于: 2014-03-21 15:03

全看 | 小中大

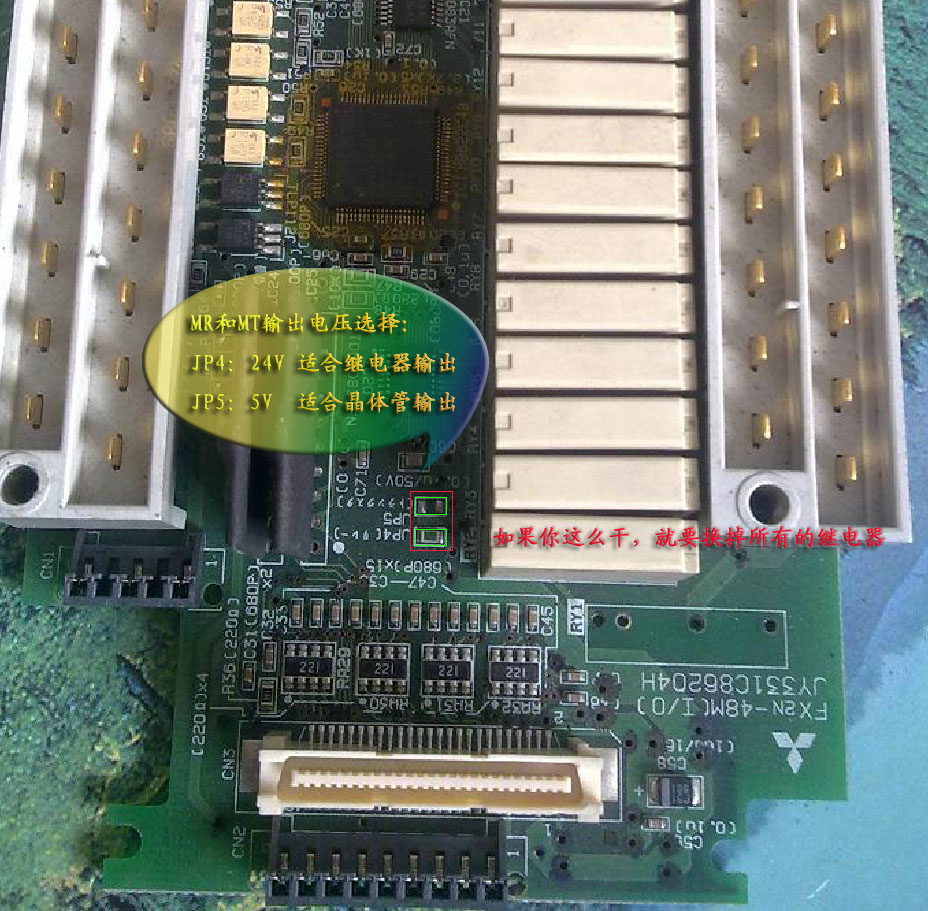

圖片：

還是加個限流電阻好！
