其實電容的大小以及電阻的大小是如何選擇的？

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

13樓發表于: 2013-04-07 13:55

只看該作者 | 小中大

電阻和電容和圖中差不多匹配就可以，我選用的也不是很規范，能達到效果就行。樓上有人問能延時多長時間，時間短點的話幾秒，長點也可以達到3-4分鐘，通過電位器調節。改變電容的容量和電位器阻值的大小，還可以延時更長時間。

驅動負載的話，把上面的燈泡去掉，換個24VDC繼電器就行了，本來就是接繼電器的，用燈比較直觀。

[ 此帖被matengfei在2013-04-08 01:58重新編輯 ]

wananjushi

萬安居士

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 858 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

14樓發表于: 2013-04-07 14:49

只看該作者 | 小中大

學習學習

wananjushi

zby7811

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 71 個
工控威望: 904 點
下載積分: 12054 分
在線時間: 56(小時)
注冊時間: 2012-12-10
最后登錄: 2019-07-29
查看zby7811的主題 / 回貼

15樓發表于: 2013-04-07 22:09

只看該作者 | 小中大

學習了！

小貓

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

16樓發表于: 2013-04-08 04:19

只看該作者 | 小中大

細心的人有沒有發現原理圖中用的是幾乎一樣的兩個與非門電路。一開始的時候，我也是用一個與非門電路做的。
結果是：電路對觸摸有反應，也可以延時幾秒，但改變電容的容量和電位器的大小來增長延時時間的時候，電路一旦被觸發，就會失控，停不下來，所以只在很短的延時時間內可以有效控制，這一點我也不知道如何解釋。所以后面又加個一個幾乎一樣的與非門電路，前者用來觸發電路，后者主要用來作延時。這樣延時時間就可以控制，我測試時可以增長3-4分鐘（用的是470uf 的極性電容和500K的電位器來作延時）。

對焊好的板子測試時，人體必須和大地接觸（這里鞋子被忽略，視為導體），且用手和圖中的金屬片直接接觸才能使電路觸發。當人體不和大地接觸（如：站在一個木凳上）或用手拿著一把螺絲刀的絕緣柄，而用螺絲刀的金屬頭去觸碰電路中金屬片的時候，都不能對電路進行觸發。

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1228 個
工控威望: 3499 點
下載積分: 4409 分
在線時間: 1983(小時)
注冊時間: 2008-02-17
最后登錄: 2025-04-27
查看kyy80的主題 / 回貼

17樓發表于: 2013-04-08 07:47

只看該作者 | 小中大

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

18樓發表于: 2013-09-06 00:22

只看該作者 | 小中大

圖片：

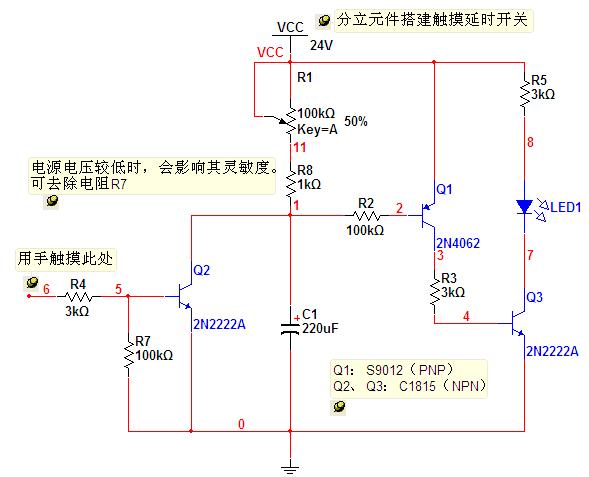

用分立元件也能搭建觸摸延時開關，調節圖中的電位器改變延時時間長度，此電路延時時間最長1分鐘左右。

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

19樓發表于: 2013-09-06 00:32

只看該作者 | 小中大

圖片：

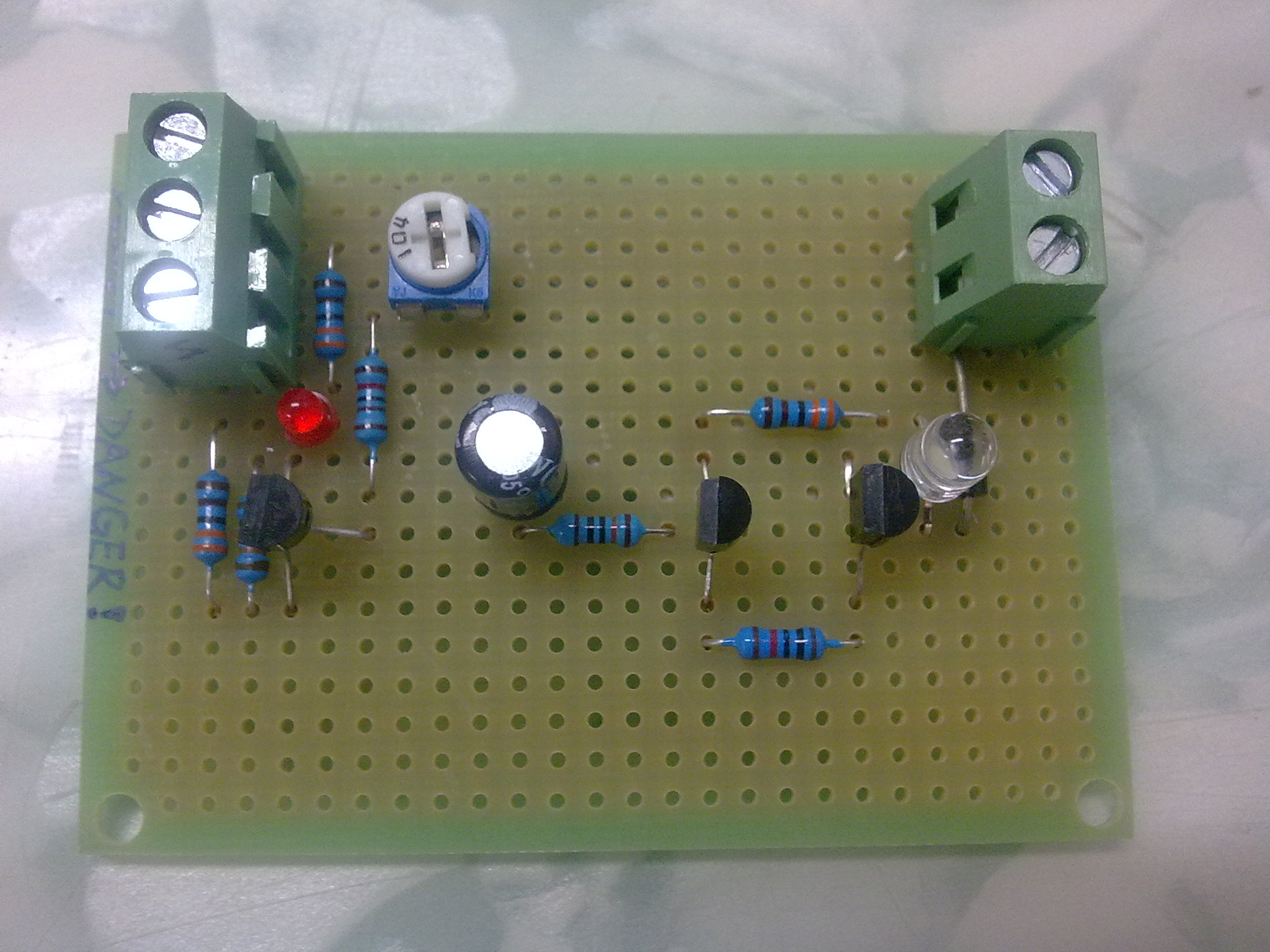

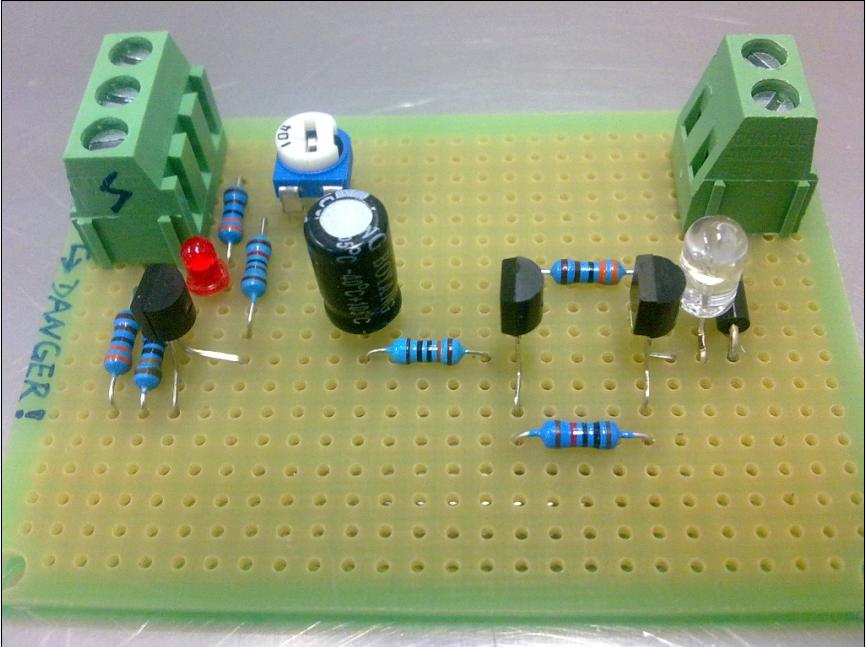

實物圖：圖中三極管Q3集電極（7#線處）為NPN（0V）輸出，可外接一個24V的繼電器（繼電器要反接一個二極管）。

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1204 個
工控威望: 1748 點
下載積分: 7575 分
在線時間: 581(小時)
注冊時間: 2012-08-31
最后登錄: 2025-04-24
查看sanlihu的主題 / 回貼

20樓發表于: 2013-09-06 08:05

只看該作者 | 小中大

好漂亮的圖

吉圓電氣 QQ751673698

huoshi

為所當為

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2598 個
工控威望: 21440 點
下載積分: 16730 分
在線時間: 2772(小時)
注冊時間: 2010-12-27
最后登錄: 2025-04-28
查看huoshi的主題 / 回貼

21樓發表于: 2013-09-06 08:32

只看該作者 | 小中大

精彩樓主的動手制作能力很強值得鼓勵和學習
