本人是搞自動化的，也喜歡一些電子制作，在這個論壇也學到不少知識。今天也貢獻一些資料，都是我制作成功的。
藍牙模塊是淘寶上27元買的。CH341A是國產芯片資料比較多，M34051是從舊PLC上拆下來的大家也可以用其它的轉換芯片。電路就要自己設計一下了。

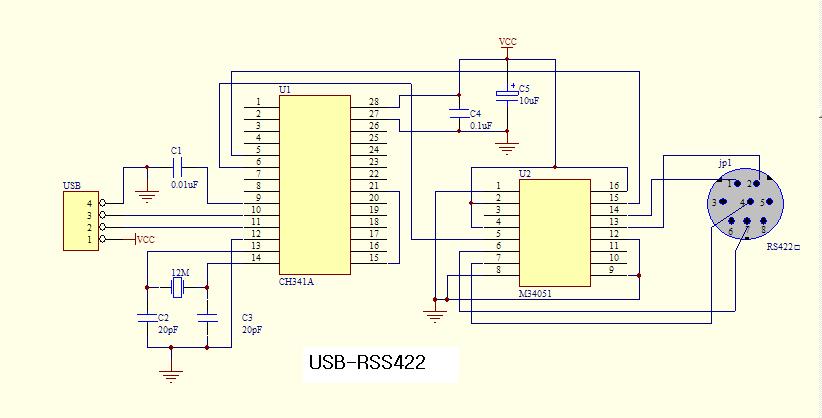

USB-RS422

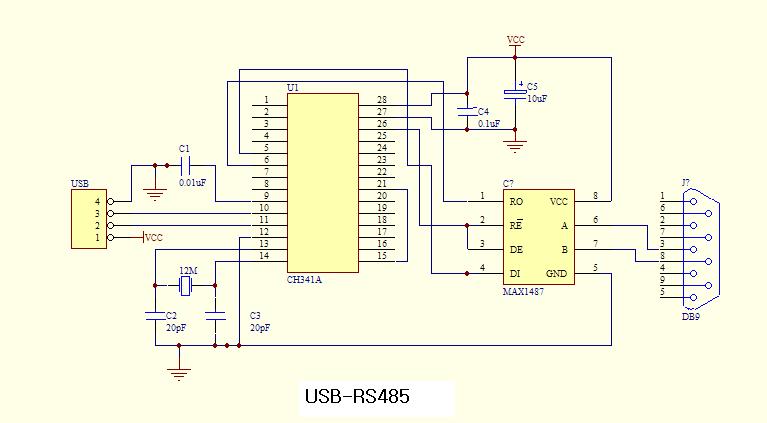

USB-RS485

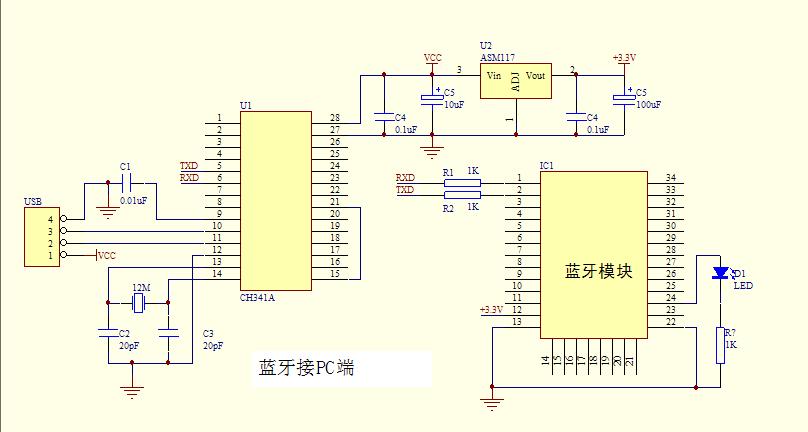

藍牙接電腦部分

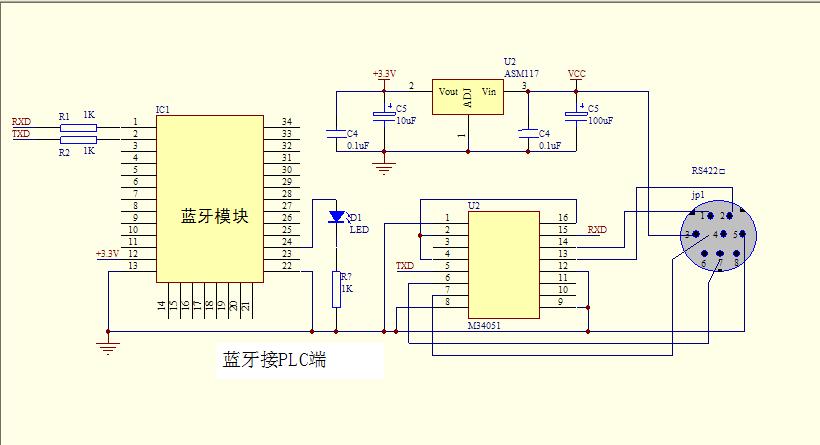

藍牙接PLC部分

USB-RS485是用在西門子S200的。

還有就是用藍牙無線傳輸時只能設置波特率9600.傳輸距離10米，用藍牙適配器也無法通信。希望論壇的高手能解決或設計出更好的電路。
上傳的圖片不清楚我用壓縮文件上傳
圖片.rar (106 K) 下载次数:482

太強了，呵呵

引用

引用第5樓rockyhuo于2011-09-13 00:03發表的  :
藍牙就決定他的傳輸速度不高，只能用在上存下載，不能夠用來監控，距離PLC只有10米，不如用無線路由器來得方便自如，若是加個XP系統的平板，那就叫爽，真正脫離有線的束搏，查故障更加方便。

呵呵，那你分享一下無線路器編程的方法
