樓主發表于: 2024-04-19 08:22

只看樓主 | 小中大

各位老鐵好
有個設備目前需要控制一個MR-J4A 和一個步進馬達
而步進馬達采用5V控制 J4A則是24V 請問接線該怎么接

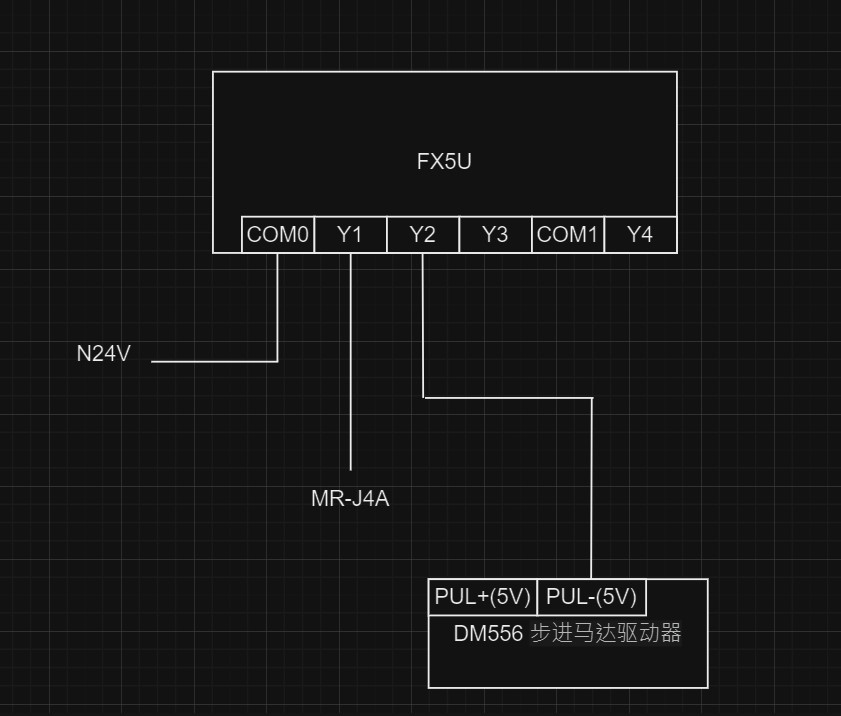

如下圖

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4684 個
工控威望: 8085 點
下載積分: 17413 分
在線時間: 3263(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-17
查看夢雨天涯的主題 / 回貼

1樓發表于: 2024-04-19 08:33

只看該作者 | 小中大

這樣的話，需要串聯一個2K的電阻吧

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

yoyo2001426

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 469 點
下載積分: 3522 分
在線時間: 169(小時)
注冊時間: 2017-04-23
最后登錄: 2025-04-29
查看yoyo2001426的主題 / 回貼

2樓發表于: 2024-04-19 09:27

只看該作者 | 小中大

引用
引用第1樓夢雨天涯于2024-04-19 08:33發表的 :
這樣的話，需要串聯一個2K的電阻吧

是的，需要串聯2K的電阻, 串在PUL+ or PUL- 還是都要呢
整臺設備只有一個DC24的電源供應器那這樣步進馬達PUL 回路會成立嗎

wang620

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 144 個
工控威望: 189 點
下載積分: 4880 分
在線時間: 96(小時)
注冊時間: 2021-04-27
最后登錄: 2025-05-06
查看wang620的主題 / 回貼

3樓發表于: 2024-04-19 09:53

只看該作者 | 小中大

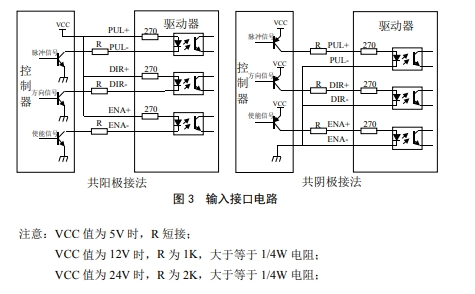

圖片：

看型號是雷賽的

yoyo2001426

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 469 點
下載積分: 3522 分
在線時間: 169(小時)
注冊時間: 2017-04-23
最后登錄: 2025-04-29
查看yoyo2001426的主題 / 回貼

4樓發表于: 2024-04-19 17:09

只看該作者 | 小中大

引用
引用第3樓wang620于2024-04-19 09:53發表的 :
看型號是雷賽的

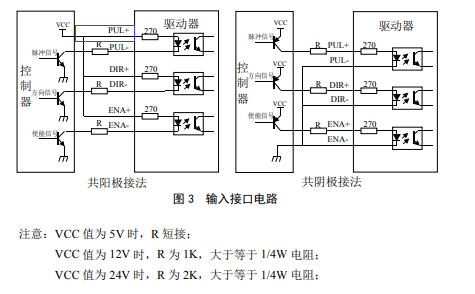

藍框處可以直接接回P24V?

chishiliu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 108 個
工控威望: 165 點
下載積分: 2566 分
在線時間: 28(小時)
注冊時間: 2023-11-28
最后登錄: 2025-05-16
查看chishiliu的主題 / 回貼

5樓發表于: 2024-04-24 15:29

只看該作者 | 小中大

引用
引用第2樓yoyo2001426于2024-04-19 09:27發表的 :

是的，需要串聯2K的電阻, 串在PUL+ or PUL- 還是都要呢
整臺設備只有一個DC24的電源供應器那這樣步進馬達PUL 回路會成立嗎

PLC輸出端到驅動器那根線串電阻就行。

天空流星

SZ-CL

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 582 個
工控威望: 8204 點
下載積分: 4168 分
在線時間: 578(小時)
注冊時間: 2008-03-17
最后登錄: 2025-05-17
查看天空流星的主題 / 回貼

6樓發表于: 2024-04-25 09:03

只看該作者 | 小中大

樓上說的對，脈沖信號中間加個2K的電阻，有方向信號的也要加電阻，電阻不要加在公共端，不然有時有莫名其妙的問題出現，不要問我是怎么知道的

biaogege520

清晨的風

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 200 個
工控威望: 391 點
下載積分: 53 分
在線時間: 77(小時)
注冊時間: 2015-07-01
最后登錄: 2025-05-12
查看biaogege520的主題 / 回貼

7樓發表于: 2024-05-08 16:51

只看該作者 | 小中大

步進驅動控制電源5V端口接24v串聯一個2K的電阻就可以了
