各位大神好
小弟才接觸S7 1500  用的V90的伺服通過PN通訊   在組態網絡的時候犯了難

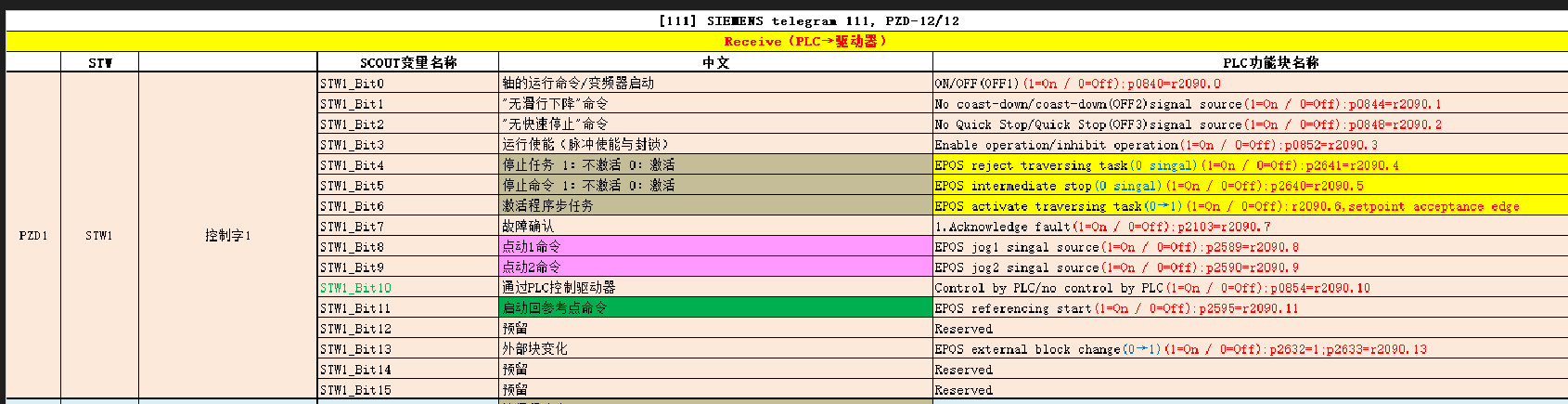

看了網上的資料手冊介紹  說走EPOS控制用111就可以了但是我不懂這個報文到底有個什么作用
我理解的是我組態是系統會為伺服分配 I地址  Q地址    就像三菱IO地址一樣
然后我是不是就按照系統分配的Q地址對應的比如是控制字1   比如系統分配為5..9  那么
我想控制字1的點動正反轉  就是Q5.8或Q5.9置為1 就會對應控制伺服正反轉JOG移動呢

每天學習一點點

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160490 分
在線時間: 3227(小時)
注冊時間: 2007-11-21
最后登錄: 2025-04-27
查看sjm213的主題 / 回貼

1樓發表于: 2023-05-09 23:34

只看該作者 | 小中大

你的理解是對的。

西門子推行的是標簽化編程，通過報文把這些外部實際地址關聯到了控制字/目標地址……等，這樣你就不用推算JOG是要置位哪個Q點了，搞控制字就行。

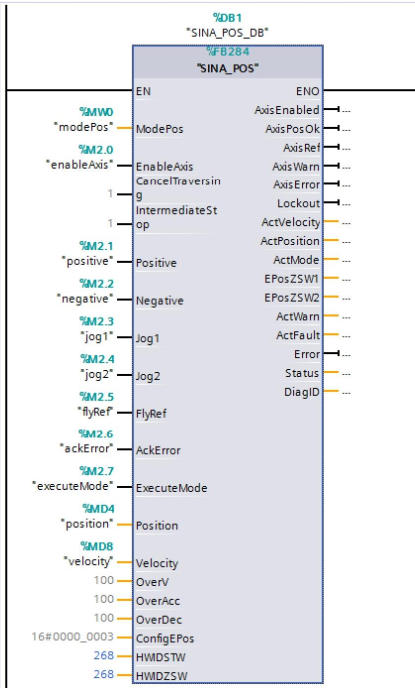

更進一步，使用FB284來控制伺服，這控制字你也不用管了，把需要的定位功能往它管腳上拖就行了。
