樓主發表于: 2018-04-02 19:41

只看樓主 | 小中大

圖片：

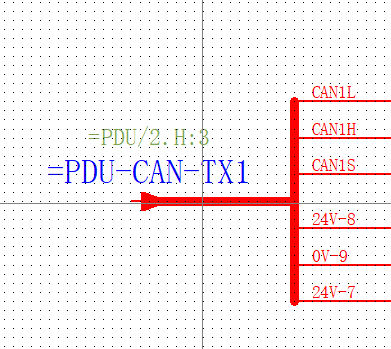

一般的標注都是圖1中標注方法，可以自動延伸到對應的頁；

有沒有什么方法是圖2這樣標的，也可以自動延伸到對應的頁；

ps：圖2的標法是自己通過畫直線和打字標上去的

優哈1995

學，無止境

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 25 個
工控威望: 125 點
下載積分: 1606 分
在線時間: 9(小時)
注冊時間: 2016-06-13
最后登錄: 2019-09-29
查看優哈1995的主題 / 回貼

1樓發表于: 2018-04-02 20:15

只看該作者 | 小中大

圖片：

能否做成這個樣子？

優哈1995

學，無止境

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 25 個
工控威望: 125 點
下載積分: 1606 分
在線時間: 9(小時)
注冊時間: 2016-06-13
最后登錄: 2019-09-29
查看優哈1995的主題 / 回貼

2樓發表于: 2018-04-02 20:16

只看該作者 | 小中大

樓上這樣是可以實現的，是怎么做出來的，有沒有教程？
