樓主發表于: 2017-11-01 15:17

只看樓主 | 小中大

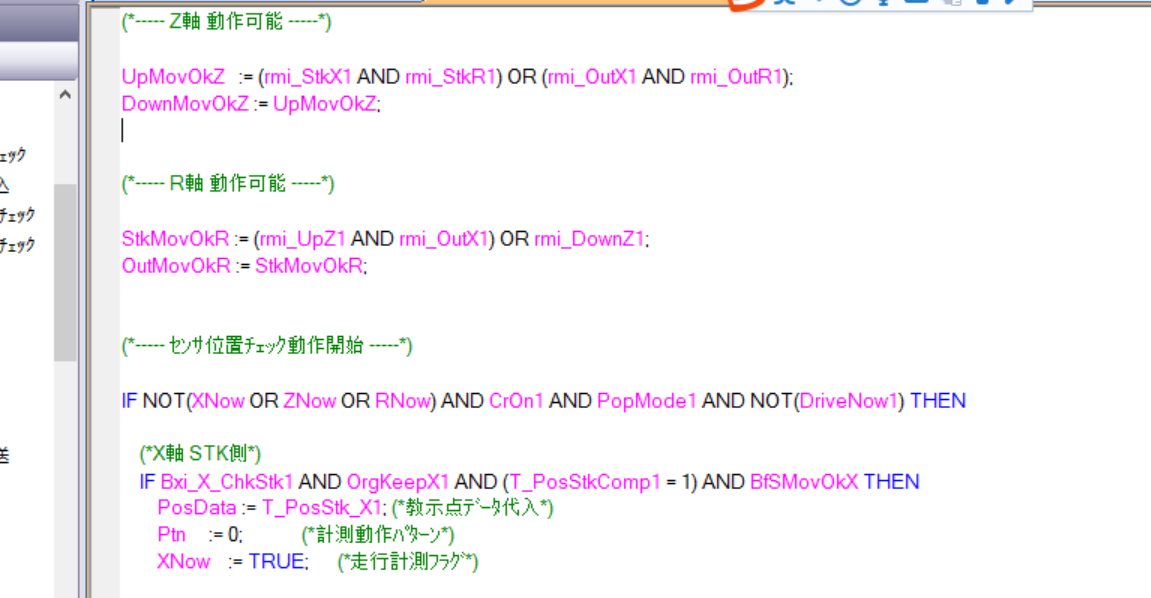

圖片：

請高手指教，這是三菱什么語序，

luchuanrun

學習中

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 134 個
工控威望: 296 點
下載積分: 920 分
在線時間: 46(小時)
注冊時間: 2007-10-30
最后登錄: 2018-11-16
查看luchuanrun的主題 / 回貼

1樓發表于: 2017-11-01 15:18

只看該作者 | 小中大

可以轉成梯形圖嗎

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6803 個
工控威望: 38407 點
下載積分: 9376 分
在線時間: 9657(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-14
查看cvlsam的主題 / 回貼

2樓發表于: 2017-11-01 15:44

只看該作者 | 小中大

ST語言，也叫做結構文本語言，類似于Pascal語言。

無法轉換為梯形圖。

Good Luck～

luchuanrun

學習中

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 134 個
工控威望: 296 點
下載積分: 920 分
在線時間: 46(小時)
注冊時間: 2007-10-30
最后登錄: 2018-11-16
查看luchuanrun的主題 / 回貼

3樓發表于: 2017-11-01 16:13

只看該作者 | 小中大

剛剛查到了，有點復雜。謝謝

楓落云端

施主，腳抬一下

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-04-04
查看楓落云端的主題 / 回貼

4樓發表于: 2017-11-01 16:30

只看該作者 | 小中大

里面的語句沒有用到ST專用的一些指令的話，可以間接轉成梯形圖。把編譯好的ST程序寫入PLC，再去讀取PLC的程序，選擇不讀去源代碼

楓落云端

施主，腳抬一下

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-04-04
查看楓落云端的主題 / 回貼

5樓發表于: 2017-11-01 16:33

只看該作者 | 小中大

從你上面截取的ST來看，都是位的判斷和位的操作。指令都是OUT居多。IF語句生成CALL語句

crgtom

人生三寶：家庭，事業，健康。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1376 個
工控威望: 9711 點
下載積分: 101417 分
在線時間: 964(小時)
注冊時間: 2009-09-21
最后登錄: 2025-05-14
查看crgtom的主題 / 回貼

6樓發表于: 2017-11-01 16:52

只看該作者 | 小中大

個人覺得，結構文本，作數據計算很方便，如果象這樣的邏輯處理用文本做真的不好！

技術是有時效性的，一旦過了市場周期，都會變成垃圾！

沒啥特長

說句真話，你其實彳

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 290 個
工控威望: 481 點
下載積分: 13539 分
在線時間: 76(小時)
注冊時間: 2017-04-15
最后登錄: 2022-03-07
查看沒啥特長的主題 / 回貼

7樓發表于: 2017-11-02 09:51

只看該作者 | 小中大

一看樓主頭像，差點認成方塊大神了
