工控人家園 綜合討論 續流二極管引起的離合剎車器的誤動作求助

lqbzlqbz

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 976 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的主題 / 回貼

12樓發表于: 2014-04-10 16:36

只看該作者 | 小中大

和二極管反向串聯一個大于30V左右的穩壓二極管試試。

qrklove

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 494 個
工控威望: 732 點
下載積分: 2007 分
在線時間: 483(小時)
注冊時間: 2008-11-01
最后登錄: 2025-04-17
查看qrklove的主題 / 回貼

13樓發表于: 2014-04-10 18:33

只看該作者 | 小中大

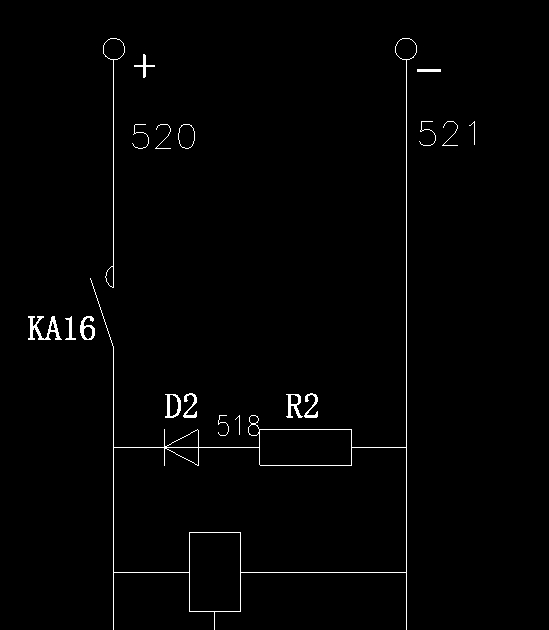

圖片：

二極管再串個電阻

史文華

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 283(小時)
注冊時間: 2013-04-17
最后登錄: 2025-05-15
查看史文華的主題 / 回貼

14樓發表于: 2014-04-10 19:26

只看該作者 | 小中大

現在二極管都買回來了，海口都夸了，用二極管搞定。
你認為這個二極管選型對么？這點能量加個無極電容難到解決不了？
這點打火會造成什么影響？是氣剎，油剎，電剎？

xyc

每天學一點

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 709 個
工控威望: 3891 點
下載積分: 834 分
在線時間: 410(小時)
注冊時間: 2007-11-19
最后登錄: 2016-05-18
查看xyc的主題 / 回貼

15樓發表于: 2014-04-11 15:49

只看該作者 | 小中大

直流線圈用續流管的能減少電弧, 但由于續流管與線圈的回流是必然的, 有的同志說加電容是不行的, 你加了電容等于斷開了二極管, 要記得電容對于直流電是不導通的, 你可以用JQX-13F之類小型大功率繼電器或并聯觸點增加容量即可解決問題

本帖最近評分記錄：

下載積分:+5(longfei1982) 真知灼見啊，續流二極管 ..

工控一家人（老薛）

戇獅

廣州三能：自動化設備制造自動化培訓

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 369 個
工控威望: 488 點
下載積分: 1466 分
在線時間: 594(小時)
注冊時間: 2010-08-06
最后登錄: 2025-05-15
查看戇獅的主題 / 回貼

16樓發表于: 2014-04-11 16:50

只看該作者 | 小中大

二極管串個1K以上的電阻應該可以有改善，但肯定有延時，還是將中繼改為接觸器或帶滅弧中繼

廣州夏譜工控專家林生 13602663187 專業自動化設備開發，全實操自動化培訓

longfei1982

飛飛

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 166 個
工控威望: 369 點
下載積分: 3305 分
在線時間: 125(小時)
注冊時間: 2009-05-01
最后登錄: 2016-07-25
查看longfei1982的主題 / 回貼

17樓發表于: 2014-04-11 19:24

只看該作者 | 小中大

嗯，謝謝各位了，延時是確實有的。但是二極管確實是用上了，我在程序里把離合和剎車之間的切換時間設置為0.4秒，大概上解決了這個問題，感覺動作上沒有多大出入，觸點火花也消除了，領導也滿意了，還獎勵了我500塊，慚愧啊。
