樓主發表于: 2013-08-10 22:53

只看樓主 | 小中大

臺達SX2PLC，帶有一個485口，想知道能不能與變頻機和觸摸屏同時通信呢？？？？

hmilydyk

自動化設計改造是我的職業也是我的愛好

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 464 個
工控威望: 597 點
下載積分: 1153 分
在線時間: 167(小時)
注冊時間: 2012-08-21
最后登錄: 2024-06-17
查看hmilydyk的主題 / 回貼

1樓發表于: 2013-08-11 05:55

只看該作者 | 小中大

可以，485是可以組網的。

樓主留言：

愿聞其詳

yuaiwu

wemhoener

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 476 個
工控威望: 10134 點
下載積分: 11466 分
在線時間: 421(小時)
注冊時間: 2007-11-10
最后登錄: 2025-05-09
查看yuaiwu的主題 / 回貼

2樓發表于: 2013-08-11 08:05

只看該作者 | 小中大

一般不可以，除非plc做MODBUS從站，屏做主站。因為485只能有一個主站。
屏設置為施耐德modbus主站驅動，plc設置或要編一段從站程序，變頻器一般是支持modbus協議的。這樣做太煩鎖j，不如再加一個通汛口。

樓主留言：

屏做主站的怎么設置啊？屏還能通過PLC寫參數給變頻機嗎？

[ 此帖被yuaiwu在2013-08-11 18:25重新編輯 ]

shuai3982

二十歲到三十歲這段時間，是人生中艱苦的一段歲月——承擔著漸長

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1029 點
下載積分: 15632 分
在線時間: 342(小時)
注冊時間: 2010-07-16
最后登錄: 2025-04-06
查看shuai3982的主題 / 回貼

3樓發表于: 2013-08-11 09:33

只看該作者 | 小中大

可以，485是可以組網的，用MODBUS做就可以了

樓主留言：

怎么組網啊

總線伺服系統成套機械電氣解決方案
成套機械控制系統解決方案
為客戶定制化二次開發，支持導圖、掃碼、仿真功能比寶元、新代、華中、廣數強大！！
聯系 13929989382 賀涵琛

裔風狂舞

喊破嗓子不如做出樣子！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 111 個
工控威望: 285 點
下載積分: 3710 分
在線時間: 105(小時)
注冊時間: 2011-09-02
最后登錄: 2025-04-03
查看裔風狂舞的主題 / 回貼

4樓發表于: 2013-08-11 15:37

只看該作者 | 小中大

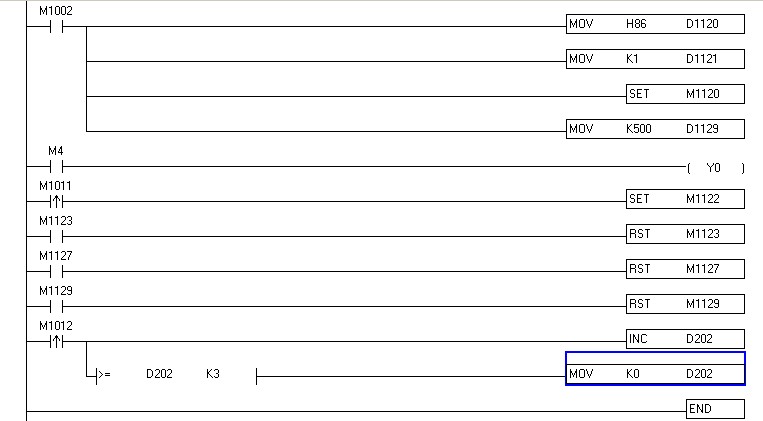

描述：圖1
圖片：

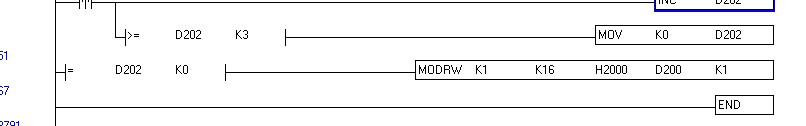

描述：圖2
圖片：

程序是圖1時，屏能通信上，加了圖2上那一句后，就通信不上了

和諧共贏

努力學習，做好工控

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1995 個
工控威望: 7820 點
下載積分: 68560 分
在線時間: 754(小時)
注冊時間: 2008-01-07
最后登錄: 2025-05-10
查看和諧共贏的主題 / 回貼

5樓發表于: 2013-08-11 18:09

只看該作者 | 小中大

可以，變頻器485通訊

fjqz00

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1307 個
工控威望: 1464 點
下載積分: 8010 分
在線時間: 368(小時)
注冊時間: 2007-04-16
最后登錄: 2025-04-22
查看fjqz00的主題 / 回貼

6樓發表于: 2013-08-12 09:31

只看該作者 | 小中大

如果用屏與PLC及變頻器組網的話，PLC只能當從站，所以不能用MODBUS的相關指令，只能寫一段設定通訊格式的程序就好。
在屏上面選擇PLC類型為Delta Controller ASCII或Delta Controller RTU
然后就可以在屏上對變頻器及PLC進行編程了。
對變頻器的編程就像PLC一樣，直接調用變頻的參數地址就行，如修改01-09這個參數，只要在屏上的地址選擇：INVERTER-109這個地址就行。修改01-10參數，地址為INVERTER-10A
