工控人家園 綜合討論 富士伺服接線問題差點燒了！！！

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的主題 / 回貼

樓主發表于: 2011-07-13 21:49

只看樓主 | 小中大

圖片：

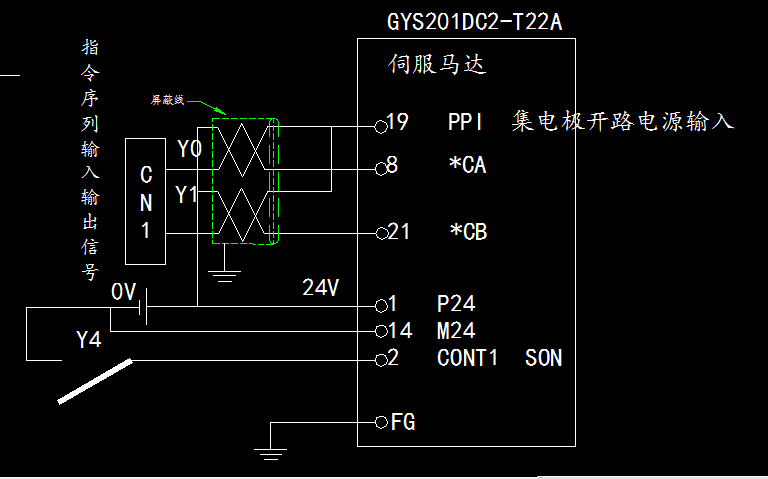

誰用過富士伺服電機大家來看下驅動器接線是否接錯了，差點燒了！！！

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的主題 / 回貼

1樓發表于: 2011-07-13 21:51

只看該作者 | 小中大

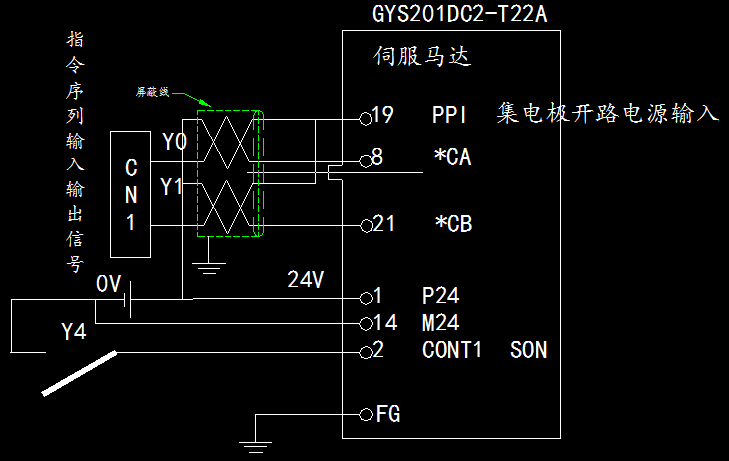

圖片：

Re:富士伺服接線問題差點燒了！！！

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

2樓發表于: 2011-07-14 08:34

只看該作者 | 小中大

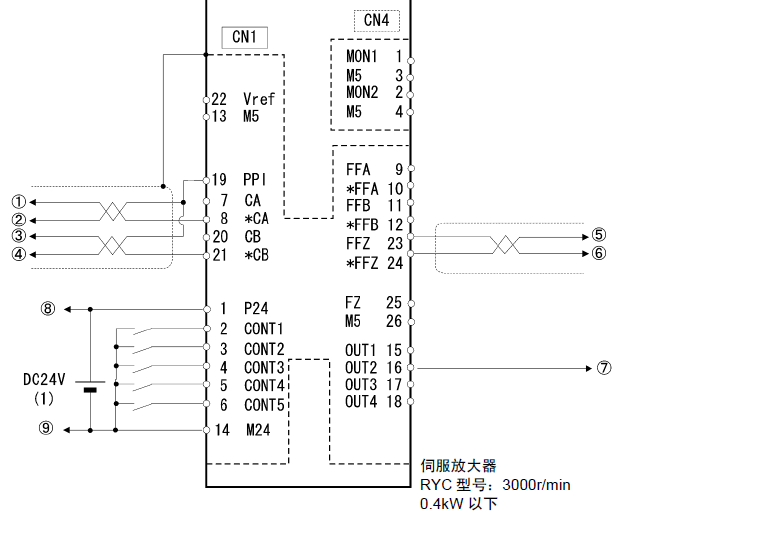

1,14接24V.1是+，8和21分別是脈沖和方向，PLC端看是是選擇陽極輸出還是陰極輸出，如是陰極輸出，7和20接24V

樓主留言：

7和20需要接嗎？

yuliang928

先做人后做事

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 205 個
工控威望: 1325 點
下載積分: 2955 分
在線時間: 65(小時)
注冊時間: 2010-09-25
最后登錄: 2025-05-13
查看yuliang928的主題 / 回貼

3樓發表于: 2011-07-14 23:41

只看該作者 | 小中大

我也正在學習步進伺服馬達，希望有詳細的解釋，包括硬件接線

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

4樓發表于: 2011-07-15 11:12

只看該作者 | 小中大

7接24V ，8接PLC，20接24V，21接PLC，PLC的COM接24VGND，這樣才是一個回路

樓主留言：

這個你能夠肯定嗎？PPI不是已經接了+24V嗎！！

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

5樓發表于: 2011-07-19 07:56

只看該作者 | 小中大

肯定，PPI是什么？西門子的PPI協議？

樓主留言：

圖里有啊！是集電極開路公共輸入端。你的QQ號是多少？

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

6樓發表于: 2011-07-20 08:21

只看該作者 | 小中大

19不接，控制器是不PLC？PLC輸出的COM是不是0V？
