樓主發表于: 2011-04-09 20:15

只看樓主 | 小中大

圖片：

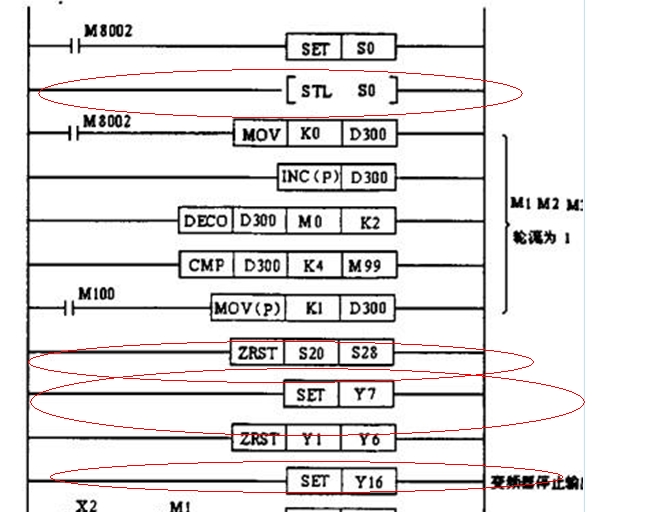

在打紅圈的地方如果x1、x2同時閉合是跳到狀態s23還是y16置1呢

lang2011

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lang2011的主題 / 回貼

1樓發表于: 2011-04-09 20:16

只看該作者 | 小中大

如果是跳到s23就麻煩大了這程序就是錯的

lang2011

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lang2011的主題 / 回貼

2樓發表于: 2011-04-09 20:19

只看該作者 | 小中大

因為從set y16開始下面一段就是實現s23功能的

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

3樓發表于: 2011-04-09 20:58

只看該作者 | 小中大

這么看真的頭暈

你可以梯形圖換成SFC 看就一目了然了

揭開神秘的工控面紗
QQ:2631001081
Emal:[email protected]

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-04-28
查看wu32u2的主題 / 回貼

4樓發表于: 2011-04-09 21:07

只看該作者 | 小中大

樓主～如果X1,X2不導通，你覺得Y16置1不？

成功的路上需要幫助

ysheng9099

三人行必有吾師

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 125(小時)
注冊時間: 2010-10-28
最后登錄: 2025-04-26
查看ysheng9099的主題 / 回貼

5樓發表于: 2011-04-09 21:27

只看該作者 | 小中大

梯形圖有問題，X1、X2即使不通Y16好像也是置1

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-04-28
查看wu32u2的主題 / 回貼

6樓發表于: 2011-04-09 21:34

只看該作者 | 小中大

感覺是書寫不規范，一般轉換狀態那一步應當作為該狀態的最后一步。

成功的路上需要幫助

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的主題 / 回貼

7樓發表于: 2011-04-10 10:01

只看該作者 | 小中大

圖片：

程序還有這樣寫的！！

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9721 個
工控威望: 8619 點
下載積分: 16837 分
在線時間: 5336(小時)
注冊時間: 2006-08-10
最后登錄: 2025-05-11
查看ymmfa的主題 / 回貼

8樓發表于: 2011-04-10 10:22

只看該作者 | 小中大

梯形圖是從下向下掃描的，如果條件都成立，執行上面的。

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

lang2011

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lang2011的主題 / 回貼

9樓發表于: 2011-04-10 13:39

只看該作者 | 小中大

感謝各位的幫助，昨晚我把書翻出來仔細看了下，他這程序確實有問題，set s 是放在一個狀態的后面

lang2011

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lang2011的主題 / 回貼

10樓發表于: 2011-04-10 15:53

只看該作者 | 小中大

7樓批評的太好了，非常感謝
