ASL 功能塊寫法怎么使用，比如使用 mov &1 ASL100 W100.00 W100.01 .........W100.15怎么定義

bnnyygy

bnnyygy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 541 個
工控威望: 651 點
下載積分: 1905 分
在線時間: 594(小時)
注冊時間: 2016-09-20
最后登錄: 2025-04-27
查看bnnyygy的主題 / 回貼

1樓發表于: 2023-02-16 15:20

只看該作者 | 小中大

梯形圖還是ST？

梯形圖直接定義一個內部變量（16位估計都行，我定義的WORD），AT W100

ST的話，我估計沒用,但是可以用數組來處理這個問題.

bnnyygy

bnnyygy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 541 個
工控威望: 651 點
下載積分: 1905 分
在線時間: 594(小時)
注冊時間: 2016-09-20
最后登錄: 2025-04-27
查看bnnyygy的主題 / 回貼

2樓發表于: 2023-02-16 15:22

只看該作者 | 小中大

ST數組也簡單,無非把16個BOOL移位一次就行,

第一次從bit14移動到bit15,第二次從bit13移動到bit14.

FOR就OK了

bnnyygy

bnnyygy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 541 個
工控威望: 651 點
下載積分: 1905 分
在線時間: 594(小時)
注冊時間: 2016-09-20
最后登錄: 2025-04-27
查看bnnyygy的主題 / 回貼

3樓發表于: 2023-02-16 15:35

只看該作者 | 小中大

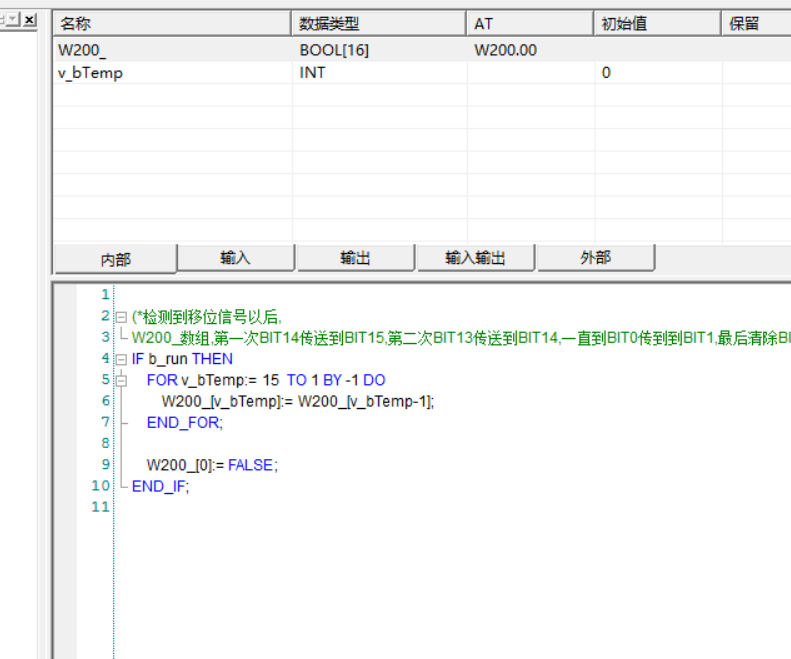

st 如下:

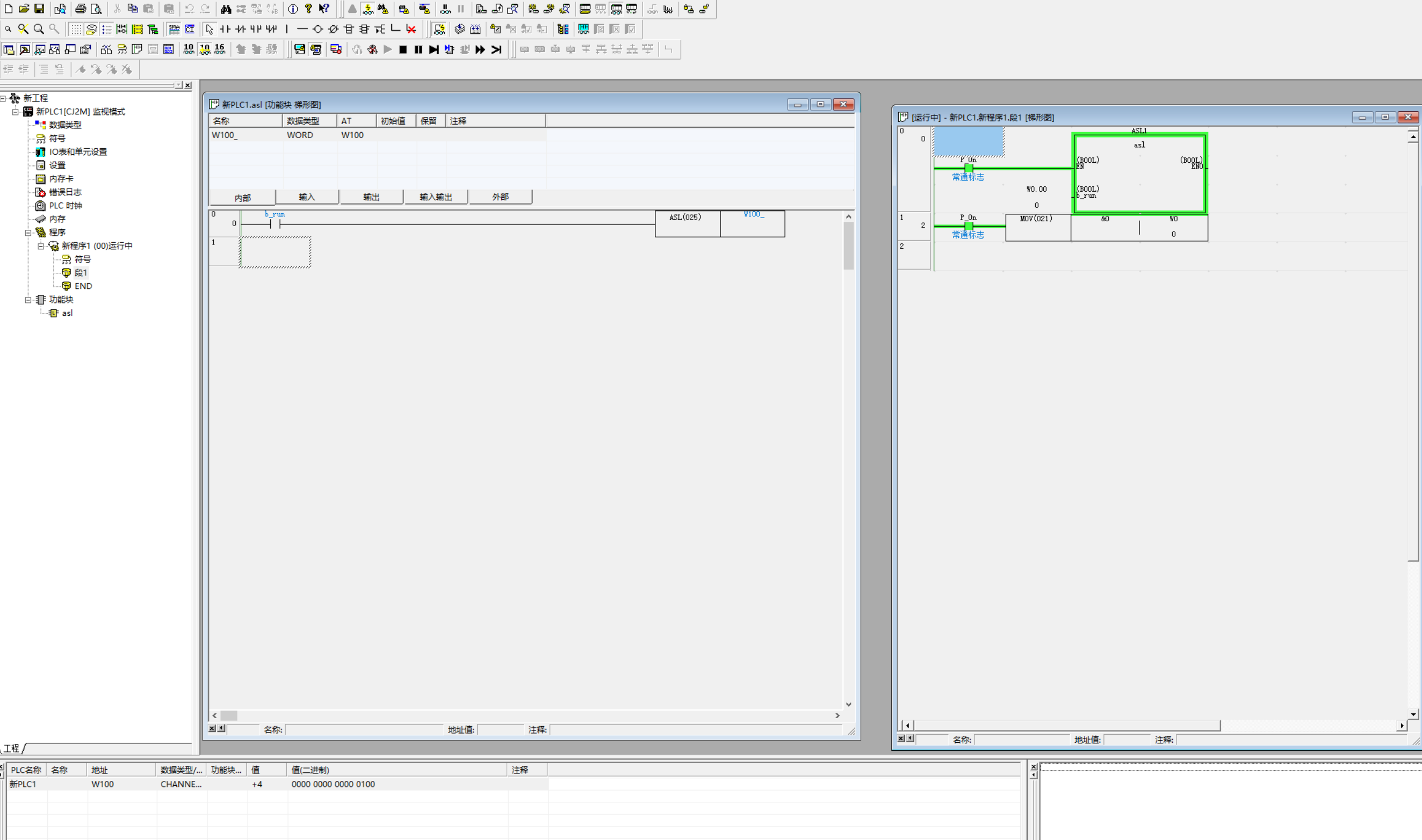

這個是GIF,測試無異常,W50是梯形圖的ASL,W100是功能塊(梯形圖),W200是功能塊(ST)

功能塊其實效率不高.

xwj123

xwj123

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 69 個
工控威望: 172 點
下載積分: 725 分
在線時間: 107(小時)
注冊時間: 2016-07-21
最后登錄: 2025-04-18
查看xwj123的主題 / 回貼

4樓發表于: 2023-02-17 11:20

只看該作者 | 小中大

感謝回復

andyjojo1011

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 115 點
下載積分: 476 分
在線時間: 15(小時)
注冊時間: 2014-09-30
最后登錄: 2023-03-14
查看andyjojo1011的主題 / 回貼

5樓發表于: 2023-03-14 18:36

只看該作者 | 小中大

如果會使用st語言,就可以把功能塊的功能完全發威出來,
