請問各位高工：
三菱GT1020-LBL-C觸摸屏跟三菱FX2N系列PLC的通訊線的接線圖是怎樣接的啊？？？？

wayu

級別: 論壇先鋒

精華主題: 0
發帖數量: 408 個
工控威望: 1445 點
下載積分: 86081 分
在線時間: 476(小時)
注冊時間: 2008-08-01
最后登錄: 2025-05-07
查看wayu的主題 / 回貼

1樓發表于: 2008-11-11 15:37

只看該作者 | 小中大

GT1020-LBL和PLC的通訊口是RS422的.
購買型號:GT10-C30R4-8P

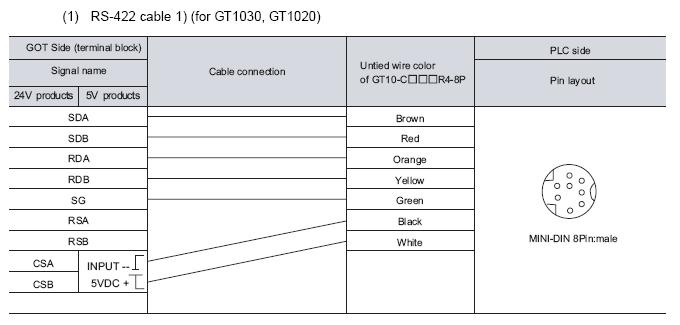

自制圖:

本帖最近評分記錄：

工控威望:+5(ymmfa) 熱心助人！

wayu

級別: 論壇先鋒

精華主題: 0
發帖數量: 408 個
工控威望: 1445 點
下載積分: 86081 分
在線時間: 476(小時)
注冊時間: 2008-08-01
最后登錄: 2025-05-07
查看wayu的主題 / 回貼

2樓發表于: 2008-11-11 15:39

只看該作者 | 小中大

最好是直接買一根.
