請教各位專業人士：三菱PLC通過模擬量控制變頻器是怎樣的過程程序如何的
附加一個例子：我需要用控制電動機多頻變速網上有朋友告訴我需要給變頻器設定幾個不同頻率然后通過PLC模擬量輸出信號來控制變頻器輸出不同頻率從而達到使電動機變速的目的
在這我想請教各位這是怎樣的工作原理變頻器和PLC怎樣連接變頻器通過怎么樣的連接控制電動機最好求各位能給個硬件接線圖

barwey

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 127 點
下載積分: 651 分
在線時間: 19(小時)
注冊時間: 2009-10-27
最后登錄: 2014-07-24
查看barwey的主題 / 回貼

1樓發表于: 2010-07-07 14:35

只看該作者 | 小中大

圖片：

呵呵，你也是新手啊。呵呵，我也從新手過來，所以我幫你。

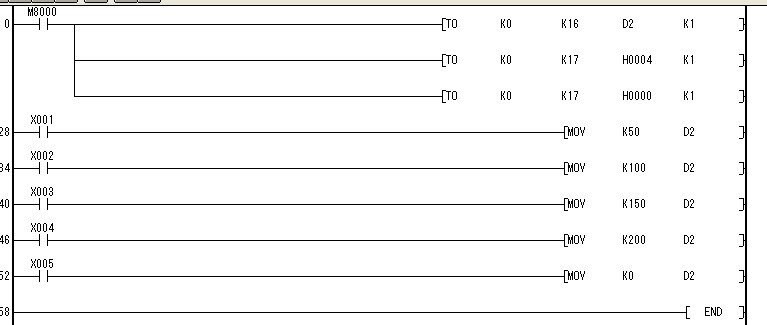

我幫你寫個程序，你自己分析一下。不明白再問我。

模塊選擇：FX2N-3A(當然DA模塊就可以的。)
plc選擇：FX2N

zichen8716

我行，我行，我行行行！！！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 266 個
工控威望: 527 點
下載積分: 4363 分
在線時間: 59(小時)
注冊時間: 2010-03-25
最后登錄: 2022-12-28
查看zichen8716的主題 / 回貼

2樓發表于: 2010-07-08 15:19

只看該作者 | 小中大

定時間段頻率不是很難，你看一下變頻器模擬量控制方式就明白了

失敗并不意味你浪費了時間和生命。失敗表明你有理由重新開始

byxc123

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 137 點
下載積分: 471 分
在線時間: 59(小時)
注冊時間: 2010-06-10
最后登錄: 2018-07-07
查看byxc123的主題 / 回貼

3樓發表于: 2010-07-08 16:04

只看該作者 | 小中大

用3U PLC 和485BD 同變頻器通訊，簡單幾句指令搞定，在觸摸屏上設定即可
